一种处理餐具残迹的洗碗机的制作方法

本实用新型属于厨房清洁用具技术领域，具体涉及一种处理餐具残迹的洗碗机。

背景技术：

洗碗机是一种将冷水或热水喷射到盘碟以清除粘附在盘碟上的赃物并且清洗盘碟的装置，使用时将盘碟摆放在洗碗机的碗篮内，洗碗机包括喷射洗涤水的洗涤泵、喷淋臂以及产生热水的加热器等，洗涤泵将洗涤水喷射到洗碗机的碗篮内，从而对盘碟进行清洗。这些洗碗机都具有占用空间大的缺点，不适用于一些人口不多、居住面积较小的家庭，这也是洗碗机在国内不能很好的推广、普及的原因之一。

在申请号 201510358418.4中公开了一种具有环绕喷淋功能的台嵌式洗碗机，包括洗碗机本体、上盖和电机箱，洗碗机本体内设置有喷淋系统，上盖设置于洗碗机本体的上部，电机箱设置于洗碗机本体的下部，电机箱内设置有与喷淋系统连通的洗涤泵，所述喷淋系统包括环绕喷淋结构，该环绕喷淋结构包括管状喷臂和连接管，管状喷臂设置于洗碗机本体上部周边，管状喷臂上密布有若干伸入洗碗机本体内部的喷头，连接管用于连通管状喷臂与洗涤泵；但是本装置结构复杂，使得制作困难且维修不便，而现有技术中并出现解决该问题的技术方案。

技术实现要素：

本实用新型的目的在于提供一种结构简单、操作简便且便于清洁更高效以及节能的洗碗机。

为了实现上述目的所采用的技术方案是：一种处理餐具残迹的洗碗机，包括机体、设置在所述机体侧面的机门、设置在机体中部的餐具架以及设置在所述餐具架周侧的清洗机构，所述清洗机构与增压水泵相连接，所述机体下部设置排水模块。

所述清洗机构包括设置在所述机体顶部的上清洗模块以及设置在所述机体下部的下清洗模块，所述上清洗模块包括与所述增压水泵相连接的上旋转接头和与所述上旋转接头相连接的倒L型喷管，所述倒L型喷管内侧设置若干沿轴向的喷嘴，所述喷嘴与所述倒L型喷管的两根喷管轴心形成的平面呈15-45°夹角。

所述下清洗模块包括与所述增压水泵相连接的下旋转接头和与所述下旋转接头相连接的L型喷管，所述L型喷管内侧设置若干沿轴向的喷嘴，所述喷嘴与所述L型喷管的两根喷管轴心形成的平面呈15-45°夹角。

所述喷嘴为文氏管喷嘴。

所述机体中部设置围绕所述机体内壁的滑槽，所述机门相对的所述机体内壁的所述滑槽处设置锁紧模块。

所述锁紧模块为卡扣或/和高强磁铁。

所述倒L型喷管与所述L型喷管的数量均为两个且呈180°沿上旋转接头分布。

所述增压水泵与控制器相连接，所述控制器为PLC。

所述机门在所述滑槽处设置与所述餐具架相配合的压紧条。

本实用新型针对现有的洗碗机不能全方位清洗或者全方位清洗时结构复杂的现象，采用分离式的清洗机构，将其分为上清洗模块与下清洗模块，其均为L型喷管端部与旋转接头相连接的结构形式，而旋转接头连接高压水泵，能够将清洁水通过高压水泵增压后输送给喷管，而通过L型喷管上的喷嘴将水喷出，且喷嘴与L型喷管的两根喷管轴心形成的平面呈15-45°夹角，由于夹角的存在从而使得喷水时，不仅能够对餐具进行清洗，而且能够围绕餐具进行旋转，从而实现了无动力旋转清洗；采用上下分离的方式能够在两者之间的间隙内设置餐具架，从而避免了现有技术中由于餐具架不易设置而造成的结构复杂或需要将餐具架设置成旋转的方式；而在间隙处设置滑槽，能够在滑槽内设置餐具架，且为了避免餐具架在滑槽内的滑动，在所述机门相对的所述机体内壁处的所述滑槽内设置锁紧模块，而采用的锁紧模块为卡扣或/和高强磁铁，能够确保其在未关闭机门时避免餐具架在滑槽内晃动，而在机门相对滑槽的位置设置压紧条，其为长方形条状软材料，能够在闭合机门时对餐具架做进一步固定。

另外，为了确保高水压的情况，采用文氏管喷嘴的形式，能够进一步的提高水压，保证喷嘴处的水在高压的同时产生较大旋转的分力，从而确保喷管围绕餐具架旋转喷水，而设置的角度不易过大也不易过小，采用30°的夹角时，能够在高速旋转的同时对餐具架产生较大水压的冲击力，能够快速将餐具清洗干净，而为了保持旋转的平衡，优选的采用对称分布L型喷管的方式，从而确保高速清洗时的能够受力均衡，而本装置仅通过控制高压水泵压力的大小即可实现喷管转速以及清洗的速度，结构简单且操作简便，值得应用与推广。

附图说明

下面结合附图对本实用新型作进一步描述：

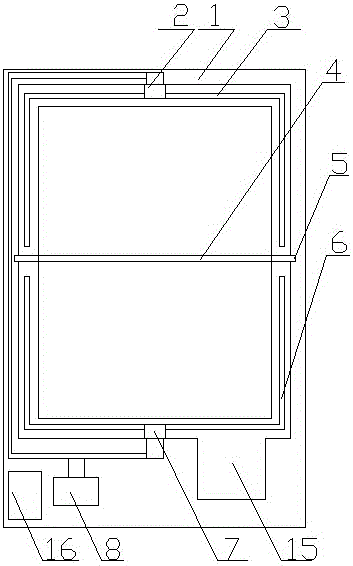

图1是本实用新型的侧面结构示意图；

图2是本实用新型的正面结构示意图；

图3是本实用新型的另一种侧面结构示意图；

图4是本实用新型倒L型喷管的正面结构示意图；

图5是本实用新型倒L型喷管的侧面结构示意图。

具体实施方式

以下结合附图1-5并结合实施例对本装置做进一步说明：

实施例一：一种处理餐具残迹的洗碗机，包括机体1、设置在所述机体1侧面的机门13、设置在机体1中部的餐具架4以及设置在所述餐具架1周侧的清洗机构，所述清洗机构与增压水泵8相连接，所述机体下部设置排水模块15。

所述清洗机构包括设置在所述机体1顶部的上清洗模块以及设置在所述机体下部的下清洗模块，所述上清洗模块包括与所述增压水泵相连接的上旋转接头2和与所述上旋转接头2相连接的倒L型喷管3，所述倒L型喷管3内侧设置若干沿轴向的喷嘴9，所述喷嘴9与所述倒L型喷管3的两根喷管轴心形成的平面10的夹角11为30°。

所述下清洗模块包括与所述增压水泵相连接的下旋转接头7和与所述下旋转接头7相连接的L型喷管6，所述L型喷管6内侧设置若干沿轴向的喷嘴9，所述喷嘴9与所述L型喷管6的两根喷管轴心形成的平面10的夹角11为30°。

所述喷嘴9为文氏管喷嘴。

所述机体1中部设置围绕所述机体内壁的滑槽5，所述滑槽5在所述机门1相对的所述机体1内壁处设置锁紧模块12。

所述锁紧模块12为高强磁铁。

所述倒L型喷管3和所述L型喷管6的数量均为一个。

所述增压水泵8与控制器16相连接，所述控制器16为PLC。

所述机门13在所述餐具架处设置与所述餐具架4相配合的压紧条14。

本实施例中的排水模块为常规的排水模块，其包括排水口和排水阀，在洗碗工作时则排水阀关闭，在洗碗完毕或需要换水时则排水阀将污水排除即可。

实施例二：一种处理餐具残迹的洗碗机，包括机体1、设置在所述机体1侧面的机门13、设置在机体1中部的餐具架4以及设置在所述餐具架1周侧的清洗机构，所述清洗机构与增压水泵8相连接，所述机体下部设置排水模块15。

所述清洗机构包括设置在所述机体1顶部的上清洗模块以及设置在所述机体下部的下清洗模块，所述上清洗模块包括与所述增压水泵相连接的上旋转接头2和与所述上旋转接头2相连接的倒L型喷管3，所述倒L型喷管3内侧设置若干沿轴向的喷嘴9，所述喷嘴9与所述倒L型喷管3的两根喷管轴心形成的平面10的夹角11为45°。

所述下清洗模块包括与所述增压水泵相连接的下旋转接头7和与所述下旋转接头7相连接的L型喷管6，所述L型喷管6内侧设置若干沿轴向的喷嘴9，所述喷嘴9与所述L型喷管6的两根喷管轴心形成的平面10的夹角11为45°。

所述喷嘴9为文氏管喷嘴。

所述机体1中部设置围绕所述机体内壁的滑槽5，所述滑槽5在所述机门1相对的所述机体1内壁处设置锁紧模块12。

所述锁紧模块12为卡扣。

所述倒L型喷管3的数量为两个且呈180°沿上旋转接头分布。

所述增压水泵8与控制器16相连接，所述控制器16为PLC。

所述机门13处设置与所述餐具架4相配合的压紧条14。

本实用新型为了确保高水压的情况，采用文氏管喷嘴的形式，能够进一步的提高水压，保证喷嘴处的水在高压的同时产生较大旋转的分力，从而确保喷管围绕餐具架旋转喷水，而设置的角度不易过大也不易过小，采用30°的夹角时，能够在高速旋转的同时对餐具架产生较大水压的冲击力，能够快速将餐具清洗干净，而为了保持旋转的平衡，优选的采用对称分布L型喷管的方式，从而确保高速清洗时的能够受力均衡，而本装置仅通过控制高压水泵压力的大小即可实现喷管转速以及清洗的速度，结构简单且操作简便，值得应用与推广。

虽然本实用新型已以较佳实施例公开如上，然其并非用以限制本发明，任何熟习此项技艺者，在不脱离本发明的精神和范围内所做修改、更动与润饰、可轻易想到的变化或替换，都应涵盖在本发明的保护范围之内。
