一种鞋子展示架的制作方法

本实用新型涉及一种展示架，特别涉及一种鞋子展示架。

背景技术：

展示架又名产品促销架、便携式展具和资料架等。是根据您产品的特点，设计与之匹配的产品促销展架，使您的产品醒目的展现在公众面前，从而加大对产品的宣传广告作用。展示架分为落地式展示架，磁悬浮展示架，台式展示架，挂式展示架，异型展示架，主题陈列堆头，旋转展示架。现有的鞋子展示架多为靠墙式单面展示架，具有简单鞋子展示作用，无法进行移动展示，以及人们在试穿鞋子的时候，会遗留一些细菌和病毒，会造成感染，使人们患脚部疾病，无法进鞋子的消毒维护。

技术实现要素：

本实用新型要解决的技术问题是克服现有的缺陷，提供一种鞋子展示架，通过安装四个展示圆环、高跟鞋展示盘、消毒箱、万向轮和固定轮，解决了现有的鞋子展示架无法便于移动和无法进行消毒维护的问题。

为了解决上述技术问题，本实用新型提供了如下的技术方案：

本实用新型一种鞋子展示架，包括第一展示圆环、第二展示圆环、第三展示圆环、第四展示圆环、圆盘、连接柱、高跟鞋展示盘、消毒箱、紫外线灯、支撑杆、万向轮、固定轮、LED灯、LED灯开关和紫外线灯开关，所述第一展示圆环的上端设有所述第二展示圆环，所述第二展示圆环的上端连接所述第三展示圆环，且所述第三展示圆环的上端设有所述第四展示圆环，所述第四展示圆环的上端设有所述圆盘，所述圆盘的上端设有所述连接柱，且所述连接柱上设有两个所述高跟鞋展示盘，所述第一展示圆环的下端设有所述消毒箱，所述消毒箱内部设有所述紫外线灯，且所述第一展示圆环的下端连接四个所述支撑杆，所述支撑杆上设有两个所述万向轮和两个所述固定轮。

作为本实用新型的一种优选技术方案，第一展示圆环、所述第二展示圆环、所述第三展示圆环和所述第四展示圆环均呈阶梯状安装且面积依次减小。

作为本实用新型的一种优选技术方案，所述第一展示圆环、所述第二展示圆环、所述第三展示圆环和所述第四展示圆环上均设有所述LED灯。

作为本实用新型的一种优选技术方案，所述第一展示圆环上安装所述LED灯开关和所述紫外线灯开关，所述LED灯开关与所述LED灯电性连接，且所述紫外线灯开关与所述紫外线灯电性连接。

与现有技术相比本实用新型所达到的有益效果是：本实用新型一种鞋子展示架，通过安装四个展示圆环和高跟鞋展示盘，便于展示更多的种类的鞋子，以及安装消毒箱便于进行存放消毒，避免鞋子试穿造成病毒传播感染，底部安装万向轮和固定轮，便于移动和固定，提高了鞋子展示架的灵活性，本实用新型使用方便，减少疾病传染，便于鞋子展示。

附图说明

附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。

在附图中：

图1是本实用新型结构的示意图；

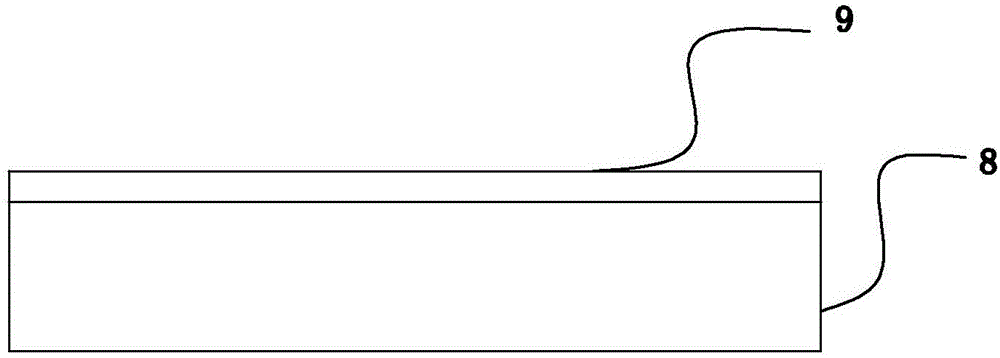

图2是本实用新型消毒箱内部的结构示意图；

图中标号：1、第一展示圆环；2、第二展示圆环；3、第三展示圆环；4、第四展示圆环；5、圆盘；6、连接柱；7、高跟鞋展示盘；8、消毒箱；9、紫外线灯；10、支撑杆；11、万向轮；12、固定轮；13、LED灯；14、LED灯开关；15、紫外线灯开关。

具体实施方式

以下结合附图对本实用新型的优选实施例进行说明，应当理解，此处所描述的优选实施例仅用于说明和解释本实用新型，并不用于限定本实用新型。

实施例：如图1-2所示，本实用新型一种鞋子展示架，包括第一展示圆环1、第二展示圆环2、第三展示圆环3、第四展示圆环4、圆盘5、连接柱6、高跟鞋展示盘7、消毒箱8、紫外线灯9、支撑杆10、万向轮11、固定轮12、LED灯13、LED灯开关14和紫外线灯开关15，第一展示圆环1的上端设有第二展示圆环2，第二展示圆环2的上端连接第三展示圆环3，且第三展示圆环3的上端设有第四展示圆环4，第四展示圆环4的上端设有圆盘5，圆盘5的上端设有连接柱6，且连接柱6上设有两个高跟鞋展示盘7，第一展示圆环1的下端设有消毒箱8，消毒箱8内部设有紫外线灯9，且第一展示圆环1的下端连接四个支撑杆10，支撑杆10上设有两个万向轮11和两个固定轮12。

第一展示圆环1、第二展示圆环2、第三展示圆环3和第四展示圆环4均呈阶梯状安装且面积依次减小，便于更多的鞋子进行展示。第一展示圆环1、第二展示圆环2、第三展示圆环3和第四展示圆环4上均设有LED灯13，提高鞋子展示效果。第一展示圆环1上安装LED灯开关14和紫外线灯开关15，LED灯开关14与LED灯13电性连接，且紫外线灯开关15与紫外线灯9电性连接。便于控制在开启灯光和进行鞋子消毒。

该种鞋子展示架，首先在第一展示圆环1、第二展示圆环2、第三展示圆环3和第四展示圆环4上放置鞋子进行展示，在高跟鞋展示盘7上放置高跟鞋进行展示，在鞋子展示销售时，可通过LED灯开关14开启LED灯13，加强光线效果，便于鞋子展示销售，当商店一天营业结束，可以将鞋子放到消毒箱8，同时通过紫外线灯开关15开启紫外线灯9，对鞋子进行消毒杀菌，减少试穿时病毒和细菌感染，造成脚部疾病，通过万向轮11和固定轮12，方便进行移动和固定，具有较高的灵活性。

最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内 。
