防滑散热型多层货架的制作方法

本实用新型涉及厨具设备技术领域，特别涉及一种防滑散热型多层货架。

背景技术：

宾馆、饭店、医院、招待所、学校、工矿企业、部队、畜牧等单位食堂，经常需要为多人供餐，由于人数众多，因此在厨房中应用合适的厨具可以大大提高菜品制作的效率。在厨房中，多层货架用于放置制作过程中的食材或者用于放置制作好放做冷却的食材，特别适宜于放置矩形框体。

但是现有的多层货架的散热效果不好，并且容易使得放置的物品掉落，不但造成食物的浪费，也可能导致人员的烫伤等危险。

技术实现要素：

为了解决现有的多层货架的散热效果不好，并且容易使得放置的物品掉落，不但造成食物的浪费，也可能导致人员的烫伤等危险的缺陷，本实用新型提出一种既能防滑，又有利于散热、安全可靠的防滑散热型多层货架。

一种防滑散热型多层货架，其包括如下组件：

多个盛放平台、四个支撑组件、四个与支撑组件相对应的调节脚、多个散热组件；

盛放平台呈长方体型，各盛放平台之间大小、形状相等且相互平行；四个支撑组件固定在盛放平台四角处；各支撑组件下端固定一调节脚，所述调节脚用于调节上下高度；散热组件呈矩阵排列形式分布在盛放平台上，散热组件呈条形，且各散热组件大小相等，均与盛放平台的长边形成一锐角夹角，在散热组件周沿设置一圈凸脊。

在本实用新型所述的防滑散热型多层货架中，

所述散热组件为条形通孔，且各盛放平台上分布6行条形通孔，在条形通孔周沿设置的凸脊高度为5-8mm。

在本实用新型所述的防滑散热型多层货架中，

相邻所述盛放平台之间的间距相等。

在本实用新型所述的防滑散热型多层货架中，

所述盛放平台为四个。

在本实用新型所述的防滑散热型多层货架中，

所述支撑组件为多段可拆卸圆筒，各可拆卸圆筒之间通过螺纹配合。

实施本实用新型提供的防滑散热型多层货架，通过调节脚来调节防滑散热型多层货架的高度，能够使得防滑散热型多层货架整体保持稳定。并且，通过将散热组件呈矩阵排列形式分布在盛放平台上，散热组件呈条形，且各散热组件大小相等，均与盛放平台的长边形成一锐角夹角，能够有利于放置在防滑散热型多层货架的食物底部散热。此外，通过在散热组件周沿设置一圈凸脊，能够增加放置在防滑散热型多层货架的物品与货架之间的摩擦，达到防滑的效果。

附图说明

图1是本实用新型实施例的一种防滑散热型多层货架的结构示意图；

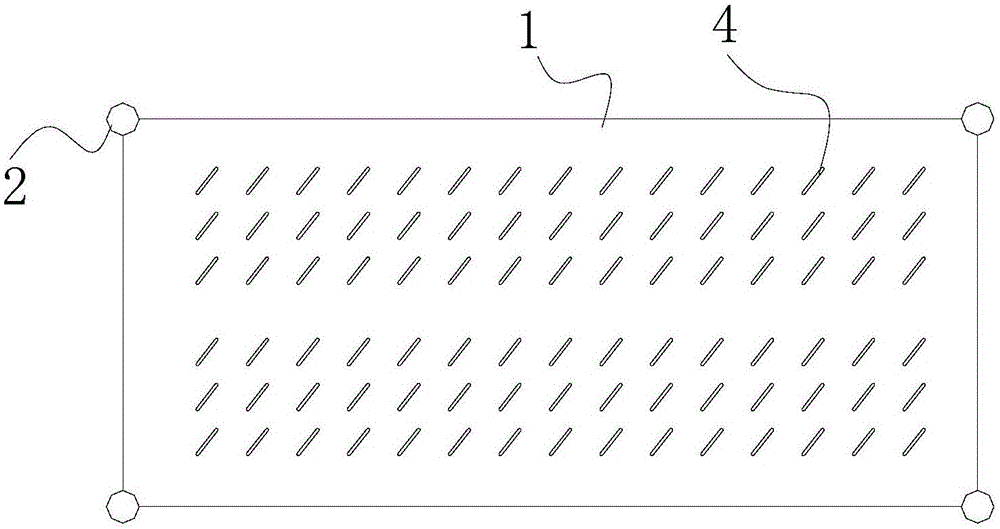

图2是本实用新型实施例的一种防滑散热型多层货架的俯视图。

具体实施方式

如图1、2所示，一种防滑散热型多层货架，其包括如下组件：

多个盛放平台1、四个支撑组件2、四个与支撑组件2相对应的调节脚3、多个散热组件4。

盛放平台1呈长方体型，各盛放平台1之间大小、形状相等且相互平行；四个支撑组件2固定在盛放平台1四角处；各支撑组件2下端固定一调节脚3，所述调节脚3用于调节上下高度；散热组件4呈矩阵排列形式分布在盛放平台1上，散热组件4呈条形，且各散热组件4大小相等，均与盛放平台1的长边形成一锐角夹角，在散热组件4周沿设置一圈凸脊(图中未示出)。优选地，凸脊表面为粗糙面。与盛放平台1的长边形成一锐角夹角，使得放置的物品不会相对于使用者水平或垂直的滑动。

可选地，在本实用新型实施例所述的防滑散热型多层货架中，

所述散热组件4为条形通孔，且各盛放平台1上分布6行条形通孔，在条形通孔周沿设置的凸脊高度为5-8mm。优选高度为6mm。

可选地，在本实用新型实施例所述的防滑散热型多层货架中，

相邻所述盛放平台1之间的间距相等。

可选地，在本实用新型实施例所述的防滑散热型多层货架中，

所述盛放平台1为四个。

可选地，在本实用新型实施例所述的防滑散热型多层货架中，

所述支撑组件2为多段可拆卸圆筒，各可拆卸圆筒之间通过螺纹配合。

实施本实用新型提供的防滑散热型多层货架，通过调节脚3来调节防滑散热型多层货架的高度，能够使得防滑散热型多层货架整体保持稳定。并且，通过将散热组件4呈矩阵排列形式分布在盛放平台1上，散热组件4呈条形，且各散热组件4大小相等，均与盛放平台1的长边形成一锐角夹角，能够有利于放置在防滑散热型多层货架的食物底部散热。此外，通过在散热组件4周沿设置一圈凸脊，能够增加放置在防滑散热型多层货架的物品与货架之间的摩擦，达到防滑的效果。

可以理解的是，对于本领域的普通技术人员来说，可以根据本实用新型的技术构思做出其它各种相应的改变与变形，而所有这些改变与变形都应属于本实用新型权利要求的保护范围。
