防烫锅具的制作方法

本实用新型涉及一种厨房用具，特别是涉及一种防烫锅具。

背景技术：

锅具是人们日常生活经常使用的烹饪用具。锅可以煮饭、煲汤、蒸煮食物等。锅体上通常安装有把手，便于移动锅体。但是，当锅中的食物被加热时，加热锅底的火焰将同时加热锅沿上的锅上的把手，把手温度也会随之升高，此时移动锅体，很容易被烫伤。

申请号为201220119542.7的中国实用新型专利公开了一种防烫炒锅，包括炒锅，所述炒锅上还设置有锅把，还包括隔热板，所述隔热板设置在所述炒锅与所述锅把之间并位于所述锅把的下方。通过在炒锅与锅把之间设置隔热板，隔热板可以有效的阻挡火焰加热锅把，从而避免锅把被加热烫伤用户，实现通过防烫炒锅减少烫伤用户的现象发生。申请号为201220609936.0的中国实用新型专利说明书中公开了一种防烫锅，属于烹饪用具技术领域。该防烫锅，包括锅体和锅盖，锅体和锅盖能够分离地配合在一起，锅体上设置有把手，所述把手上设置有防护套。所述防护套由隔热材料制成，所述把手至少有一个。在锅的把手上设置有防护套，防护套由隔热材料制成。上述两种锅具虽然可以防止火焰直接燃烧锅把，起到隔热防烫的效果，但是前者不便使用，后者安装不易，隔热效果较差。

技术实现要素：

鉴于以上所述现有技术的缺点，本实用新型要解决的技术问题在于提供一种防烫锅具，可以挡住火焰，防止火焰直接加热手柄。

为实现上述目的，本实用新型提供一种防烫锅具，包括锅体与锅盖，所述锅盖的顶面设有盖柄，所述锅体的侧壁设有手柄，所述锅体的侧壁固设有连接件，所述手柄与所述连接件连接，所述连接件的外周设有挡火圈，所述挡火圈和所述连接件之间设有安装空间。

优选地，所述手柄呈长条状，沿所述手柄的前端至后端，所述手柄的宽度逐渐减小。

优选地，所述手柄通过螺钉与所述连接件固定连接。

优选地，所述手柄内设有阶梯孔，所述螺钉穿过所述阶梯孔的第一孔，并通过所述阶梯孔的第二孔与所述连接件螺纹连接。

优选地，所述螺钉的螺钉头与所述阶梯孔的阶梯部之间设有防松垫。

优选地，所述阶梯孔第一孔的后端设有防尘塞。

优选地，所述手柄的前端设有固定部，所述固定部插设在所述安装空间内。

如上所述，本实用新型涉及的防烫锅具，具有以下有益效果：本实用新型设计新颖，拆装方便，通过设置挡火圈，将火焰阻挡在挡火圈外，防止火焰直接燃烧手柄，起到了防火隔热的作用。

附图说明

图1为本实用新型的结构示意图。

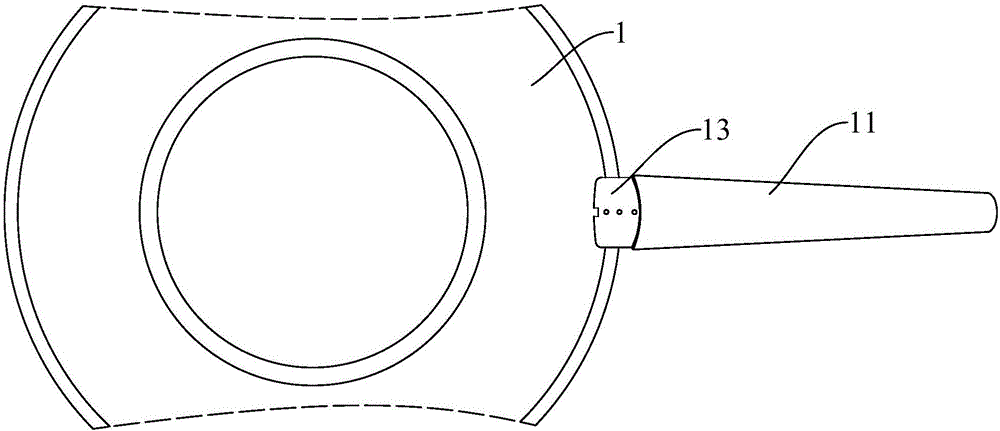

图2为图1的仰视图。

图3为图1中A处的放大图。

图4为图1中B处的放大图。

元件标号说明

1 锅体

11 手柄

111 固定部

12 连接件

13 挡火圈

14 安装空间

15 螺钉

151 螺钉头

152 防松垫

16 阶梯孔

161 第一孔

162 第二孔

163 阶梯部

17 防尘塞

2 锅盖

21 盖柄

22 螺钉

23 上密封垫

231 第一本体

232 第一凸缘

24 下密封垫

241 第二本体

242 第二凸缘

25 上垫片

26 下垫片

具体实施方式

以下由特定的具体实施例说明本实用新型的实施方式，熟悉此技术的人士可由本说明书所揭露的内容轻易地了解本实用新型的其他优点及功效。

须知，本说明书所附图式所绘示的结构、比例、大小等，均仅用以配合说明书所揭示的内容，以供熟悉此技术的人士了解与阅读，并非用以限定本实用新型可实施的限定条件，故不具技术上的实质意义，任何结构的修饰、比例关系的改变或大小的调整，在不影响本实用新型所能产生的功效及所能达成的目的下，均应仍落在本实用新型所揭示的技术内容能涵盖的范围内。同时，本说明书中所引用的如“上”、“下”、“左”、“右”、“中间”等的用语，亦仅为便于叙述的明了，而非用以限定本实用新型可实施的范围，其相对关系的改变或调整，在无实质变更技术内容下，当亦视为本实用新型可实施的范畴。

如图1至图4所示，本实用新型提供一种防烫锅具，包括锅体1与锅盖2，所述锅盖2的顶面设有盖柄21，所述锅体1的侧壁设有手柄11。所述锅体1的侧壁固设有连接件12，所述连接件12的一端焊接或通过螺钉固定在锅体1上，另一端与所述手柄11连接，所述连接件12的外周设有挡火圈13，所述挡火圈13可以选用矩形的钢片弯折成圈，所述挡火圈13可固定在所述锅体1的侧壁，也可直接固定在手柄11上，所述挡火圈13和所述连接件12之间设有安装空间14，所述挡火圈13用于挡住火焰，防止火焰直接燃烧手柄11或者连接件12。

如图1至图4所示，本实用新型中手柄11与锅体1连接的位置为前端，手柄11上远离锅体1的位置为后端，优选地，所述手柄11呈长条状，沿所述手柄11的前端至后端，所述手柄11的宽度逐渐减小，便于不同人使用握在不同的位置，所述手柄11可选用胶木手柄。优选地，所述手柄11通过螺钉15与所述连接件12固定连接，使所述手柄11和所述连接件12连接更可靠。优选地，所述手柄11内设有阶梯孔16，所述螺钉15穿过所述阶梯孔16的第一孔161，并通过所述阶梯孔16的第二孔162与所述连接件12螺纹连接，所述第二孔162的直径大于螺钉15的螺杆直径并且小于螺钉15的螺钉头151的直径。优选地，所述螺钉15的螺钉头151与所述阶梯孔16的阶梯部163之间设有防松垫152，确保螺钉15不会松动。优选地，所述阶梯孔16的第一孔161的后端设有防尘塞17，阻挡灰尘进入第一孔161中。优选地，所述手柄11的前端设有固定部111，所述固定部111插设在所述安装空间14内，确保所述挡火圈13的位置不会发生偏移。

如图1和图4所示，所述锅盖2还包括两个对称设置的上密封垫23和下密封垫24，所述盖柄21下端和锅盖2上端之间设有一上垫片25，锅盖2下端和螺钉22下端之间设有一下垫片26，所述上密封垫23包括位于螺钉22和锅盖2之间的第一本体231、以及位于上垫片25和锅盖2之间的第一凸缘232，所述下密封垫24包括位于螺钉22和锅盖2之间的第二本体241、以及位于锅盖2和下垫片26之间的第二凸缘242，所述螺钉22与所述下垫片26焊接，便于安装。

综上所述，本实用新型有效克服了现有技术中的种种缺点而具高度产业利用价值。

上述实施例仅例示性说明本实用新型的原理及其功效，而非用于限制本实用新型。任何熟悉此技术的人士皆可在不违背本实用新型的精神及范畴下，对上述实施例进行修饰或改变。因此，举凡所属技术领域中具有通常知识者在未脱离本实用新型所揭示的精神与技术思想下所完成的一切等效修饰或改变，仍应由本实用新型的权利要求所涵盖。
