一种实木家具固定结构的制作方法

本实用新型涉及一种实木家具，更具体的说是实木家具固定结构。

背景技术：

生活中，实木家具的使用量越来越来多，特别是红木家具，而市场上，实木的价格越来越贵，其制造成本也越来越高，尤其是材料的成本占比高，使得企业面临的成本压力越来越大；而有些实木家具为了节省材料，部分零部件相应减小，致使其结构强度变差，品质下降。

本实用新型就是基于这种情况作出的。

技术实现要素：

本实用新型目的是克服了现有技术的不足，提供一种结构简单、牢固可靠、成本低的实木家具固定结构。

本实用新型是通过以下技术方案实现的：

一种实木家具固定结构，其特征在于：包括设在家具本体上的第一固定梁和第二固定梁，所述第一固定梁和第二固定梁之间并排设有若干个固定在家具本体上的第三固定梁，所述第一固定梁上设有第一固定孔，所述第二固定梁和第三固定梁上分别设有与第一固定孔相对应的第二固定孔和第三固定孔，所述第一固定孔、第二固定孔和第三固定孔中穿设有金属杆。

如上所述的一种实木家具固定结构，其特征在于：所述第三固定梁的宽度A比第一固定梁的宽度C和第二固定梁的宽度E小，所述第三固定梁的厚度B比第一固定梁的厚度D和第二固定梁的厚度F小。

如上所述的一种实木家具固定结构，其特征在于：所述第三固定孔与第三固定梁背面的距离S满足以下关系：B/4<S<B/3。

如上至中任一项所述的一种实木家具固定结构，其特征在于：所述第一固定孔为盲孔，所述第二固定孔为通孔。

如上所述的一种实木家具固定结构，其特征在于：所述第二固定孔内设有与其相配合并阻挡金属杆掉出的塞子。

如上所述的一种实木家具固定结构，其特征在于：所述塞子为与第二固定梁相对应的木塞。

如上所述的一种实木家具固定结构，其特征在于：所述金属杆为圆形的空心杆。

如上所述的一种实木家具固定结构，其特征在于：所述金属杆为铜杆。

与现有技术相比，本实用新型有如下优点：

1、本实用新型中家具本体上的第一固定梁和第二固定梁，所述第一固定梁和第二固定梁之间并排设有若干个固定在家具本体上的第三固定梁，所述第一固定梁上设有第一固定孔，所述第二固定梁和第三固定梁上分别设有与第一固定孔相对应的第二固定孔和第三固定孔，所述第一固定孔、第二固定孔和第三固定孔中穿设有金属杆，使得第一固定梁、第二固定梁、第三固定梁和金属杆连为一体，使其相互分散受力，更加的牢固可靠，并且避免使用大面积的实木材料，节省材料，而且金属杆使得实木家具中具有一定的金属质感，美观大方。

2、本实用新型中第三固定梁的宽度A比第一固定梁的宽度C和第二固定梁的宽度E小，所述第三固定梁的厚度B比第一固定梁的厚度D和第二固定梁F小，使得第三固定梁的材料用量较少，成本低；第一固定梁和第二固定梁分布在两侧作为主要受力部件，第三固定梁通过金属杆将部分受力分散到第一固定梁和第二固定梁上，在节省材料的同时又保证了结构强度。

3、本实用新型中第三固定孔与第三固定梁背面的距离S满足以下关系：B/4<S<B/3，第三固定孔的非置中设置，使得第三固定梁正面一侧位于第三固定孔附近的结构强度相对增强，而正面一般是实际使用中的受力面，这使得第三固定梁在宽度和厚度方向减料的同时又更好的满足强度的性能要求。

【附图说明】

图1是设置有本实用新型一种实木家具固定结构的家具的结构示意图；

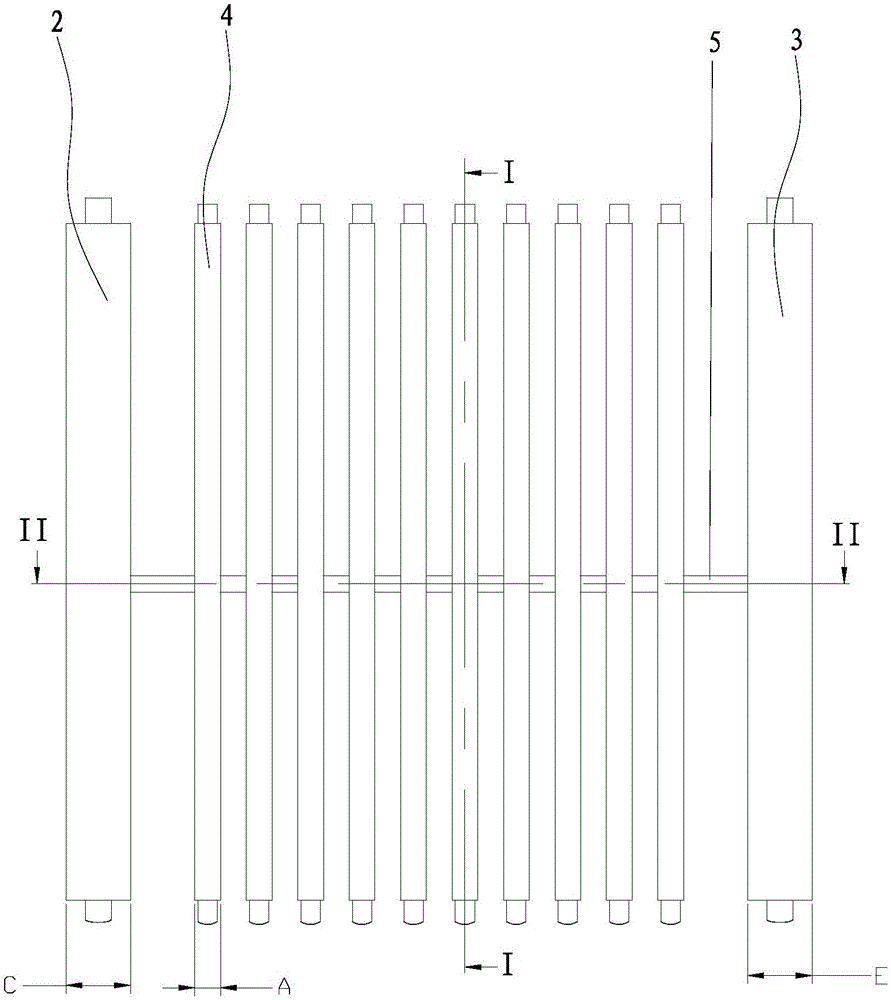

图2是本实用新型一种实木家具固定结构的主视图；

图3是图2中沿I-I方向的剖切视图；

图4是图2中沿II-II方向的剖切视图。

【具体实施方式】

下面结合附图对本实用新型作进一步描述：

如图1至图4所示的一种实木家具固定结构，包括设在家具本体1上的第一固定梁2和第二固定梁3，所述第一固定梁2和第二固定梁3之间并排设有若干个固定在家具本体1上的第三固定梁4，所述第一固定梁2上设有第一固定孔21，所述第二固定梁3和第三固定梁4上分别设有与第一固定孔21相对应的第二固定孔31和第三固定孔41，所述第一固定孔21、第二固定孔31和第三固定孔41中穿设有金属杆5，使得第一固定梁2、第二固定梁3、第三固定梁4和金属杆5连为一体，使其相互分散受力，更加的牢固可靠，并且避免使用大面积的实木材料，节省材料，而且金属杆5使得实木家具中具有一定的金属质感，美观大方。

所述第三固定梁4的宽度A比第一固定梁2的宽度C和第二固定梁3的宽度E小，所述第三固定梁4的厚度B比第一固定梁2的厚度D和第二固定梁3的厚度F小，使得第三固定梁4的材料用量较少，成本低；第一固定梁2和第二固定梁3分布在两侧作为主要受力部件，第三固定梁4通过金属杆5将部分受力分散到第一固定梁2和第二固定梁3上，在节省材料的同时又保证了结构强度。

所述第三固定孔41与第三固定梁4背面的距离S满足以下关系：B/4<S<B/3，第三固定孔41的非置中设置，使得第三固定梁4正面一侧位于第三固定孔41附近的结构强度相对增强，而正面一般是实际使用中的受力面，这使得第三固定梁4在宽度和厚度方向减料的同时又更好的满足强度的性能要求。

所述第一固定孔21为盲孔，所述第二固定孔31为通孔，金属杆5在安装时从第二固定孔31的一侧穿插进去，然后穿过第三固定孔41，直至在第一固定孔21中的孔底，第一固定孔21为盲孔使得金属杆5的安装定位准确，并且使得金属杆5不会从第一固定孔21中伸出，保持了第一固定梁2侧面的整体一致性，使得美观大方。

所述第二固定孔31内设有与其相配合并阻挡金属杆5掉出的塞子6。

所述塞子6为与第二固定梁3相对应的木塞，使得塞子6与第二固定梁3外观看起来比较整体一致，并且美观。

所述金属杆5为圆形的空心杆，圆形的空心的金属杆5刚性更好，并且节省材料。

所述金属杆5为铜杆，铜杆具有古铜色，使得实木家具更显高贵，更具有档次。
