一种新型便于收放导轨的蒸箱的制作方法与工艺

本发明涉及一种新型便于收放导轨的蒸箱,属于蒸箱设备技术领域。



背景技术:

蒸箱,现代烹饪设备,用动态蒸汽平衡技术,烹饪过程中能保留食物的原有营养成分。目前所使用的蒸箱,需要借助导轨将蒸车运送进箱体内部,但放置、收起导轨时需要人工操作,不仅浪费人力,而且严重影响生产效率,为解决上述问题,特提供一种新的技术方案。



技术实现要素:

本发明的目的在于提供一种新型便于收放导轨的蒸箱,以解决上述背景技术中提出的问题。

为实现上述目的本发明采用以下技术方案:一种新型便于收放导轨的蒸箱,包括箱体、箱门和底板,所述箱体上设置有用于减压的泄压阀、滑槽、出气网与进气孔,所述泄压阀通过螺纹连接于箱体顶部,所述滑槽开设于箱体内部下方两侧,滑槽上设置有连接轴孔、滑道与导轨,所述连接轴孔开设于滑槽后端,连接轴孔内穿设有弹簧,所述滑道开设于滑槽两侧,所述导轨上设置有用于连接的销轴与滑块,所述销轴焊接于导轨后端,销轴穿设于弹簧内,所述滑块焊接于导轨两侧,滑块穿设于滑道内,所述出气网通过螺钉安装固定于箱体底部,所述进气孔通过螺纹连接于箱体侧面下方,进气孔与出气网管连接,所述箱门通过合页连接于箱体前端,所述底板焊接于箱体前端下方。

优选的,所述底板呈直角梯形结构,底板顶部与导轨的底部在同一水平面,且底板与导轨的斜边角度相同。

优选的,所述箱门与箱体结合处粘贴有密封胶条。

与现有技术相比,本发明的有益效果是:本发明泄压阀通过螺纹连接于箱体顶部,可在箱体压力过大时自动进行泄压;销轴焊接于导轨后端,且销轴穿设于弹簧内,可使导轨在弹簧的带动下轻松滑出箱体;滑块焊接于导轨两侧,且滑块穿设于滑道内,可轻松限制导轨的滑行位置与距离;进气孔与出气网管连接,可轻松向箱体内输送蒸汽;底板焊接于箱体前端下方,且底板与导轨的斜边角度相同,可轻松形成一条坡道,将蒸车推送进箱体内。

附图说明

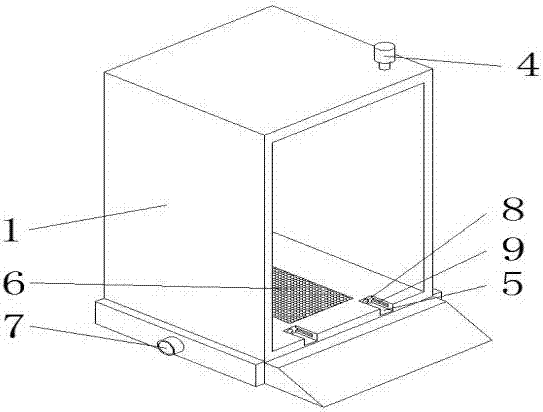

图1为本发明结构示意图;

图2为本发明箱体内部结构示意图;

图3为本发明导轨连接结构示意图;

图4为本发明导轨结构示意图;

图中:1-箱体;2-箱门;3-底板;4-泄压阀;5-滑槽;6-出气网;7-进气孔;8-连接轴孔;9-滑道;10-弹簧;11-导轨;12-销轴;13-滑块;14-合页。

具体实施方式

下面将结合本发明实施例中的附图,对本发明实施例中的技术方案进行清楚、完整的阐述。

如图1-4所示,一种新型便于收放导轨的蒸箱,包括箱体1、箱门2和底板3,箱体1上设置有用于减压的泄压阀4、滑槽5、出气网6与进气孔7,泄压阀4通过螺纹连接于箱体1顶部,滑槽5开设于箱体1内部下方两侧,滑槽5上设置有连接轴孔8、滑道9与导轨11,连接轴孔8开设于滑槽5后端,连接轴孔8内穿设有弹簧10,滑道9开设于滑槽5两侧,导轨11上设置有用于连接的销轴12与滑块13,销轴12焊接于导轨11后端,销轴12穿设于弹簧10内,滑块13焊接于导轨11两侧,滑块13穿设于滑道9内,出气网6通过螺钉安装固定于箱体1底部,进气孔7通过螺纹连接于箱体1侧面下方,进气孔7与出气网6管连接,箱门2通过合页14连接于箱体1前端,底板3焊接于箱体1前端下方。

具体使用方式:进行食物蒸制时,将进气孔7与蒸汽设备管连接,通过合页14将箱门2打开,此时导轨11在弹簧10的压力下顺着滑槽5上的滑道9快速从箱体1内滑出,并与底板3顶部相贴合,随后推动蒸车顺着底板3、导轨11进入箱体1内部;关闭箱门2,同时对导轨11进行挤压,导轨11受到挤压后带动弹簧收缩进入到滑槽5上的连接轴孔8内,同时导轨11顺着滑道9反向滑动收回进箱体1内;随后启动蒸汽设备,将蒸汽通过进气孔7、出气网6输送到箱体1内部对食物进行蒸制。

以上所述为本发明较佳实施例,对于本领域的普通技术人员而言,根据本发明的教导,在不脱离本发明的原理与精神的情况下,对实施方式所进行的改变、修改、替换和变型仍落入本发明的保护范围之内。



技术特征:

技术总结
本发明公开了一种新型便于收放导轨的蒸箱,包括箱体、箱门和底板,所述箱体上设置有用于减压的泄压阀、滑槽、出气网与进气孔,泄压阀通过螺纹连接于箱体顶部,滑槽开设于箱体内部下方两侧,滑槽上设置有连接轴孔、滑道与导轨,连接轴孔开设于滑槽后端,连接轴孔内穿设有弹簧,滑道开设于滑槽两侧,导轨上设置有用于连接的销轴与滑块,销轴焊接于导轨后端,销轴穿设于弹簧内,所述滑块焊接于导轨两侧,滑块穿设于滑道内,所述出气网通过螺钉安装固定于箱体底部,所述进气孔通过螺纹连接于箱体侧面下方,进气孔与出气网管连接,所述箱门通过合页连接于箱体前端,所述底板焊接于箱体前端下方。本发明可实现对导轨的轻松收放,提高了工作效率。

技术研发人员:邢忠华
受保护的技术使用者:天津市天麦食品有限公司
技术研发日:2017.05.07
技术公布日:2017.07.04
