一种折叠面板和组合型梯台的制作方法

本实用新型涉及登高作业装置领域，具体而言，涉及一种折叠面板和组合型梯台。

背景技术：

随着社会的发展，越来越多的工人忙碌在工作的一线，在一些需要登高作业的工作中，总是少不了工人繁忙的身影，目前作为登高作业的工具，多数为直梯或者是人字梯，因为直梯或者人字梯所提供的高度较高，但是有些情况下作业面高度较低，工人不借助工具达不到，但是利用直梯或者人字梯就会很麻烦；而且直梯或者人字梯受制于空间的狭小，只能应对一个人上去作业，但是有些作业需要上下传递作业需要的工具或者是零件，比如在电力检修的时候，对隔离刀闸解体检修安装、支柱瓷瓶的更换安装或如35KV塔式CT、PT等进行更换的时候，一个人根本无法完成拆装时上下传送工作的时候，往往都采用吊车吊送，但有时候受现场条件的制约，吊车无法完成时，就得临时搭建传递平台，这样往往就大大浪费了人力、财力、物力，并且安全可靠性又不高，还大大降低了检修的工作效率；而且遇到需要多个人共同作业的时候，则需要临时搭设平台，费时费力，降低了工作效率。

技术实现要素：

本实用新型提供了一种折叠面板，旨在解决现有技术中登高作业装置在较低的作业高度上使用起来不方便的问题。

本实用新型还提供了一种组合型梯台，旨在解决现有技术中登高作业装置在需要传递物品或者多人作业的情况下不方便的问题。

本实用新型是这样实现的：一种折叠面板，包括面板本体和两个活动件，两个所述活动件分别通过铰接件铰接在所述面板本体两侧；

还包括面板连接件，所述面板连接件连接所述活动件及所述面板本体；

所述活动件具有与所述面板本体处于同一平面的第一工作位置以及与所述面板本体垂直的第二工作位置；所述面板连接件具有使所述活动件处于第一工作位置的第一固定位置，所述面板连接件具有使所述活动件处于第二工作位置的第二固定位置；

还包括限位凸起，所述限位凸起设置在所述活动件靠近所述面板本体的一端，在所述活动件处于第二位置的时候，所述活动件上的所述限位凸起和所述面板本体抵触连接。

在本实用新型较佳的实施例中，上述两个活动件均通过铰接件和所述面板连接件铰接，所述面板本体上设置有第一安装孔和第二安装孔，所述面板连接件通过所述第一安装孔或所述第二安装孔和所述面板本体可拆卸连接。

在本实用新型较佳的实施例中，上述面板本体和所述活动件上均连接有防滑层。

本实用新型还提供了一种组合型梯台，其包括支撑结构和折叠面板，所述折叠面板搭设在所述支撑结构上方。

在本实用新型较佳的实施例中，上述支撑结构包括折叠梯和竖梯，所述折叠梯包括第一梯和第二梯，所述第一梯和所述第二梯通过铰接件铰接，所述第二梯和所述竖梯可拆卸连接；

还包括第一梯台连接件，所述第一梯台连接件连接所述第一梯和所述第二梯；

所述第一梯具有与所述第二梯大致垂直的第一工作位置以及与所述第二梯之间的夹角呈锐角的第二工作位置以及与所述第二梯大致处于同一水平面的第三工作位置；所述第一梯台连接件具有使得所述第一梯处于第一工作位置的第一固定位置，所述第一梯台连接件具有使得所述第一梯处于第二工作位置的第二固定位置；

还包括第二梯台连接件，所述第二梯台连接件一端连接在所述第二梯上且另一端连接在所述竖梯上。

在本实用新型较佳的实施例中，上述第二梯通过铰接件分别和所述第一梯台连接件以及所述第二梯台连接件铰接，所述第一梯上开设有两个用于连接所述第一梯台连接件的第三安装孔，所述竖梯上开设有用于连接第二梯台连接件的第四安装孔。

在本实用新型较佳的实施例中，上述第二梯上开设有限位凹槽，且所述限位凹槽和所述面板本体上的限位凸起相互吻合。

在本实用新型较佳的实施例中，上述第一梯靠近所述第一梯和所述第二梯连接处的一端上设置有限位部，所述限位部具有使得所述第一梯处于第三工作位置的固定位置。

在本实用新型较佳的实施例中，上述竖梯上安装有限位柱，所述第二梯上开设有限位凹槽，所述限位凹槽和所述限位柱相吻合。

在本实用新型较佳的实施例中，上述第一梯、所述第二梯和所述竖梯端部均安装有保护脚垫。

本实用新型的有益效果是：

本实用新型通过上述设计得到的折叠面板，在登高作业中，在作业面高度较低，用直梯或者人字梯作业不方便的时候，可以将面板本体两侧的活动件调节为向下设置，然后面板本体水平设置在活动件的上方，这样就可以组合成一个凳子形状的平台，工人可以站在这个平台上作业，非常方便；

本实用新型还提供了一种组合型梯台，在作业面高度较高的情况下，可以使用组合型梯台，将支撑结构和折叠面板进行组合，然后便可以形成一个较高的平台，并且可以同时供多个工人进行工作，可以为工人提供一个非常良好的工作环境。

附图说明

为了更清楚地说明本实用新型实施方式的技术方案，下面将对实施方式中所需要使用的附图作简单地介绍，应当理解，以下附图仅示出了本实用新型的某些实施例，因此不应被看作是对范围的限定，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他相关的附图。

图1是本实用新型折叠面板实施例的折叠面板第一工作状态结构图；

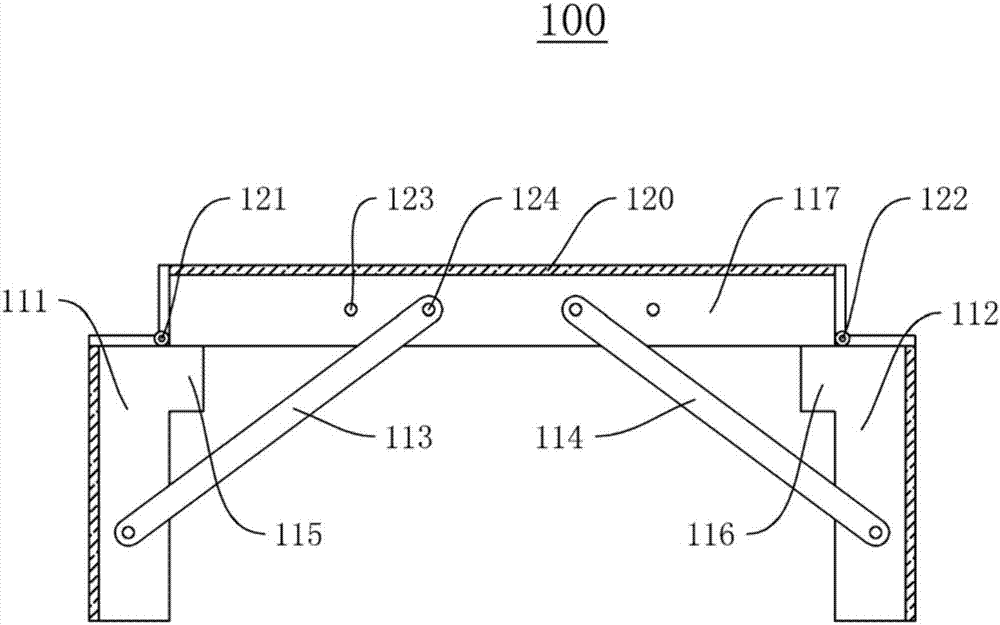

图2是本实用新型折叠面板实施例的折叠面板第二工作状态结构图；

图3是本实用新型折叠面板实施例的折叠面板第三工作状态结构图；

图4是本实用新型组合型梯台实施例的组合型梯台结构图；

图5是本实用新型组合型梯台实施例的折叠梯第一工作状态结构图；

图6是本实用新型组合型梯台实施例的折叠梯第二工作状态结构图。

图标：100-折叠面板；111-第一活动件；112-第二活动件；113-第一面板连接件；114-第二面板连接件；115-第一限位凸起；116-第二限位凸起；117-面板本体；120-防滑层；121-第一铰接件；122-第二铰接件；123-第一安装孔；124-第二安装孔；200-组合型梯台；210-支撑结构；211-第一梯；212-第三铰接件；213-限位部；220-第二梯；221-第一限位凹槽；222-第二限位凹槽；223-限位孔；231-第三安装孔；232-第四安装孔；233-第五安装孔；310-第一梯台连接件；311-第二梯台连接件；410-竖梯；411-限位柱；510-保护脚垫。

具体实施方式

为使本实用新型实施方式的目的、技术方案和优点更加清楚，下面将结合本实用新型实施方式中的附图，对本实用新型实施方式中的技术方案进行清楚、完整地描述，显然，所描述的实施方式是本实用新型一部分实施方式，而不是全部的实施方式。基于本实用新型中的实施方式，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施方式，都属于本实用新型保护的范围。因此，以下对在附图中提供的本实用新型的实施方式的详细描述并非旨在限制要求保护的本实用新型的范围，而是仅仅表示本实用新型的选定实施方式。基于本实用新型中的实施方式，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施方式，都属于本实用新型保护的范围。

在本实用新型的描述中，需要理解的是，指示方位或位置关系的术语为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的设备或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。

在本实用新型中，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”、“固定”等术语应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或成一体；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通或两个元件的相互作用关系。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本实用新型中的具体含义。

在本实用新型中，除非另有明确的规定和限定，第一特征在第二特征之上或之下可以包括第一和第二特征直接接触，也可以包括第一和第二特征不是直接接触而是通过它们之间的另外的特征接触。而且，第一特征在第二特征之上、上方和上面包括第一特征在第二特征正上方和斜上方，或仅仅表示第一特征水平高度高于第二特征。第一特征在第二特征之下、下方和下面包括第一特征在第二特征正下方和斜下方，或仅仅表示第一特征水平高度小于第二特征。

折叠面板实施例：

本实施例提供了一种折叠面板100，请参阅图1和图2，这种装置包括面板本体117、第一活动件111以及第二活动件112。

请参阅图1，在第一工作状态的时候，第一活动件111通过第一铰接件121和面板本体117铰接，第二活动件112通过第二铰接件122和面板本体117铰接，且第一活动件111和第二活动件112分别设置在面板本体117的两侧，杆状的第一面板连接件113一端和第一活动件111铰接，另一端通过左侧的第一安装孔123和面板本体117可拆卸连接，杆状的第二面板连接件114一端和第二活动件112铰接，另一端通过右侧的第一安装孔123和面板本体117可拆卸连接，并且第一活动件111和第二活动件112均设置为“L”型，且第一活动件111端部设置有第一限位凸起115，第二活动件112端部设置有第二限位凸起116，第一限位凸起115和第二限位凸起116均设置在靠近面板本体117的一侧，第一活动件111、第二活动件112和面板本体117上表面均连接有防滑层120。

请参阅图2，在第二工作状态的时候，第一活动件111以及第二活动件112均和面板本体117垂直，同时第一限位凸起115和第二限位凸起116均和面板本体117抵触连接，第一面板连接件113一端和第一活动件111铰接，另一端通过左侧的第二安装孔124和面板本体117可拆卸连接，第二面板连接件114一端和第二活动件112铰接，另一端通过右侧的第二安装孔124和面板本体117可拆卸连接。

请参阅图3，在第三工作状态的时候，第二工作状态的折叠面板100放置在下方，第一工作状态下的折叠面板100搭设在第二工作状态下的折叠面板100上方，并且第一工作状态下的折叠面板100上的第一限位凸起115和第二限位凸起116分别卡设在第二工作状态下的折叠面板100上的面板本体117两侧。

折叠面板100的工作原理是：请参阅图2和图3，登高作业中，在遇到工作面较低的时候，可以将该折叠面板100两端的第一活动件111和第二活动件112转动到和地面垂直，同时使得面板本体117保持水平，利用第一限位凸起115可以保证第一活动件111和面板本体117所呈的角度为九十度，利用第二限位凸起116可以保证第二活动件112和面板本体117所呈的角度同样为九十度，并且通过第一面板连接件113和第二面板连接件114，可以分别固定第一活动件111和面板本体117以及第二活动件112和面板本体117之间的相对位置，使其均保持在九十度，增强其牢固性，从而可以形成一个类似凳子的平台，可以供工人在工作面较低的情况下进行作业，并且在不工作的时候，可以将第一活动件111和第二活动件112的位置调节回和面板本体117水平的位置，这样可以方便进行运输，防滑层120可以保证工人工作的时候，不容易打滑，增加安全性，并且还可以采用图3所示的第三工作状态的方式，上方的折叠面板100中，第一活动件111、面板本体117以及第二活动件112均保持在同一水平面上，并且利用第一面板连接件113和第二面板连接件114来分别固定第一活动件111和第二活动件112的位置，使其保持固定，这样可以增加工人的工作区域，有利于更多的工人同时作业。

组合型梯台实施例：

本实施例提供了一种组合型梯台200，请参阅图4，这种装置包括支撑结构210和放置在支撑结构210上方的折叠面板100。

请参阅图4，支撑结构210包括第一梯211、第二梯220和竖梯410，其中第二梯220保持水平的状态，第一梯211和第二梯220之间通过第三铰接件212铰接，且第一梯211和第二梯220之间所呈的夹角略大于九十度，第二梯220右端设置有限位孔223，竖梯410侧面安装有限位柱411，通过限位柱411和限位孔223的配合，可以使得第二梯220相对稳定地搭设在竖梯410上，并且第二梯220和竖梯410之间所呈的夹角同样略大于九十度，并且第一梯台连接件310的一端和第二梯台连接件311的一端分别通过铰接件和第二梯220铰接，第一梯台连接件310的另一端通过第四安装孔232和第一梯211可拆卸连接，第二梯台连接件311的另一端通过第五安装孔233和竖梯410可拆卸连接，在第一梯211、第二梯220和竖梯410的底部均安装有保护脚垫510，在第二梯220上开设有第一限位凹槽221和第二限位凹槽222。

请参阅图4，折叠面板100和折叠面板实施例中描述的第一工作状态下的折叠面板100相同，并且折叠面板100上的第一限位凸起115和第二限位凸起116分别和第二梯220上的第一限位凹槽221和第二限位凹槽222相配合。

组合型梯台200的工作原理是：请参阅图4，在工作的时候，第二梯220保持水平，可以保证折叠面板100处于一个水平的位置，并且第一限位凸起115和第一限位凹槽221相配合以及第二限位凸起116和第二限位凹槽222相配合，可以保证折叠面板100和第二梯220之间相对位置的固定，防止折叠面板100发生移动，从而可以通过折叠面板100实现一个平台；第一梯211和竖梯410分别通过第一梯台连接件310和第二梯台连接件311和第二梯220连接，从而实现了第一梯211、第二梯220和竖梯410之间相对位置的固定，保证了整个支撑结构210的牢固；并且，工人通过第一梯211或者竖梯410均可以登上折叠面板100进行作业，非常方便工人在较高的作业面进行作业，由于第一梯211或者竖梯410均可以实现工人的上下折叠面板100，所以在需要多人共同作业的时候，可以非常方便工人的上下折叠面板100，并且在需要对一些装置进行上下运输的时候，可以提高运输的效率；并且第一梯211和竖梯410底部均安装有保护脚垫510，可以实现减少第一梯211以及竖梯410和地面接触产生的磨损，延长其使用寿命。

请参阅图5，第一梯211和第二梯220还可以组合成人字梯，具体为将第一梯211和第二梯220转动到夹角小于九十度的位置，然后再将第一梯台连接件310远离第二梯220的一端通过第三安装孔231和第一梯211可拆卸连接，便可以实现利用第一梯台连接件310将第一梯211和第二梯220之间的相对位置固定在夹角小于九十度的位置，便可以实现人字梯的功能，非常方便。

请参阅图6，利用第一梯211上的限位部213可以限制第一梯211和第二梯220之间的开合角度最大为一百八十度，然后将第二梯220和第一梯211之间的角度调节到一百八十度，然后将第二梯220远离限位部213的一面搭在固定的墙面或者其它的物体上，并可以当作一个直梯使用，适合在更高的作业面使用，不需要额外配备直梯，非常方便。

综上所述，本实用新型提供的一种折叠面板100和组合型梯台200，可以适用三种不同高度作业面的作业工作，并且通过简单拆装，可以形成底平台、高平台、人字梯以及直梯等不同形态，满足不同的作业要求，并且拆装和运输都非常方便，可以有效减少登高作业工人的作业强度，提高作业效率，具有很强的实用性。

以上所述仅为本实用新型的优选实施方式而已，并不用于限制本实用新型，对于本领域的技术人员来说，本实用新型可以有各种更改和变化。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
