一种外遮阳百叶装置的制作方法

本实用新型涉及一种百叶窗，具体涉及一种外遮阳百叶装置。

背景技术：

百叶窗是窗子的一种式样，起源于中国。中国古代建筑中，有直棂窗，从战国至汉代各朝代都有运用。直条的被称为直棂窗，还有横条的，叫卧棂窗。卧棂窗即百叶窗的一种原始式样，也可以说它是百叶窗原来的状态。转动调节棒打开叶片，各叶片间应保持良好的水平度，即各叶片间的间隔距离匀称，各叶片保持平直，无上下弯曲之感。当叶片闭合时，各叶片间应相互吻合，无漏光的空隙。但现有的外遮阳叶装置无法根据太阳照射的程度来调节装置接收阳光的程度，导致使用十分的不方便的问题。

技术实现要素：

本实用新型要解决的技术问题是克服的现有的外遮阳叶装置无法根据太阳照射的程度来调节装置接收阳光的程度，导致使用十分的不方便的问题，提供一种外遮阳百叶装置。

为了解决上述技术问题，本实用新型提供了如下的技术方案：

本实用新型提供了一种外遮阳百叶装置，包括装置本体，所述装置本体的底部设置有底板，所述装置本体的顶部设置有顶板，所述装置本体的内部均匀排列有若干个叶扇，所述叶扇的表面连接有连接绳，所述顶板的底部设置有调节杆，所述底板的内部分别设置有滑槽板和支撑板，所述滑槽板的内部分别设置有第一滑槽、第二滑槽和第三滑槽，所述第一滑槽内设置有第一滑动门，所述第二滑槽内设置有第二滑动门，所述第三滑槽内设置有的第三滑动门，所述第一滑动门、所述第二滑动门和所述第三滑动门表面均设置有推拉把手。

作为本实用新型的一种优选技术方案，所述第一滑动门、所述第二滑动门和所述第三滑动门均与所述第一滑槽、所述第二滑槽和所述第三滑槽滑动连接。

作为本实用新型的一种优选技术方案，所述第一滑槽长度小与所述第二滑槽，所述第二滑槽长度小于所述第三滑槽。

作为本实用新型的一种优选技术方案，所述连接绳为尼龙绳。

作为本实用新型的一种优选技术方案，所述第一滑动门、所述第二滑动门和所述第三滑动门均为钢化玻璃门，所述第一滑动门、所述第二滑动门和所述第三滑动门表面均涂有一层紫外线吸收剂。

本实用新型所达到的有益效果是：该装置是一种外遮阳百叶装置，设置第一滑动门、第二滑动门和第三滑动门，并在第一滑动门、第二滑动门和第三滑动门上涂有紫外线吸收剂，有利于根据太阳照射的强度，改变装置本体接收阳光照射的程度，提供了一种外遮阳百叶装置。本实用新型设计合理、结构简单、安全可靠、使用方便、易于维护，具有很好的推广使用价值。

附图说明

附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。在附图中：

图1是本实用新型的内部结构示意图；

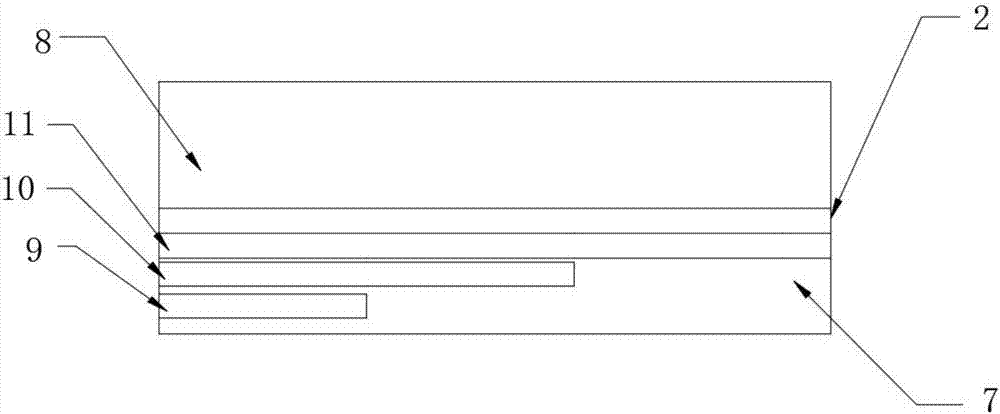

图2是本实用新型的底板结构示意图；

图3是本实用新型的外部结构示意图；

图中：1、装置本体；2、底板；3、顶板；4、叶扇；5、连接绳；6、调节杆；7、滑槽板；8、支撑板；9、第一滑槽；10、第二滑槽；11、第三滑槽；12、第一滑动门；13、第二滑动门；14、第三滑动门；15、推拉把手。

具体实施方式

以下结合附图对本实用新型的优选实施例进行说明，应当理解，此处所描述的优选实施例仅用于说明和解释本实用新型，并不用于限定本实用新型。

实施例

如图1-3所示，本实用新型提供一种外遮阳百叶装置，包括装置本体1，装置本体1的底部设置有底板2，装置本体1的顶部设置有顶板3，装置本体1的内部均匀排列有若干个叶扇4，叶扇4的表面连接有连接绳5，顶板3的底部设置有调节杆6，底板2的内部分别设置有滑槽板7和支撑板8，滑槽板7的内部分别设置有第一滑槽9、第二滑槽10和第三滑槽11，第一滑槽9内设置有第一滑动门12，第二滑槽10内设置有第二滑动门13，第三滑槽11内设置有的第三滑动门14，第一滑动门12、第二滑动门13和第三滑动门14表面均设置有推拉把手15。

第一滑动门12、第二滑动门13和第三滑动门14均与第一滑槽9、第二滑槽10和第三滑槽11滑动连接。有利于第一滑动门12、第二滑动门13和第三滑动门14在第一滑槽9、第二滑槽10和第三滑槽11内的滑动。

第一滑槽9长度小与第二滑槽10，第二滑槽10长度小于第三滑槽11。有利于第一滑动门12、第二滑动门13和第三滑动门14关闭后可以重合，节省空间。

连接绳5为尼龙绳。有利于连接绳5硬度高，便于经久耐用。

第一滑动门12、第二滑动门13和第三滑动门14均为钢化玻璃门，第一滑动门12、第二滑动门13和第三滑动门14表面均涂有一层紫外线吸收剂。有利于第一滑动门12、第二滑动门13和第三滑动门14质地坚硬，且可以吸收紫外线。

具体原理：该装置是一种外遮阳百叶装置，当太阳的照射强度较高时，将第一滑动门12、第二滑动门13和第三滑动门14均关闭，第一滑动门12、第二滑动门13和第三滑动门14上的紫外线吸收剂可以对照射的紫外线进行部分的吸收，避免过强的照射对装置本体1的损害，同时在保障室内光线明亮的前提下，避免室内温度过热；当太阳照射强度较弱时，推动推拉把手15现将第三滑动门14推到第二滑动门13一侧，在继续推到第一滑动门12一侧，使得第一滑动门12、第二滑动门13和第三滑动门14重合，使得装置本体1接收的阳光面积大，有利于根据阳光照射的强度调节装置本体1接收阳光的强度。

本实用新型所达到的有益效果是：该装置是一种外遮阳百叶装置，设置第一滑动门、第二滑动门和第三滑动门，并在第一滑动门、第二滑动门和第三滑动门上涂有紫外线吸收剂，有利于根据太阳照射的强度，改变装置本体接收阳光照射的程度，提供了一种外遮阳百叶装置。本实用新型设计合理、结构简单、安全可靠、使用方便、易于维护，具有很好的推广使用价值。

最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
