电子商务用储货架的制作方法

本实用新型涉及电子商务商品货物储存的技术领域，特别涉及一种电子商务用储货架。

背景技术：

现在越来越多的人从事电子商务行业，尤其是年轻人，为了降低成本，会在自己家中储存货物，货物在家里堆放，不方便生活，也不方便货物的整理。

技术实现要素：

为了解决上述技术问题，本实用新型提供一种电子商务用储货架。

本实用新型的技术方案是：一种电子商务用储货架，包括连接在一起的贴墙板和底板，还包括若干个水平且沿着贴墙板均布的放货板，所述贴墙板的背面紧贴墙壁，所述贴墙板的正面凸出有至少两个竖向且均布的滑轨，所述底板设有至少两个与滑轨的位置相应的螺纹孔，所述底板上设有至少两个旋入螺纹孔内的螺杆，所述放货板设有至少两个供螺杆穿过的过孔，所述放货板的里侧还设有至少两个与滑轨配合的滑槽，所述放货板的下方设有至少两个与螺杆配合的螺母。

优选的，所述贴墙板的上方和两侧的边缘向外伸出有门字形的固定架，所述固定架上设有若干个均布的固定孔，所述固定架通过穿过固定孔的螺钉固定在墙壁上。

优选的，所述贴墙板的下方设有伸向内侧的插板，所述底板的左侧设有与插板配合的插槽，所述插槽的左侧设有上方带缺口的挡板，所述挡板撑住贴墙板的下端。

优选的，所述滑轨的数量为3个，所述放货板的数量为4个。

本实用新型的有益效果是：

本实用新型的电子商务用储货架，各个部位可拆卸的连接在一起，方便组装和拆卸；放货板设有与滑轨配合的滑槽和与螺杆配合的过孔，且在放货板的下方设置与螺杆配合的螺母，通过调整螺母可以调节放货板的高度和相邻的放货板之间的间距，从而适应不同的货物；底板和贴墙板之间通过插板和插槽连接，避免底板与贴墙板分离。

附图说明

图1为本实用新型的主视结构示意图；

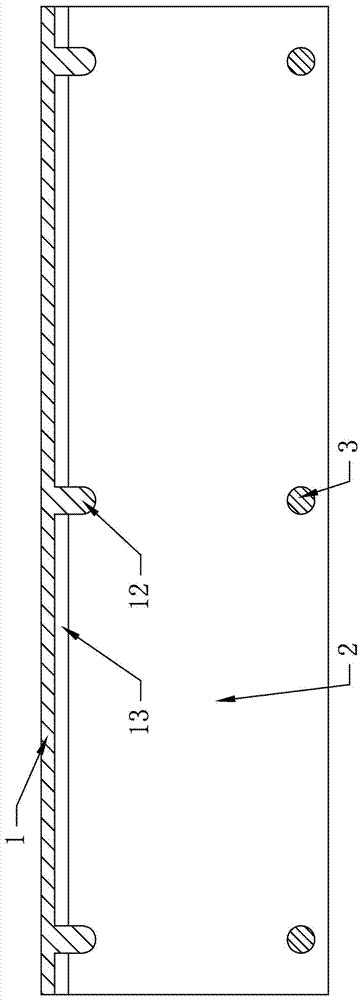

图2为图1的A-A剖视图；

图3为图1的B-B剖视图；

图4为本实用新型的左视结构示意图；

图5为本实用新型的俯视结构示意图；

图6为底板的左视结构示意图；

图7为图6的俯视结构示意图；

图8为放货板的主视示意图；

图中：1.贴墙板、11.固定架、12.滑轨、13.插板、2.底板、21.插槽、22.挡板、3.螺杆、4.放货板、41.滑槽、42.过孔、5.螺母。

具体实施方式

本实用新型的具体实施方式参见图1-8：

实施例一，如图1-3，5和8，一种电子商务用储货架，包括连接在一起的贴墙板和底板，还包括若干个水平且沿着贴墙板均布的放货板，所述贴墙板的背面紧贴墙壁，所述贴墙板的正面凸出有至少两个竖向且均布的滑轨，所述底板设有至少两个与滑轨的位置相应的螺纹孔，所述底板上设有至少两个旋入螺纹孔内的螺杆，所述放货板设有至少两个供螺杆穿过的过孔，所述放货板的里侧还设有至少两个与滑轨配合的滑槽，所述放货板的下方设有至少两个与螺杆配合的螺母。

实施例二，如图1，与实施例一基本相同，不同之处在于，所述贴墙板的上方和两侧的边缘向外伸出有门字形的固定架，所述固定架上设有若干个均布的固定孔，所述固定架通过穿过固定孔的螺钉固定在墙壁上。

实施例三，如图1-8，与实施例一或二基本相同，不同之处在于，所述贴墙板的下方设有伸向内侧的插板，所述底板的左侧设有与插板配合的插槽，所述插槽的左侧设有上方带缺口的挡板，所述挡板撑住贴墙板的下端。

实施例四，如图1-8，与实施例三基本相同，不同之处在于，所述滑轨的数量为3个，所述放货板的数量为4个。
