本实用新型属于存取柜领域，特别涉及一种物品存取柜。

背景技术：

较为常见的存取柜具有可通过程序控制打开的门板，这种门板具有从四边向中间扣起的折边，折边可用来增加门板的强度和弹性。为了使存取柜具有宣传广告的作用，一般采用的方式是在门板的外表面直接粘贴广告纸，由于粘贴和撕下广告纸都较为繁琐、费时费力，因而采用这种方式投放的广告内容更新较慢，为解决这一问题，市面出现了一种可以快速更换广告纸的存取柜，这种存取柜在原来的门板外侧设置广告安装位，这种广告安装位一般由固定在门板上的框架组成，其与门板围成具有开口的广告投放位，广告投放位中具有发光板，且通常广告纸与观察窗一同安装或更换，这使得广告更换成本增加；另外，由于广告投放位中广告纸易被轻易取出且易脏，较容易丧失广告宣传功能，因此，现有存取柜对广告纸的防护效果较差且广告更换成本较高。

技术实现要素：

针对现有存取柜对广告纸防护效果差且更换成本高的问题，本实用新型提供一种防护效果好且更换成本合理的物品存取柜。

本实用新型采用技术方案如下：一种物品存取柜，包括多个储存腔，以及分别通过转轴和箱门锁头连接在储存腔上的柜门，每个储存腔连有一个柜门，所述柜门包括具有镂空部位的框体、限位在镂空部位的透明窗以及开合式连接在框体上的后盖板，所述后盖板的内侧面设有导光板，所述导光板、透明窗以及框体围成广告纸的安装空间。

这一设置使广告纸限位在柜门内的安装空间，从透明窗可观察到广告纸上的内容，且透明窗和后盖板既对广告纸具有限位作用有对广告纸具有防护作用， 既能使广告纸平整，又能避免广告纸暴露在外，有较好的防护效果；另外，打开后盖板即可更换广告纸，更换方便且更换成本较为合理。

进一步地，所述后盖板一端与框体铰接或合页铰接，另一端通过安装螺钉与框体连接，实现后盖板开合式连接。这一设置使得后盖板与框体形成较为平整的连接面，以防出现尖锐角造成划伤。

进一步地，所述框体为矩形框，其四边为向内的折边，所述后盖板内凹形成凹腔以及分置于凹腔两侧的铰接端和螺钉连接端，所述铰接端和螺钉连接端均与折边连接，所述凹腔压缩安装空间，使广告纸与导光板、透明窗均贴合。这一设置既可保证后盖板具有适合的强度，又能使结构紧凑，且能使广告纸平整地安装在安装空间中。

作为一种改进，一个或多个折边上开有与安装空间相通的投放口。这一设置可使广告纸在折边外侧被投放入安装空间，作为另一种广告纸的安装方式，安装便捷。

进一步地，上、下两侧折边处分别布置加强筋，每个加强筋上均设有使透明窗限位在镂空部位的压条。由于框体具有镂空部位，会降低其强度，设置加强筋既可加强框体又使得透明窗限位在镂空部位不会被轻易取出。

进一步地，所述加强筋与折边形成限位台阶，所述压条为弯折件，将加强筋围在弯折处，使其中一侧面限位在限位台阶处，并通过限位螺钉连接在加强筋上，另一侧面的边缘处开有用于限位透明窗的缺口，所述缺口的深度与透明窗的厚度匹配。压条为弯折件可使其自身重量减轻，其限位在限位台阶处，能使其与加强筋配合后与框体形成较为平整的面；另外，设置深度与透明窗厚度匹配的缺口能够使透明窗紧配在镂空处，可有效防止透明窗晃动。

进一步地，所述导光板包括固定连接在后盖板上的透光板体以及连接在透光板体边缘处的灯条，所述透光板体的四角通过胶带或双面胶固定连接在后盖板上，所述灯条通电发光，使透光板体发光。后盖板光具有一定的反光作用，使导光板具有较好的发光效果；另外，此处所用双面胶优选泡棉双面胶，是因为泡棉双面胶还具有缓冲防震的效果。

进一步地，所述灯条连有通电线，与后盖板铰接的折边上开有走线槽，所述走线槽中设有用于保护通电线的保护套，所述保护套为环形件，其上开有环形槽，所述环形槽嵌设在走线槽中，通电线从保护套中穿出。将走线槽设置在与后盖板铰接的卷板上可防止通电线的布置影响后盖板正常打开，由于通电线在硬质的走线槽中容易被划伤甚至被刮断，保护套能够防止这种情况发生。

进一步地，所述箱门锁头固定在螺钉连接端一侧的折边上，该折边处设有用于支撑箱门锁头的支撑件；所述螺钉连接端通过安装螺钉与支撑件连接，并在连接处的边缘开有箱门锁头的让位缺口。这一结构使得铰接端和螺钉连接端与框体的连接面均为较平整的连接面，以防出现尖锐角造成划伤；设置箱门锁头让位缺口可防止出现打开后盖板时后盖板与箱门锁头之间有干涉。

进一步地，所述透明窗为塑料板或玻璃板；所述广告纸为铜版纸、复合纸或胶版纸，其透明窗一侧的面为光滑面，导光板一侧的面为磨砂面。透明窗可为PC板、亚克力板或钢化玻璃板；磨砂面使导光板投射到广告纸上的光能均匀分散，防止光线刺眼，光滑面使广告纸具有醒目的效果，还具有防水作用。

本实用新型具有的有益效果： 本实用新型中的透明窗和后盖板既对广告纸具有限位作用有对广告纸具有防护作用， 既能使广告纸平整，又能避免广告纸暴露在外，有较好的防护效果；另外，打开后盖板即可更换广告纸，更换方便且更换成本较为合理。

附图说明

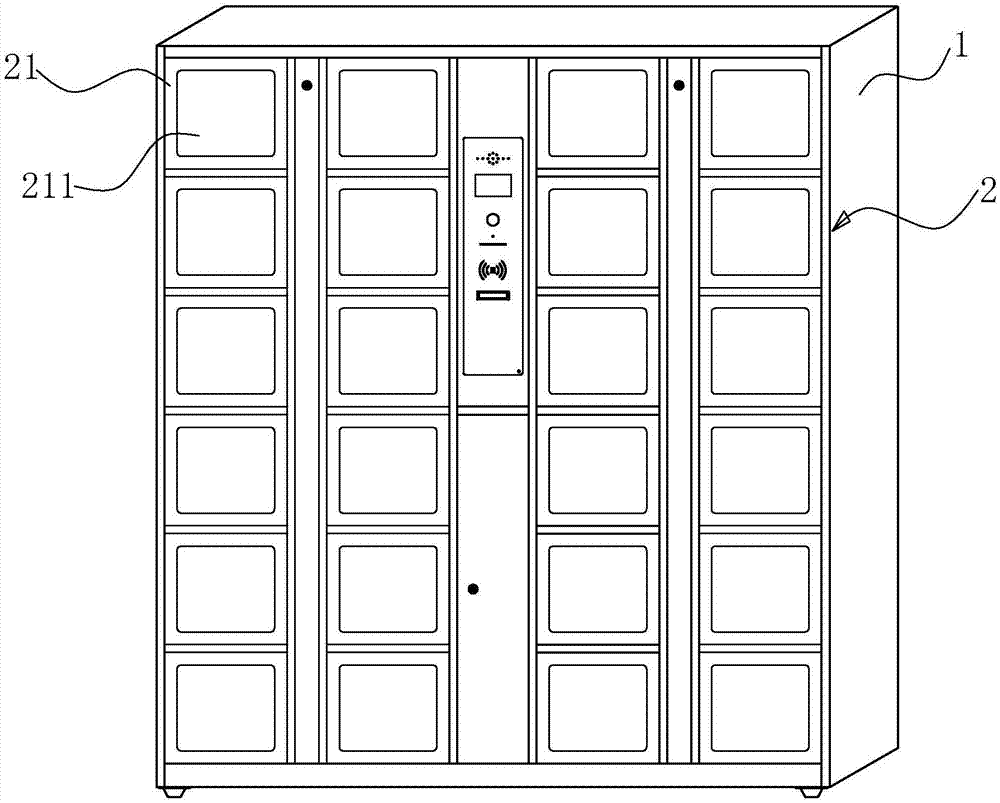

图1为物品存取柜的整体结构示意图；

图2为门板结构示意图；

图3为门板装配结构示意图；

图4为门板爆炸结构示意图；

图5为实施例2的框体结构示意图；

图中，1-储存腔；2-柜门；21-框体；211-镂空部位；212-折边；2121-投放口；213-加强筋；214-压条；2141-缺口；215-走线槽；216-保护套；2161-环形槽；217-限位螺钉；22-透明窗；23-后盖板；231-凹腔；232-铰接端；233-螺钉连接端；234-安装螺钉；235-让位缺口；24-导光板；241-透光板体；242-灯条；25-箱门锁头；26-支撑件；27-广告纸。

具体实施方式

下面结合本实用新型的附图，对本实用新型实施例的技术方案进行解释和说明，但下述实施例仅为本实用新型的优选实施例，并非全部。基于实施方式中的实施例，本领域技术人员在没有做出创造性劳动的前提下所获得其他实施例，都属于本实用新型的保护范围。

实施例1

本实施例的物品存取柜，如图1至图4所示，包括多个储存腔1，以及分别通过转轴和箱门锁头25连接在储存腔1上的柜门2，每个储存腔1连有一个柜门2，所述柜门2包括具有镂空部位211的框体21、限位在镂空部位211的透明窗22以及开合式连接在框体21上的后盖板23，所述后盖板23的内侧面设有导光板24，所述导光板24、透明窗22以及框体21围成广告纸27的安装空间。

这一设置使广告纸27限位在柜门2内的安装空间，从透明窗22可观察到广告纸27上的内容，且透明窗22和后盖板23既对广告纸27具有限位作用有对广告纸27具有防护作用， 既能使广告纸27平整，又能避免广告纸27暴露在外，有较好的防护效果；另外，打开后盖板23即可更换广告纸27，更换方便且更换成本较为合理。

所述后盖板23一端与框体21合页铰接，另一端通过安装螺钉234与框体21连接，实现后盖板23开合式连接。这一设置使得后盖板23与框体21形成较为平整的连接面，以防出现尖锐角造成划伤。

所述框体21为矩形框，其四边为向内的折边212，所述后盖板23内凹形成凹腔231以及分置于凹腔231两侧的铰接端232和螺钉连接端233，所述铰接端232和螺钉连接端233均与折边212连接，所述凹腔231压缩安装空间，使广告纸27与导光板24、透明窗22均贴合。这一设置既可保证后盖板23具有适合的强度，又能使结构紧凑，且能使广告纸27平整地安装在安装空间中。

上、下两侧折边212处分别布置加强筋213，每个加强筋213上均设有使透明窗22限位在镂空部位211的压条214。由于框体21具有镂空部位211，会降低其强度，设置加强筋213既可加强框体21又使得透明窗22限位在镂空部位211不会被轻易取出。

所述加强筋213与折边212形成限位台阶，所述压条214为弯折件，将加强筋213围在弯折处，使其中一侧面限位在限位台阶处，并通过限位螺钉217连接在加强筋213上，另一侧面的边缘处开有用于限位透明窗22的缺口2141，所述缺口2141的深度与透明窗22的厚度匹配。压条214为弯折件可使其自身重量减轻，其限位在限位台阶处，能使其与加强筋213配合后与框体21形成较为平整的面；另外，设置深度与透明窗22厚度匹配的缺口2141能够使透明窗22紧配在镂空处，可有效防止透明窗22晃动。

所述导光板24包括固定连接在后盖板23上的透光板体241以及连接在透光板体241边缘处的灯条242，所述透光板体241的四角通过泡棉双面胶固定连接在后盖板23上，所述灯条242通电发光，使透光板体241发光。后盖板23光具有一定的反光作用，使导光板24具有较好的发光效果；选用泡棉双面胶是因为泡棉双面胶还具有缓冲防震的效果。

所述灯条242连有通电线，与后盖板23铰接的折边212上开有走线槽215，所述走线槽215中设有用于保护通电线的保护套216，所述保护套216为环形件，其上开有环形槽2161，所述环形槽2161嵌设在走线槽215中，通电线从保护套216中穿出。由于通电线在硬质的走线槽215中容易被划伤甚至被刮断，保护套216能够防止这种情况发生。

所述箱门锁头25固定在螺钉连接端233一侧的折边212上，该折边212处设有用于支撑箱门锁头25的支撑件26；所述螺钉连接端233通过安装螺钉234与支撑件26连接，并在连接处的边缘开有箱门锁头25的让位缺口325。这一结构使得铰接端232和螺钉连接端233与框体21的连接面均为较平整的连接面，以防出现尖锐角造成划伤；设置箱门锁头25让位缺口325可防止出现打开后盖板23时后盖板23与箱门锁头25之间有干涉。

所述透明窗22为钢化玻璃板；所述广告纸27为复合纸，其透明窗22一侧的面为光滑面，导光板24一侧的面为磨砂面。磨砂面使导光板24投射到广告纸27上的光能均匀分散，防止光线刺眼，光滑面使广告纸27具有醒目的效果，还具有防水作用。

实施例2

如图5所示，本实施例与实施例1区别之处在于，位于上侧的折边212上开有与安装空间相通的投放口2121。

以上所述，仅为本实用新型的具体实施方式，但本实用新型的保护范围并不局限于此，熟悉该领域的技术人员应该明白本实用新型包括但不限于附图和上面具体实施方式中描述的内容。任何不偏离本实用新型的功能和结构原理的修改都将包括在权利要求的范围中。
