本实用新型属于建筑领域,具体涉及一种预制压脚式挡土墙。
背景技术:
挡土墙是指支承路基填土或山坡土体、防止填土或土体变形失稳的构造物。传统的挡土墙和大型的钢筋混凝土工程,所耗费的金钱是巨大的,挡土墙在修筑的时候往往是因为某些地方山体滑坡,这种情况下就会对施工人员的生命安全造成影响,所以如何快速的修筑挡土墙成为了需要重点研究的问题。
技术实现要素:
本实用新型的目的在于提供一种预制压脚式挡土墙,以解决上述背景技术中提出的问题。
为实现上述目的,本实用新型提供如下技术方案:
一种预制压脚式挡土墙,包括多个预制块,所述预制块包括斜块和固定块,所述固定块水平设置,所述斜块倾斜设置,所述斜块的一端与所述固定块连接,所述斜块一侧的两个端部均设置有卡扣,两个所述预制块连接时候,通过将木方的两端分别塞入两个相邻斜块的卡扣中进行固定。
具体地,所述斜块与所述固定块之间的最小夹角为30°-80°。
本实用新型的技术效果和优点:
本实用新型一种预制压脚式挡土墙,采用了预制的方案,在使用本挡土墙时候只需要将多个挡土墙按照一定的顺序连接在一起并通过木方进行固定即可完成安装,方便快捷,节约了大量的时间。
附图说明

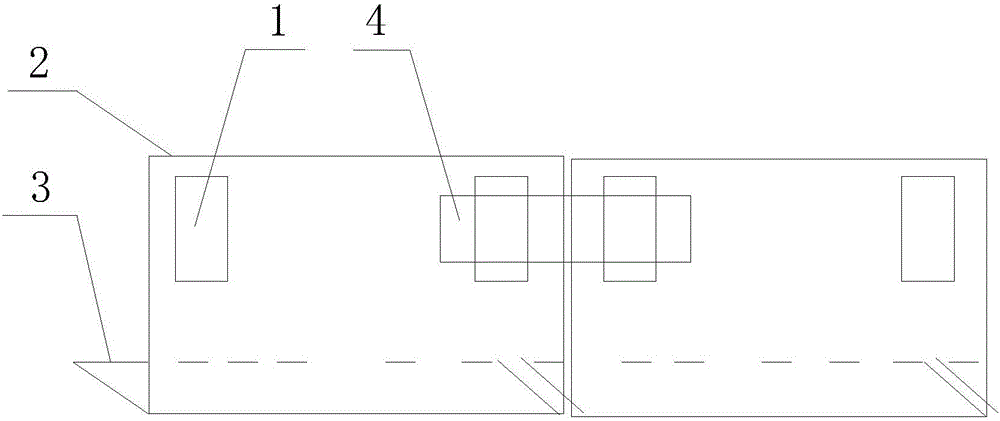

图1为本实用新型中的挡土墙结构示意图;
图2为本实用新型中的工作状态示意图。
图中:1卡扣、2斜块、3固定块、4木方。
具体实施方式
下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。
本实用新型提供了如图1所示的一种预制压脚式挡土墙,包括多个预制块,所述预制块包括斜块2和固定块3,所述固定块3水平设置,所述斜块2倾斜设置,所述斜块2的一端与所述固定块3连接,所述斜块2一侧的两个端部均设置有卡扣1,两个所述预制块连接时候,通过将木方4的两端分别塞入两个相邻斜块2的卡扣1中进行固定。所述斜块2与所述固定块3之间的最小夹角为30°-80°。
