一种施工地下连续桩墙的制作方法

本实用新型及一种连续桩墙，尤其是一种施工地下连续桩墙。

背景技术：

目前，建筑基坑支护通常采用围护桩。现有的围护桩施工完成后，桩间存在间隙，不能够有效的防止桩外的泥土掉入基坑内，止水效果差。而且在基坑开挖之后，要在基坑底部沿围护桩砌筑连续墙，并做防水处理，还需要对桩间的泥土进行加固，由此导致施工效率低、成本高，不利于推广应用。

技术实现要素：

本实用新型的目的在于提供一种施工地下连续桩墙，它能够可靠的对建筑基坑进行挡土以及止水，施工效率高、成本低。

实现上述目的，本实用新型的一种施工地下连续桩墙有两种技术方案：分别如下：

方案一：

包括混凝土、多个桩孔A、多个钢筋笼A、多根管材、多个止水条、多个模具一、多个模具二、多个桩孔B以及多个钢筋笼B，所述的多个桩孔A与多个桩孔B打设在建筑基坑的外围，多个桩孔A与多个桩孔B依次交替并相交设置，每个桩孔B和与其相交设置的桩孔A之间均设有一个重合区域，每个所述的重合区域内均匹配设置有一个模具二，每个桩孔A内竖直设有一个钢筋笼A，每个桩孔A内位于钢筋笼A与模具二之间竖直设置有一根管材，每根所述的管材的管壁上均竖直设有通长的开口，所述的开口与相邻的模具二紧密的贴靠在一起，每根管材的内壁以及外壁上均通长固定有多个止水条，每根管材内设置有一个模具一，所述的模具一外壁与该管材内壁以及所对应的模具二外侧壁贴合，每个所述的模具一的外壁上均设有多个固定槽，所述的多个固定槽与管材内壁上的多个止水条一一对应且相匹配设置；在每个桩孔A内除管材外的区域灌注混凝土形成桩A，所述的混凝土达到强度要求后，拔出所有的模具一和所有的模具二，在每个桩孔B内竖直设置一个钢筋笼B，在多个桩孔A和多个桩孔B内未灌注混凝土的区域继续灌注混凝土形成桩B。

方案二：

包括混凝土、多个桩孔A、多个钢筋笼A、多个模具一、多个模具二、多个桩孔B以及多个钢筋笼B，所述的多个桩孔A与多个桩孔B打设在建筑基坑的外围，多个桩孔A与多个桩孔B依次交替并相交设置，每个桩孔B和与其相交设置的桩孔A之间均设有一个重合区域，每个所述的重合区域内均匹配设置有一个模具二，每个桩孔A内竖直设有一个钢筋笼A，每个桩孔A内位于钢筋笼A与模具二之间竖直设置有一个模具一，所述的模具一与相邻的模具二紧密的贴靠在一起；在每个桩孔A内灌注混凝土形成桩A，所述的混凝土达到强度要求后，拔出所有的模具一和所有的模具二，在每个桩孔B内竖直设置一个钢筋笼B，在多个桩孔A和多个桩孔B内未灌注混凝土的区域继续灌注混凝土形成桩B。

与现有技术相比，本实用新型的有益效果是：

1.本实用新型将桩与桩连成一体形成一道桩墙，桩间没有缝隙，能够可靠的进行挡土以及止水；

2.本实用新型省去了桩间泥土加固以及防水处理工艺，施工效率高、成本低。

附图说明

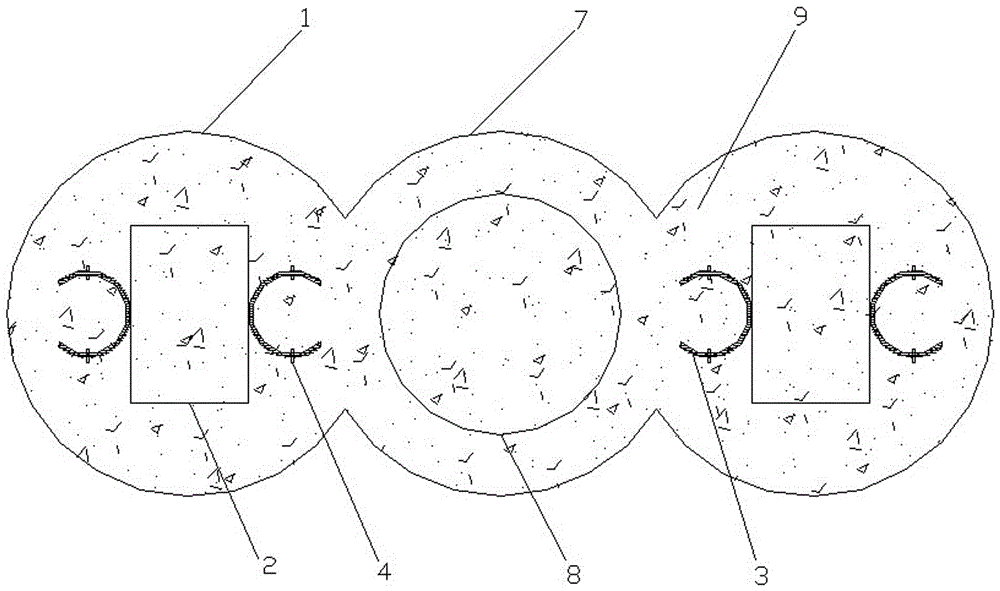

图1是本实用新型的施工地下连续桩墙灌注混凝土前的结构示意图，在桩孔B内竖直设置有钢筋笼B；

图2是图1所制成的施工地下连续桩墙的结构示意图；

图3是图1的A部放大图；

图4是本实用新型的施工地下连续桩墙灌注混凝土前的结构示意图，在桩孔A内未设置管材；

图5是图4所制成的施工地下连续桩墙的结构示意图；

图6是本实用新型的施工地下连续桩墙灌注混凝土前的结构示意图，在桩孔B内未设置有钢筋笼B；

图7是图6所制成的施工地下连续桩墙结构示意图，在桩孔B内竖直设置有钢筋笼B，且在钢筋笼B两侧固定有多根钢筋。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅是实用新型的一部分实施例，而不是全部的实施例，基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

具体实施方式一：如图1~图3所示，本实施方式公开了一种施工地下连续桩墙，包括混凝土9、多个桩孔A1、多个钢筋笼A2、多根管材3、多个止水条4、多个模具一5、多个模具二6、多个桩孔B7以及多个钢筋笼B8，所述的多个桩孔A1与多个桩孔B7打设在建筑基坑的外围，多个桩孔A1与多个桩孔B7依次交替并相交设置，每个桩孔B7和与其相交设置的桩孔A1之间均设有一个重合区域，每个所述的重合区域内均匹配设置有一个模具二6，每个桩孔A1内竖直设有一个钢筋笼A2，每个桩孔A1内位于钢筋笼A2与模具二6之间竖直设置有一根管材3，每根所述的管材3的管壁上均竖直设有通长的开口，所述的开口与相邻的模具二6紧密的贴靠在一起，每根管材3的内壁以及外壁上均通长固定有两个止水条4，固定在每根管材3的内壁上的两个止水条4和外壁上的两个止水条4一一对应设置，并位于管材3的开口两侧，每根管材3内设置有一个模具一5，所述的模具一5外壁与该管材3内壁以及所对应的模具二6外侧壁贴合，每个所述的模具一5的外壁上均设有两个固定槽，所述的两个固定槽与管材3内壁上的两个止水条4一一对应且相匹配设置；在每个桩孔A1内除管材3外的区域灌注混凝土9形成桩A，所述的混凝土9达到强度要求后，拔出所有的模具一5和所有的模具二6，在每个桩孔B7内竖直设置一个钢筋笼B8，在多个桩孔A1和多个桩孔B7内未灌注混凝土9的区域继续灌注混凝土9形成桩B。本实施方式适用于基坑较深的工程的基坑围护，能够有效的进行挡土止水。

本实施方式中的多个钢筋笼A2及多个钢筋笼B8的配筋均按设计要求进行配筋。

本实施方式中的多根管材3均为塑料管材，基坑较深时便于拔出模具一5；多个模具一5及多个模具二6均为上下封闭的钢制筒体，避免施工过程中有杂物落入模具一5及模具二6形成的预留孔内，影响桩的质量。

具体实施方式二：如图1~图2所示，具体实施方式一所述的一种施工地下连续桩墙，所述的多个钢筋笼A2的横截面均为矩形。便于在每个桩孔A1内放置相应的管材3、模具一5以及模具二6。

具体实施方式三：如图1~图3所示，具体实施方式一所述的一种施工地下连续桩墙，每根所述的管材3的内壁以及外壁上均通长固定有两个止水条4，固定在每根管材3的内壁上的两个止水条4和外壁上的两个止水条4一一对应设置，并位于管材3的开口两侧。止水条能够起到有效的止水作用，防止基坑外的水渗透进入基坑内。

具体实施方式四：如图6~图7所示，具体实施方式一所述的一种施工地下连续桩墙，每个所述的钢筋笼B8两侧分别与多根钢筋10的一端固定连接，所述的多根钢筋10的另一端由管材3的开口伸入对应的管材3内。

本实施方式中的多根钢筋10的配筋均按设计要求进行配筋，可做承重结构应用，代替地下连续墙。

具体实施方式五：如图4~图5所示，本实施方式公开了一种施工地下连续桩墙，包括混凝土9、多个桩孔A1、多个钢筋笼A2、多个模具一5、多个模具二6、多个桩孔B7以及多个钢筋笼B8，所述的多个桩孔A1与多个桩孔B7打设在建筑基坑的外围，多个桩孔A1与多个桩孔B7依次交替并相交设置，每个桩孔B7和与其相交设置的桩孔A1之间均设有一个重合区域，每个所述的重合区域内均匹配设置有一个模具二6，每个桩孔A1内竖直设有一个钢筋笼A2，每个桩孔A1内位于钢筋笼A2与模具二6之间竖直设置有一个模具一5，所述的模具一5与相邻的模具二6紧密的贴靠在一起；在每个桩孔A1内灌注混凝土9形成桩A，所述的混凝土9达到强度要求后，拔出所有的模具一5和所有的模具二6，在每个桩孔B7内竖直设置一个钢筋笼B8，在多个桩孔A1和多个桩孔B7内未灌注混凝土9的区域继续灌注混凝土9形成桩B。本实施方式适用于基坑不深的工程的基坑围护，能够有效的进行挡土止水。

本实施方式中的多个钢筋笼A2及多个钢筋笼B8的配筋均按设计要求进行配筋。

本实施方式中的多个模具一5及多个模具二6均为上下封闭的钢制筒体，避免施工过程中有杂物落入模具一5及模具二6形成的预留孔内，影响桩的质量。

具体实施方式六：如图4~图5所示，具体实施方式五所述的一种施工地下连续桩墙，所述的多个钢筋笼A2的横截面均为矩形。便于在每个桩孔A1内放置相应的模具一5以及模具二6。

本实用新型在桩孔A1内利用模具一5以及模具二6预留空间，便于之后制作与桩孔A1相交的桩孔B7，多个桩孔A1与多个桩孔B7依次交替设置形成一道连贯的桩墙。完美的实现挡土以及止水目的，适合各种大小施工现场施工,应用领域广阔，可做永久性工程使用,还可以做结构应用,代替地下连续墙。
