一种建于地下室上的土坡结构的制作方法

本实用新型涉及一种大面积微地形建筑施工结构，更具体涉及一种建于地下室上的土坡结构。

背景技术：

因建筑设计前期，未能充分考虑园林景观的微地形，有时为了达到自然堆坡的景观效果，需要在景观施工过程中，营造一个超出原建筑设计荷载范围内的土坡。如果土坡完全由纯回填土进行堆坡的话，会超出原建筑设计荷载，造成地下室结构损坏，例如地下室车库的顶板结构，会严重影响到安全问题。因建筑设计未能充分考虑此荷载要求，也就严重影响了后期园林景观的设计发挥。

鉴于此，如何设计一种能够减轻地下室平台荷载的土坡结构，是业界亟待解决的问题。

技术实现要素：

本实用新型所要解决的技术问题是克服上述现有技术的不足，提供一种建于地下室上的土坡结构。

本实用新型解决上述技术问题采用的技术方案是：一种建于地下室上的土坡结构，从下至上依次包括：地下室顶板、碎石滤水层、泡沫塑料层以及种植土层，所述泡沫塑料层的侧面呈阶梯形状，所述泡沫塑料层与种植土层的结合处以及泡沫塑料层与碎石滤水层的结合处都覆盖有土工布。

作为优选方案，所述泡沫塑料层的中部设置有架空板，所述架空板为由若干个支撑件所支撑起来的板体结构。

作为优选方案，所述种植土层的形状为坡状。

与现有技术相比，本实用新型的有益效果：本实用新型使用轻质泡沫塑料层和架空板作为土坡内部填充物，减轻地下室的荷载，从而达到营造景观土坡的设计效果。

附图说明

为了更清楚地说明本实用新型实施例中的技术方案，下面将对实施例描述中所需要使用的附图作简单地介绍，其中：

图1为本实用新型第一实施例的结构示意图；

图2为本实用新型第二实施例的结构示意图。

具体实施方式

下面将结合附图以及具体实施方式，对本实用新型做进一步描述。较佳实施例中所引用的如“上”、“下”、“左”、“右”、“中间”及“一”等用语，仅为便于叙述的明了，而非用以限定本实用新型可实施的范围，其相对关系的改变或调整，在无实质变更技术内容下，当亦视为本实用新型可实施的范畴。

请参见图1，本实用新型第一实施例中设计的一种建于地下室上的土坡结构，其主要包括：地下室顶板1、碎石滤水层2、泡沫塑料层3以及种植土层4。

具体地，在地下室顶板1的上端依次设置碎石滤水层2和泡沫塑料层3，泡沫塑料层3的侧面呈阶梯形状，在泡沫塑料层3上回填种植土层4，在泡沫塑料层3与种植土层4的结合处以及泡沫塑料层3与碎石滤水层2的结合处都覆盖有土工布5，土工布5起到隔断作用，为了保证整体泡沫塑料层填充施工时不会松散。种植土层4的形状呈坡状。

第一实施例的土坡结构特点：1.施工速度快、效率高；2.覆土较厚，有利大乔木植物生长；3.适宜造型变化较大的土坡结构；4.适宜面积小或堆坡高度较低的地形。

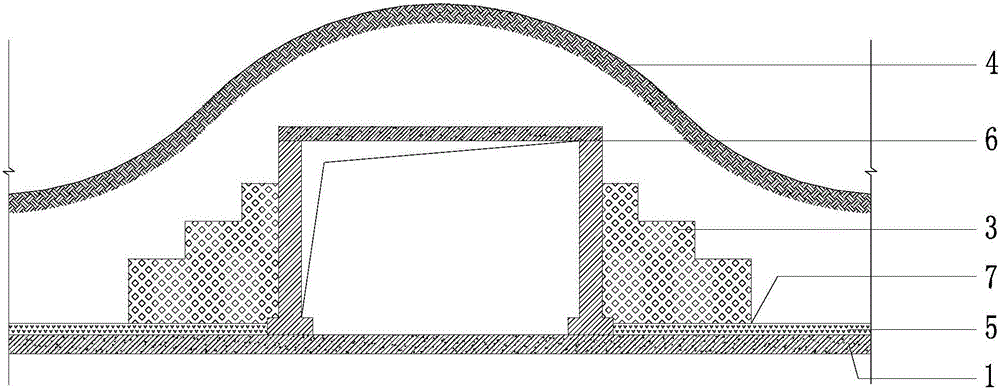

请参见图2，本实用新型第二实施例中设计的一种建于地下室上的土坡结构，其与第一实施例的主要区别在于：增设有架空板6。具体地，架空板6是由若干个支撑件所支撑起来的具有一定高度的板体结构，架空板6凸出位于泡沫塑料层3的中部。

第二实施例的土坡结构特点：1.造价比第一实施例的更低；2.适宜坡顶面积大而山坡比较陡的地形。

本实用新型的施工过程：按照设计的微地形标高，将土坡最高点往四周扩散，根据设计的实际回土厚度而确定轻质填充材料的高度与宽度，轻质填充材料主要为泡沫塑料层和架空板；先在地下室顶板上设置碎石滤水层，再在碎石滤水层上部固定泡沫塑料层以及架空板，同时在其上下面用土工布覆盖，然后将种植土回填至达到微地形设计标高，从而完成施工。

以上所述，仅是本实用新型的较佳实施例而已，并非对本实用新型作任何形式上的限制，任何本领域技术人员，在不脱离本实用新型技术方案范围内，依据本实用新型的技术实质对以上实施例所作的任何简介修改、等同变化与修饰，均仍属于本实用新型技术方案的范围内。
