一种可微调滤芯的空气制水机的制作方法

本实用新型涉及一种制水设备，更具体的说是涉及一种可微调滤芯的空气制水机。

背景技术：

水，无所不在的存在于空气中，根据水分子的特性，从空气中得到水并不难，难的是高效率和节能环保，并且还要克服缺水地区的恶劣自然环境，在此以前有过很多从空气中取水的发明，但都是有各种各样不足和缺陷，所以很难被广泛的采用和推广，随着我国社会经济的不断进步，人们对水资源的需求越来越大，由于我国的国土辽阔，并且水资源分布极不均匀，所以我国是水资源匮乏的国家，在我国西部地区极度缺水的地区，人们都是用地下水来维持基本的生活，但是地下水中含的矿物质较多，所以产生的水垢较多，不利于人体的健康，特别是在地下水都缺乏的地区，人们需要用运输工具来运输水来维持基本的生活。

现有技术中，专利号为CN201520928851.2的中国专利公开了一种造水机，所述造水机包括：箱体，在所述箱体的底板上设置有压缩机，在所述底板上还设置有水箱，在所述底板上还设置有水泵及第一过滤器；在第三侧板上设置有送风装置，在所述送风装置上设置有冷凝器和蒸发器；在所述第三侧板上设置有紫外线杀菌装置、控制电路板及至少一第二过滤器；在所述出水机构中设置有用于检测出水机构中水压的压力检测器；在所述箱体的顶板上设置有出水机构；打开出水机构时，控制电路板控制水泵开始工作，水泵将水箱中的水抽出并输送给第一过滤器，经第一过滤器过滤后再输送给第二过滤器进行过滤，再经紫外线杀菌装置杀菌后，从出水机构中流出，从而达到了便捷出水及出水自动化的目的，水质高。

但是，在滤芯使用过程中，需要将滤芯水平放置，从而使得充分利用滤芯，现有技术中，在安装过程中就很难保证滤芯的水平放置。

技术实现要素：

针对现有技术存在的不足，本实用新型的目的在于提供一种可微调滤芯水平度的的空气制水机。

为实现上述目的，本实用新型提供了如下技术方案：

一种可微调滤芯的空气制水机，包括壳体，所述壳体内设置有安装板，所述安装板上设置有若干滤芯，所述滤芯上设置有调整板，所述调整板上设置有通孔，所述安装板上设置有固定板，所述固定板上设置有第一螺纹孔，所述固定板和调整板之间设置有支撑弹簧，所述支撑弹簧的一端与固定板连接，另一端与调整板连接，所述通孔穿设有第一螺丝，所述第一螺丝的螺纹端螺纹连接在第一螺纹孔中，所述滤芯上还设置有定位板，所述定位板上设置有第二螺纹孔，所述安装板上穿设有第二螺丝，所述第二螺丝螺纹连接于第二螺纹孔，将滤芯固定在安装板上。

通过上述技术方案，在需要调整滤芯水平度时，只需要将第一螺丝旋进旋出即可实现，通过第一螺丝螺纹连接在第一螺纹孔中的位置就可以对滤芯的水平度进行微调过程。同时，在支撑弹簧的支撑作用下，能够起到一个支撑作用，为第一螺丝起到了分力的作用，保证其第一螺丝在正常使用状态下不会因为受力过大而发生断裂。同时，通过第二螺丝穿过安装板，螺纹连接于固定板上的第二螺纹孔中，将整个滤芯固定在了安装板上，起到了对滤芯的固定作用。

作为本实用新型的进一步改进：所述安装板上设置有滑槽，所述第二螺栓穿过滑槽螺纹连接于第二螺纹孔。

通过上述技术方案：在需要调整水平度的时候，先微微松开第二螺丝，之后在调节第一螺丝过程中，能够使得整个滤芯绕着第二螺丝转动，从而调整水平度，使得调整水平度的过程更加流畅，之后在调整完成后，再将第二螺丝拧入第二螺纹孔中其到固定作用。

作为本实用新型的进一步改进：所述调整板上设置有定位条，所述固定板上设置有定位孔，所述定位条在定位孔中滑移，所述支撑弹簧套接在定位条上。

通过上述技术方案，首先，定位条插入定位孔的过程中，能够起到一个定位作用，在调整板在调整过程中在定位孔中滑移，仍然能够不会发生偏移，另外还对支撑弹簧起到的固定作用保证了支撑弹簧不会偏移。

附图说明

图1为本实施例的整体结构图；

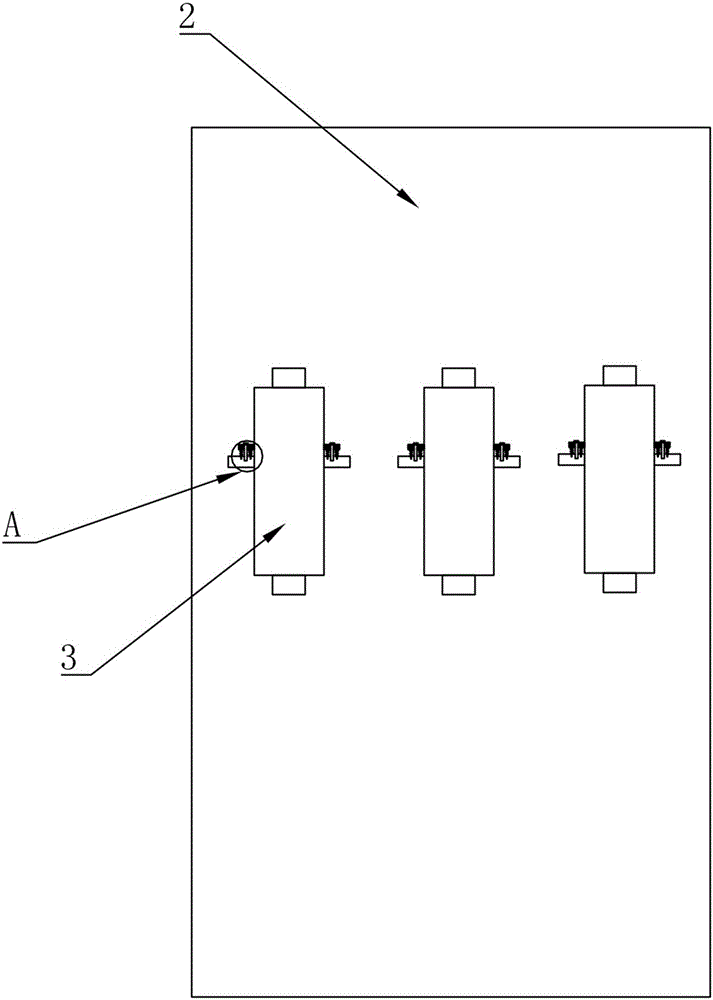

图2为本实施例的安装板结构图；

图3为本实施例的A处局部放大图；

图4为本实施例的侧视结构图；

图5为本实施例的后视结构图。

1、壳体；2、安装板；3、滤芯；4、调整板；5、通孔；6、固定板；7、第一螺丝；8、支撑弹簧；9、第一螺纹孔；10、定位板；11、滑槽；12、第二螺丝；13、定位孔；14、定位条；15、第二螺纹孔。

具体实施方式

下面将结合附图所给出的实施例对本实用新型做进一步的详述。

参照图1至5所示，本实施例的一种可微调滤芯3的空气制水机，包括壳体1，所述壳体1内设置有安装板2，所述安装板2上设置有若干滤芯3，所述滤芯3上设置有调整板4，所述调整板4上设置有通孔5，所述安装板2上设置有固定板6，所述固定板6上设置有第一螺纹孔9，所述固定板6和调整板4之间设置有支撑弹簧8，所述支撑弹簧8的一端与固定板6连接，另一端与调整板4连接，所述通孔5穿设有第一螺丝7，所述第一螺丝7的螺纹端螺纹连接在第一螺纹孔9中，所述滤芯3上还设置有定位板10，所述定位板10上设置有第二螺纹孔15，所述安装板2上穿设有第二螺丝12，所述第二螺丝12螺纹连接于第二螺纹孔15，将滤芯3固定在安装板2上。

在需要调整滤芯3水平度时，只需要将第一螺丝7旋进旋出即可实现，通过第一螺丝7螺纹连接在第一螺纹孔9中的位置就可以对滤芯3的水平度进行微调过程。同时，在支撑弹簧8的支撑作用下，能够起到一个支撑作用，为第一螺丝7起到了分力的作用，保证其第一螺丝7在正常使用状态下不会因为受力过大而发生断裂。同时，通过第二螺丝12穿过安装板2，螺纹连接于固定板6上的第二螺纹孔15中，将整个滤芯3固定在了安装板2上，起到了对滤芯3的固定作用。

所述安装板2上设置有滑槽11，所述第二螺栓穿过滑槽11螺纹连接于第二螺纹孔15。

在需要调整水平度的时候，先微微松开第二螺丝12，之后在调节第一螺丝7过程中，能够使得整个滤芯3绕着第二螺丝12转动，从而调整水平度，使得调整水平度的过程更加流畅，之后在调整完成后，再将第二螺丝12拧入第二螺纹孔15中其到固定作用。

所述调整板4上设置有定位条14，所述固定板6上设置有定位孔13，所述定位条14在定位孔13中滑移，所述支撑弹簧8套接在定位条14上。

首先，定位条14插入定位孔13的过程中，能够起到一个定位作用，在调整板4在调整过程中在定位孔13中滑移，仍然能够不会发生偏移，另外还对支撑弹簧8起到的固定作用保证了支撑弹簧8不会偏移。

以上所述仅是本实用新型的优选实施方式，本实用新型的保护范围并不仅局限于上述实施例，凡属于本实用新型思路下的技术方案均属于本实用新型的保护范围。应当指出，对于本技术领域的普通技术人员来说，在不脱离本实用新型原理前提下的若干改进和润饰，这些改进和润饰也应视为本实用新型的保护范围。
