一种砖砌式管沟钢盖板的制作方法

本实用新型涉及建筑行业应用技术领域，具体是一种砖砌式管沟钢盖板。

背景技术：

在公建设备用房内电缆沟、管道沟比较多，并且大部分地沟都用钢盖板，但是以往施工过的地沟钢盖板预埋角钢都存在着一些质量问题，从而导致钢盖板施工质量较差，返工较多，损失较大。

现采取加固地沟侧壁压顶模板，在已安装好的角钢上拉通线、纵向通长焊接与钢盖板厚度相同的圆钢筋，采用正确的浇筑振捣方法。这样既能保证地沟钢盖板的施工质量，又能加快施工进度，同时节省更多的人力、物力、财力。

技术实现要素：

本实用新型的目的在于提供一种砖砌式管沟钢盖板，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：

一种砖砌式管沟钢盖板，包括角钢固定体、顶体、角钢、支撑柱、盖板和地沟槽，所述地沟槽的底部固定安装底座，底座的两侧浇铸支撑柱，支撑柱的两侧安装有固定板，固定板将支撑柱包裹固定；所述底座两侧的支撑柱与底座相互垂直，支撑柱的顶部设置角钢，对拉螺杆贯穿支撑柱与角钢将固定板加以固定；所述角钢的内部设有模板本体，模板本体的底部通过内侧固定板加以固定，其外侧通过顶体加以固定，角钢的顶部设置有角钢固定体，角钢固定体与顶体固定连接；所述地沟槽上设置有盖板，盖板的两侧设置有挡块，挡块与盖板紧密接触，并固定在地沟槽上。

作为本实用新型进一步的方案：所述支撑柱与底座组成三角形结构，角钢采用低碳钢制成。

作为本实用新型进一步的方案：所述盖板的厚度与挡块的厚度相同，盖板采用圆钢制成，盖板与角钢之间采用点焊连接。

作为本实用新型进一步的方案：所述底座采用浇预埋的方式嵌填严实。

作为本实用新型进一步的方案：所述地沟槽的顶部放置mm厚度的钢板，两者之间设置有减震垫。

与现有技术相比，本实用新型有益效果：

本砖砌式管沟钢盖板，支撑柱与底座组成三角形结构，机构稳定，具有优良的抗震性能，从而保证地沟槽上下位置准确，不会移位，角钢采用低碳钢制成，延展性好，使用寿命长；盖板的厚度与挡块的厚度相同，盖板采用圆钢制成，盖板与角钢之间采用点焊连接，保证盖板的稳定性，使盖板的安装更加简便快捷；底座采用浇预埋的方式嵌填严实，保证角钢的稳定性，以免角钢活动变形；地沟槽的顶部放置10mm厚度的钢板，两者之间设置有减震垫，起到了良好的缓冲减震作用；现采取加固地沟侧壁压顶模板，在已安装好的角钢上拉通线、纵向通长焊接与钢盖板厚度相同的圆钢筋，采用正确的浇筑振捣方法。这样既能保证地沟钢盖板的施工质量，又能加快施工进度，同时节省更多的人力、物力、财力。

附图说明

图1为本实用新型的模板支撑结构示意图；

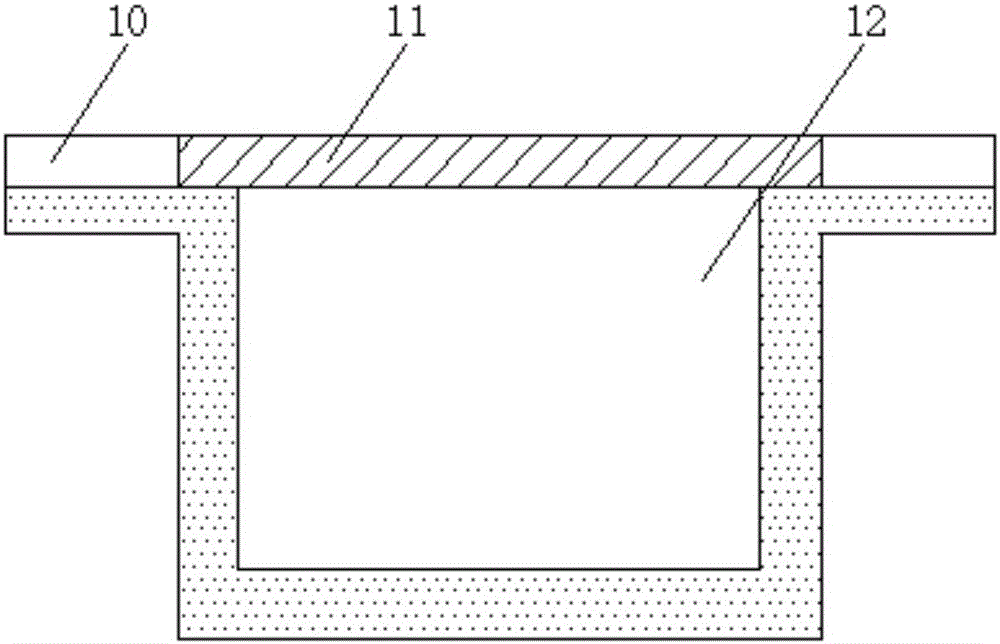

图2为本实用新型的剖面图。

图中：1-固定板、2-角钢固定体、3-顶体、4-模板本体、5-内侧固定块、6-角钢、7-对拉螺杆、8-支撑柱、9-底座、10-挡块、11-盖板、12-地沟槽。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-2，本实用新型实施例中，一种砖砌式管沟钢盖板，包括角钢固定体2、顶体3、角钢6、支撑柱8、盖板11和地沟槽12，地沟槽12的底部固定安装底座9，底座9的两侧浇铸支撑柱8，支撑柱8与底座9组成三角形结构，机构稳定，具有优良的抗震性能，从而保证地沟槽12上下位置准确，不会移位，角钢6采用低碳钢制成，延展性好，使用寿命长；支撑柱8的两侧安装有固定板1，固定板1将支撑柱8包裹固定；底座9两侧的支撑柱8与底座相互垂直，以保证预埋角钢6上表面的平整度，支撑柱8的顶部设置角钢6，对拉螺杆7贯穿支撑柱8与角钢6将固定板1加以固定；底座9采用浇预埋的方式嵌填严实，保证角钢6的稳定性，以免角钢6活动变形；角钢6的内部设有模板本体4，模板本体4的底部通过内侧固定板5加以固定，其外侧通过顶体3加以固定，角钢6的顶部设置有角钢固定体2，进一步起到了固定作用，角钢固定体2与顶体3固定连接；地沟槽12上设置有盖板11，盖板11的两侧设置有挡块10，盖板11的厚度与挡块10的厚度相同，盖板11采用圆钢制成，盖板11与角钢6之间采用点焊连接，保证盖板11的稳定性，使盖板11的安装更加简便快捷；挡块10与盖板11紧密接触，并固定在地沟槽12上，地沟槽12的顶部放置10mm厚度的钢板，两者之间设置有减震垫，起到了良好的缓冲减震作用。

对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
