边坡防雨水冲刷装置的制作方法

本实用新型涉及一种建筑施工辅助工具，具体涉及一种边坡防雨水冲刷装置。

背景技术：

在建筑施工中，常常需要铺设电缆隧道、设备基础等地下构筑物，需要开挖基槽。新开挖基槽边坡土体如果遇上雨水冲刷，将导致边坡土体变形或滚落影响施工进度和人员安全。为此，一般对边坡利用喷锚来防止雨水冲刷边坡土体而导致边坡土体变形或滚落。边坡喷锚存在下列问题：一、喷锚所需耗费的资金、人力较大，还影响工期；二、新开挖基槽边坡若在未喷锚之前雨水来临，则难以形成对边坡的防护，存在防护空挡。

技术实现要素：

为克服现有技术所存在的缺陷，现提供一种边坡防雨水冲刷装置，以解决基槽边坡防雨喷锚费时、费工、费力以及存在防护空挡等问题。

为实现上述目的，提供一种边坡防雨水冲刷装置，包括：具有凹形结构的支架；转轴，转轴架设并转动于支架的凹形结构中；以及遮蔽边坡的挡雨布，挡雨布的一端卷绕在转轴上。

本实用新型的有益效果在于，收缩式的挡雨布在雨水来临时，能方便快捷的为边坡土体提供防雨水冲刷保护。本实用新型的边坡防雨水冲刷装置操作方便，节省人力和资金，不影响工期。

优选地，支架包括底座、连接于底座上的支撑杆以及连接于支撑杆上的凹形结构。

优选地，支架还包括斜撑，斜撑固定连接于底座和支撑杆之间，使得支架更加稳定和牢固。

优选地，转轴为轻质管体，实现装置轻量化，减少材料成本。

优选地，还包括用于转动转轴的手柄，手柄连接于轻质管体的端部。手柄可方便转动转轴，进而方便收缩挡雨布。

优选地，手柄为Z形手柄，在转动转轴时方便发力。

优选地，Z形手柄的一端端面上开设有凹槽，轻质管体的一端端口处径向设有固定筋，凹槽卡设在固定筋上，可以使得Z形手柄与轻质管体连接更加稳固。

优选地，还包括遮盖于挡雨布的拱棚，拱棚位于挡雨布的上方且架设于支架的凹形结构上，可防止挡雨布受到暴晒和雨淋，延长挡雨布的使用期限。

附图说明

图1为本实用新型边坡防雨水冲刷装置的结构示意图。

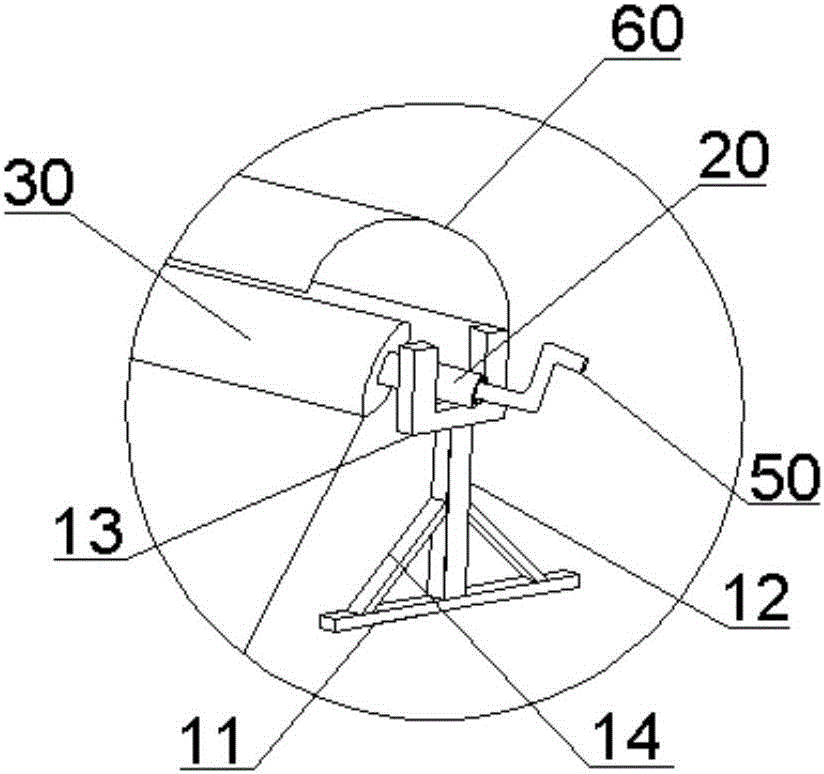

图2为图1中A局部放大图。

图3为支架的结构示意图。

图4为轻质管体与手柄的配合示意图。

图5为本实用新型边坡防雨水冲刷装置的使用示意图。

具体实施方式

以下通过特定的具体实例说明本实用新型的实施方式，本领域技术人员可由本说明书所揭露的内容轻易地了解本实用新型的其他优点与功效。本实用新型还可以通过另外不同的具体实施方式加以实施或应用，本说明书中的各项细节也可以基于不同观点与应用，在没有背离本实用新型的精神下进行各种修饰或改变。

图1为本实用新型边坡防雨水冲刷装置的结构示意图。图2为图1中A局部放大图。图3为支架的结构示意图。图4为轻质管体与手柄的配合示意图。图5为本实用新型边坡防雨水冲刷装置的使用示意图。

参照图1至图5所示，本实用新型提供了一种边坡防雨水冲刷装置，包括：支架10、转轴20和挡雨布30。

支架10包括底座11、支撑杆12、凹形结构13以及斜撑14。整个支架10选用40mm*40mm的方钢焊接搭设形成。底座11通过螺栓固定设置在边坡70顶部，支撑杆12的底部设在底座11上，支撑杆12的顶部架设有凹形结构13。在底座11和支撑杆12支架还架设了斜撑14来增加支架10的稳定性和牢固性。

为了实现装置轻量化，减少材料成本，转轴20设计为轻质管体21。在本实施例中，轻质管体21为一根直径96mm空心圆钢。轻质管体21的两端架设在支架10的凹形结构13中，且轻质管体21能转动于凹形结构13中。

挡雨布30用来遮盖边坡的土体，防止雨水冲刷边坡土体造成边坡土体变形和滚落。挡雨布30的一端卷绕在轻质管体21上。轻质管体21的长度应大于挡雨布30的宽度。挡雨布30的另一端可固定于边坡底部的排水沟上，雨水可以顺着挡雨布30滑落进边坡底部的排水沟80里。

为了方便、轻松的转动转轴实现快速挡雨布30铺设和卷收，可以在轻质管体21的一端设有手柄50。在本实施例中手柄50为Z形手柄，为了在转动转轴20时方便发力。

为了使得Z形手柄与轻质管体连接更加稳固，Z形手柄的一端端面开设有凹槽51。相应的在轻质管体21的一端端口处沿径向方向设有固定筋40。固定筋40为一个长度为96mm，直径为16mm的HRB400E钢筋。固定筋40焊接连接在轻质管体21的端口处，Z形手柄的凹槽51卡设在轻质管体21中的固定筋40上。

为了防止挡雨布长期在露天受到暴晒和雨淋，边坡防雨水冲刷装置还包括一个拱棚60，拱棚60位于挡雨布30的上方，架设于支架10的凹形结构13上。拱棚60是30mm的铁皮折弯焊接形成，拱棚60的两端分别焊接连接在两根支架10的凹形结构13上。拱棚60能有效延长挡雨布30的使用期限。

在实际使用时，先将支架10的底座11利用紧固件固定在边坡70的顶部，在雨水来临时，施工人员抓住挡雨布30的一端沿边坡70向下移动，将挡雨布30铺设在边坡70上，并将挡雨布的这一端固定在边坡70底部的排水沟80上。为了实现边坡70的全覆盖，可以在边坡70的顶部错位架设多个边坡防雨水冲刷装置，这样避免雨水从两块挡雨布30的相接处渗入边坡70的土体中。在降雨结束后，只需一人在边坡70顶部抓住并转动手柄50，就能实现挡雨布30的自动收缩。

需要说明的是，本说明书所附图式所绘示的结构、比例、大小等，均仅用以配合说明书所揭示的内容，以供熟悉此技术的人士了解与阅读，并非用以限定本实用新型可实施的限定条件，故不具技术上的实质意义，任何结构的修饰、比例关系的改变或大小的调整，在不影响本实用新型所能产生的功效及所能达成的目的下，均应仍落在本实用新型所揭示的技术内容得能涵盖的范围内。同时，本说明书中所引用的如“上”、“下”、“左”、“右”、“中间”及“一”等的用语，亦仅为便于叙述的明了，而非用以限定本实用新型可实施的范围，其相对关系的改变或调整，在无实质变更技术内容下，当亦视为本实用新型可实施的范畴。

以上结合附图实施例对本实用新型进行了详细说明，本领域中普通技术人员可根据上述说明对本实用新型做出种种变化例。因而，实施例中的某些细节不应构成对本实用新型的限定，本实用新型将以所附权利要求书界定的范围作为保护范围。
