一种防滑湿地推土机的制作方法

本实用新型涉及推土机技术领域，具体为一种防滑湿地推土机。

背景技术：

推土机广泛应用于各施工现场，能够极大的提高工作效率。现有技术中推土机上的铲刀横截面为弧形，铲刀的两侧没有挡板。在湿地工作时被铲起的物质近似呈现流态，由于铲刀两侧没有挡板，被铲起物极易从铲刀中流出，需要工作人员执行多次操作才可完成任务，其工作效率较低，履带在安装防滑链条时，必须利用绳索或铁丝收紧加固，产品笨重，而且对地面的附着力差；对较深层的凝冻路面、泥浆路面等达不到理想的防滑效果，所以现有的防滑链条还是不够完善。例如中国专利申请号为200810048128.X一种推土机，所述推土机的车头设置在驾驶操作室的后边，设有液压装置的推铲位于驾驶操作室的前下方。本发明将车头设置在驾驶操作室的后边，克服了传统推土机车头在前，驾驶人员在操作时视线受车头遮挡、无法直接观察推铲工作状况的现象，有利提高加强人员的工作效率和工作精度，在湿地工作时被铲起的物质近似呈现流态，由于铲刀两侧没有挡板，被铲起物极易从铲刀中流出，而且对地面的附着力差；对较深层的凝冻路面、泥浆路面等达不到理想的防滑效果，例如中国专利申请号为201410445211.6一种推土机，包括主机架，主机架上设置有发动机、机罩、废气后处理装置，废气后处理装置的进气口通过管路连通发动机的涡轮出气口，废气后处理装置固定于机罩上；该推土机中发动机产生的振动需通过发动机支撑架或减振装置传递到主机架，再由主机架传递至机罩，振动的传递路程长，振动阻尼也变得复杂而且阻尼值高，传递到空气滤清器的振动已经很小，且对于铲刀工作装置工作而引起的主机架振动也将通过主机架、机罩以及减振部件等传递给废弃后处理装置，在湿地工作时被铲起的物质近似呈现流态，由于铲刀两侧没有挡板，被铲起物极易从铲刀中流出，而且对地面的附着力差；对较深层的凝冻路面、泥浆路面等达不到理想的防滑效果，鉴于上述提到的问题，本实用新型设计一种防滑湿地推土机，以解决上述提到的问题。

技术实现要素：

本实用新型的目的在于提供一种防滑湿地推土机，以解决上述背景技术中提出的铲起物容易滑动流失和履带容易打滑的问题。

为实现上述目的，本实用新型提供如下技术方案：一种防滑湿地推土机，包括推土机本体，所述推土机本体的两侧均设置有履带，所述履带的内腔设置有钢板，且钢板通过转轴与推土机本体连接，所述推土机本体的顶部设置有控制室，所述控制室的右侧设置有液压泵，所述推土机本体的右壁设置有两组液压缸，两组所述液压缸的右壁设置有铲刀，两组所述液压缸之间设置支撑杆,所述支撑杆的左端与右端分别与推土机本体和铲刀连接，所述支撑杆位于液压缸的底部，所述铲刀的右壁两端均设置有铰链，所述铰链的右壁设置有挡板，所述挡板的外壁底部设置有挡块，所述挡板的外壁设置有侧板，所述侧板位于挡块的右侧，所述侧板的外壁设置有销轴，所述侧板通过销轴与挡板连接，所述钢板的外壁均匀设置有防滑履带钢板，所述防滑履带钢板的外壁均匀设置有防滑齿，所述防滑履带钢板的左端和右端均设置有弹簧片，左侧所述弹簧片的左端和右侧所述弹簧片的右端均设置有端片，所述端片的外壁均匀设置有凸齿。

优选的，所述钢板焊接在履带的内壁。

优选的，所述液压缸设置有两组，且两组液压缸结构相同。

优选的，所述铲刀的右壁设置有与挡板相匹配的凹槽。

与现有技术相比，本实用新型的有益效果是：本实用新型在原有铲刀的侧面上连有挡板，在推铲被铲的物质的时候能防止被铲物质从铲刀侧面滑溜下来，而在空载的时候，可以利用铰链将挡板折叠起来，使用非常便捷，工作效率高，不仅具有结构简单、实用的优点，而且设计巧妙、拆装方便、能使推土机的履带显著增加对湿地附着力，将彻底淘汰使用近百年的老、笨、重、差的传统链条等缺陷，尤其适合在湿地使用中推广使用，结构简单，不需要投入大量人力，使用方便，调整维护容易。

附图说明

图1为本实用新型结构示意图；

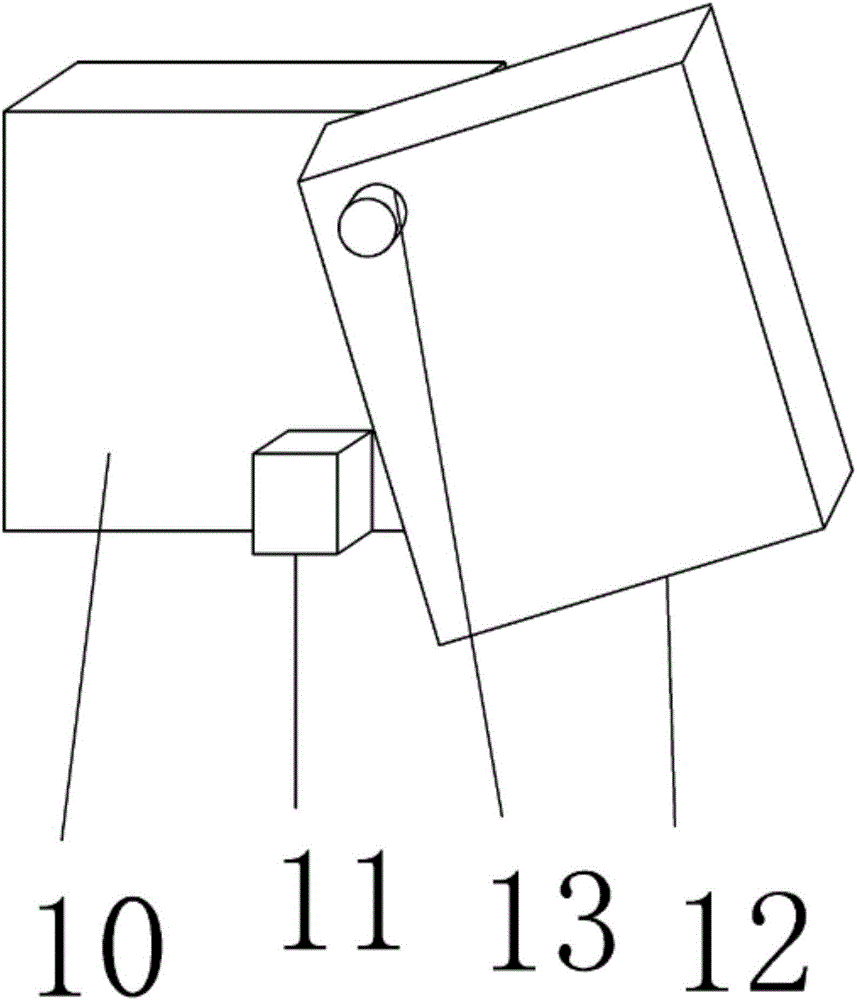

图2为本实用新型挡板结构示意图；

图3为本实用新型钢板结构示意图。

图中：1推土机本体、2履带、3钢板、31防滑履带钢板、32防滑齿、33弹簧片、34端片、35凸齿、4控制室、5液压泵、6液压缸、7铲刀、8支撑杆、9铰链、10挡板、11挡块、12侧板、13销轴。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，本实用新型提供一种技术方案：一种防滑湿地推土机，包括推土机本体1，所述推土机本体1的两侧均设置有履带2，所述履带2的内腔设置有钢板3，且钢板3通过转轴与推土机本体1连接，所述推土机本体1的顶部设置有控制室4，所述控制室4的右侧设置有液压泵5，所述推土机本体1的右壁设置有两组液压缸6，两组所述液压缸6的右壁设置有铲刀7，两组所述液压缸6之间设置支撑杆8,所述支撑杆8的左端与右端分别与推土机本体1和铲刀7连接，所述支撑杆8位于液压缸6的底部，所述铲刀7的右壁两端均设置有铰链9，所述铰链9的右壁设置有挡板10，所述挡板10的外壁底部设置有挡块11，所述挡板10的外壁设置有侧板12，所述侧板12位于挡块11的右侧，所述侧板12的外壁设置有销轴13，所述侧板12通过销轴13与挡板10连接，所述钢板3的外壁均匀设置有防滑履带钢板31，所述防滑履带钢板31的外壁设置有均匀设置有防滑齿32，所述防滑履带钢板3的左端和右端均设置有弹簧片33，左侧所述弹簧片33的左端和右侧所述弹簧片33的右端均设置有端片34，所述端片34的外壁均匀设置有凸齿35。

其中，所述钢板3焊接在履带2的内壁，起到固定作用，所述液压缸6设置有两组，且两组液压缸6结构相同，控制铲刀7的推翻，所述铲刀7的右壁设置有与挡板10相匹配的凹槽，当空载的时候，可以将挡板10折叠起来，非常方便。

工作原理：通过液压泵5提升液压缸6，使得铲刀7能够提起和放下，侧板12可沿着挡块11上的销轴13旋转，挡板10下端的挡块11卡在侧板12的下端，防止侧板12转动，保护被铲物质不流落，并且遇到不平的地面的时候，在地表作用下，侧板12前端向上抬起，不会与地面发生硬性撞击，防止侧板12损坏，防滑履带钢板31的两端连接有弹簧片33，弹簧片33的另一端与端片34相连接，在防滑履带钢板31上设置有防滑齿32，在钢板3两端的端片34上设置有能相互卡扣在一起的凸齿35。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
