一种栅前清污机及其清污方法与流程

本发明涉及一种栅前清污机及其清污方法，属于拦污栅的污物清理技术领域。

背景技术：

拦污栅是水电站输水洞及水库放水孔必备的设施之一，其主要作用是拦截河里漂浮及悬浮污物垃圾进入水电站输水洞进口及水库放水口中，当拦污栅上的垃圾积累过多时，则会阻碍过水流量，影响水电站的发电效益及供水出率。为此，当污物堵塞拦污栅时都需使用清污机对拦污栅上的垃圾进行清理。然而，现有的供水洞均为潜孔式，孔深切水流湍急，人工在引水洞工作时清污是做不到的，无法清除。当拦污栅堵塞时，不得不放库水位降到拦污栅底坎时采用人工清除，这样一来，严重影响供水及发电的时间，造成极大的经济损失和供水恐慌。

技术实现要素：

本发明的目的在于：提供一种易于实现、清污效率高的栅前清污机及其清污方法，从而有效清理水体中的漂浮物、悬浮物垃圾以及积累在拦污栅上不同大小的垃圾，并且清污彻底。

本发明的技术方案：一种栅前清污机，包括设置在水库出水口或入水口处的拦污栅、设置在水库出水口或入水口顶部的立柱以及设置在立柱上的导轨，在导轨上设置有行走小车，在行走小车下方安装有清污机起吊机，清污机起吊机通过钢丝绳与活动式清污斗上的定滑轮连接；所述活动式清污斗包括箱斗、弧形抓盖以及端板，所述的端板设置在箱斗左右两端，在箱斗前后两侧对称地设置有两根转轴，箱斗通过两根转轴分别与两块弧形抓盖转动连接，在箱斗顶部的左右两端设置有液压缸固定座，在液压缸固定座上设置有液压缸，液压缸的伸缩顶杆与箱斗内的拉板连接，拉板的下端分别与两根连杆铰链连接，两根连杆的另一端分别与弧形抓盖内侧上的耳板铰链连接；所述箱斗以及弧形抓盖上均布置有排水孔。

上述栅前清污机中，所述拉板的中间设置有条形导向槽，固定在端板上的导向杆穿入条形导向槽内并可在条形导向槽内滑动。

上述栅前清污机中，所述活动式清污斗的顶部两端分别设置有定滑轮，两个定滑轮通过钢丝绳分别与两台清污机起吊机连接，两台清污机起吊机采用联动拉杆连接在一起，从而实现同步行走。

上述栅前清污机中，所述拦污栅的栅前设置有导向槽，在活动式清污斗的两端设置有可在导向槽内滑动的导向轴。

上述栅前清污机中，两个弧形抓盖闭合口的边缘设置了相互配合的齿耙。

同时，本发明还提供一种采用上述栅前清污机的清污方法，包括以下步骤：

(1)首先通过行走小车沿着导轨将栅前清污机移动至拦污栅上方，然后向液压缸内注油，使液压缸的伸缩顶杆伸出，从而将弧形抓盖打开；

(2)启动清污机起吊机，缓慢下放栅前清污机，使栅前清污机两端的导向轴沿着拦污栅外侧的导向槽向下移动，在栅前清污机向下移动的同时，弧形抓盖上的齿耙则向下打捞缠绕在拦污栅上的污物，由于箱斗以及弧形抓盖上均布置有排水孔，在向下打捞的过程中，污物则全部留在箱斗内，当栅前清污机移动至拦污栅的底部时，污物打捞过程结束；

(3)反向启动清污机起吊机，清污机起吊机通过钢丝绳拉动栅前清污机向上提升至水面以上，最后将打捞上来的污物堆放在弃渣平台上，并通过拖车将污物由弃渣平台运输出场。

由于采用上述技术方案，本发明的优点在于：本发明在两个弧形抓盖闭合口的边缘设置了相互配合的齿耙，当清污时，齿耙伸入拦污栅上的栅条中，将挂在拦污栅上的杂物刮入箱斗内。同时，由于在箱斗以及弧形抓盖上均设置有排水孔，弧形抓盖在下降的过程中水流从箱斗以及弧形抓盖上的排水孔排出，而漂浮的大小污物及从拦污栅上刮下的污物则被排出的水流带入箱斗内，此时将两个弧形抓盖闭合并将整个栅前清污机上提，抓污斗内的水则由箱斗以及弧形抓盖上的排水孔排出，将污物全部留在箱斗内，这样便可将污物彻底清除。因此，本发明能方便快捷地清理拦污栅上的垃圾污物，减小流水通过拦污栅的阻力，有利于水电站输水洞的正常通水及水库引水洞的正常供水。

附图说明

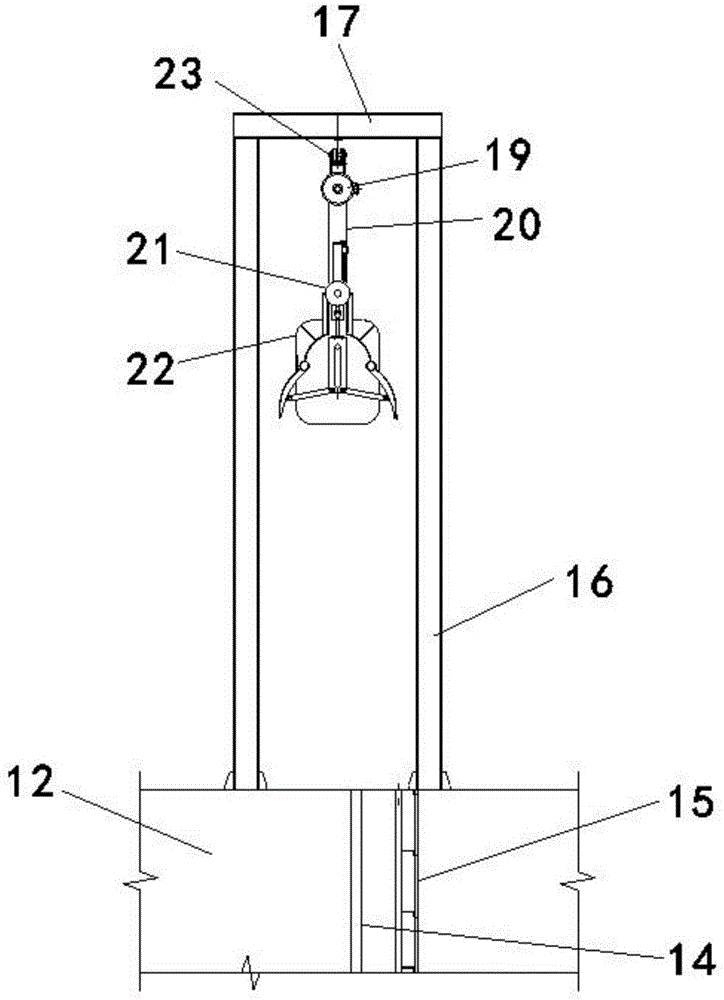

图1是本发明中栅前清污机的结构示意图；

图2是图1的左视图；

图3是本发明中活动式清污斗的结构示意图；

图4是图3的E放大图；

图5是活动式清污斗的弧形抓盖打开时的结构示意图；

图6是活动式清污斗的弧形抓盖关闭时的结构示意图。

附图标记说明：12-水库出水口或入水口，13-导向轴，14-导向槽，15-拦污栅，16-立柱，17-导轨，18-联动拉杆，19-清污机起吊机，20-钢丝绳，21-定滑轮，22-活动式清污斗，23-行走小车，24-弧形抓盖，25-液压缸，26-液压缸固定座，27-伸缩顶杆，28-导向杆，29-拉板，30-端板，31-转轴，32-条形导向槽，33-连杆，34-箱斗，35-耳板，36-排水孔，37-齿耙。

具体实施方式

为了使本发明目的、技术方案和优点更加清楚，下面结合附图和实施例对本发明作进一步的详细说明。

本发明的实施例：参见图1及图2，本发明的栅前清污机包括设置在水库出水口或入水口12处的拦污栅15、设置在水库出水口或入水口12顶部的立柱16以及设置在立柱16上的导轨17，在导轨17上设置有行走小车23，在行走小车23下方安装有清污机起吊机19，清污机起吊机19通过钢丝绳20与活动式清污斗22上的定滑轮21连接；所述拦污栅15的栅前设置有导向槽14，在活动式清污斗22的两端设置有可在导向槽14内滑动的导向轴13。参见图3～6，所述活动式清污斗22包括箱斗34、弧形抓盖24以及端板30，所述的端板30设置在箱斗34左右两端，在箱斗34前后两侧对称地设置有两根转轴31，箱斗34通过两根转轴31分别与两块弧形抓盖24转动连接，两个弧形抓盖24闭合口的边缘设置了相互配合的齿耙37。在箱斗34顶部的左右两端设置有液压缸固定座26，在液压缸固定座26上设置有液压缸25，液压缸25的伸缩顶杆27与箱斗34内的拉板29连接，拉板29的下端分别与两根连杆33铰链连接，两根连杆33的另一端分别与弧形抓盖24内侧上的耳板35铰链连接，所述拉板29的中间设置有条形导向槽32，固定在端板30上的导向杆28穿入条形导向槽32内并可在条形导向槽32内滑动；所述箱斗34以及弧形抓盖24上均布置有排水孔36。

如果活动式清污斗22的体积较大，单台清污机起吊机19的提升能力有限，则可以同时采用两台清污机起吊机19来吊运活动式清污斗22。实施时，在活动式清污斗22的顶部两端分别设置定滑轮21，两个定滑轮21通过钢丝绳20分别与两台清污机起吊机19连接，两台清污机起吊机19采用联动拉杆18连接在一起，从而实现同步行走。

对拦污栅进行清污时，具体实施步骤如下：

(1)首先通过行走小车23沿着导轨17将栅前清污机9移动至拦污栅15上方，然后向液压缸25内注油，使液压缸25的伸缩顶杆27伸出，从而将弧形抓盖24打开；

(2)启动清污机起吊机19，缓慢下放栅前清污机9，使栅前清污机9两端的导向轴13沿着拦污栅15外侧的导向槽13向下移动，在栅前清污机9向下移动的同时，弧形抓盖24上的齿耙37则向下打捞缠绕在拦污栅15上的污物，由于箱斗34以及弧形抓盖24上均布置有排水孔36，在向下打捞的过程中，污物则全部留在箱斗34内，当栅前清污机9移动至拦污栅15的底部时，污物打捞过程结束；

(3)反向启动清污机起吊机19，清污机起吊机19通过钢丝绳20拉动栅前清污机9向上提升至水面以上，最后将打捞上来的污物堆放在弃渣平台上，并通过拖车将污物由弃渣平台运输出场。
