一种用于安装电厂取排水管的钢浮箱的制作方法

本实用新型涉及一种用于安装电厂取排水管的钢浮箱。

背景技术：

随着经济和社会的持续发展，用电量也飞速增长，为了满足人们生产和生活的用电需求，其主要方式是发电厂的改建、扩建和增容，其中许多是火电站和核电站。火力发电和核能发电都需要对发电设备进行冷却，这就需要大量的冷却水。因此，大型核电、火电站大多靠近海湾、河口、湖泊、水库等处选址，以便就地利用水资源实现冷却。取排水工程是决定发电厂热能效率高低的重要因素之一。取排水管的安装平面位置精度控制要求高，若控制不到位，极易造成较大累积误差。因此需要采用钢浮箱助浮安装取排水管，以满足取排水管的安装精度。

技术实现要素：

本实用新型的目的在于克服现有技术的缺陷而提供一种用于安装电厂取排水管的钢浮箱，它的整体结构可靠，抵抗风险能力强。

本实用新型的目的是这样实现的：一种用于安装电厂取排水管的钢浮箱，包括由前封板、后封板、顶板、底板和两侧板构成的横截面为矩形的封闭仓，其中，

所述封闭仓的中部通过一块隔板分为前仓和后仓；

所述前封板的上部并排地设有一个前仓通气阀、两个前仓进水阀、一个后仓通气阀和两个后仓进水阀，该前封板的下部并排地设置一个前仓出水阀和一个后仓出水阀；所述后仓通气阀通过一根后仓通气管与后仓连通；

所述两个后仓进水阀一一对应地通过两根后仓进水管与后仓连通；

所述后仓出水阀通过一根后仓出水管与后仓连通；

所述后仓通气管、后仓进水管和后仓出水管均沿前仓的长度方向水平设置并且它们的内端头均穿过所述隔板伸入后仓。

上述的用于安装电厂取排水管的钢浮箱，其中，所述前封板的上下端分别相对地设置一对端部吊耳；所述顶板上对应前仓的中部两侧和后仓的中部两侧分别相对地设置一个上部吊耳。

上述的用于安装电厂取排水管的钢浮箱，其中，所述前仓和后仓的长度相同；所述封闭仓的总长度与单节取排水管的长度适配。

上述的用于安装电厂取排水管的钢浮箱，其中，所述底板的前后部分别设置一对滚轮。

本实用新型的用于安装电厂取排水管的钢浮箱，它的整体结构可靠，抵抗风险能力强。它刚度和承载能力完全可以满足工程需要，解决了取排水管自身浮力不足的问题，满足了取排水管的安装精度。

附图说明

图1是本实用新型的用于安装电厂取排水管的钢浮箱的前视图；

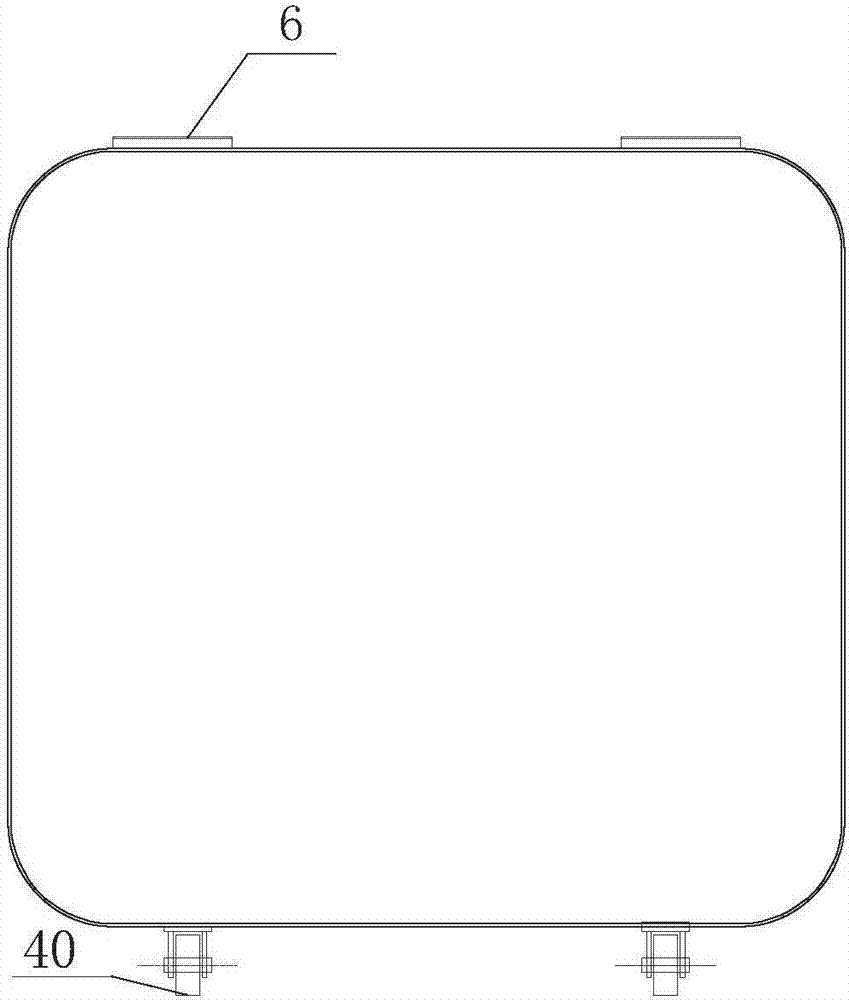

图2是本实用新型的用于安装电厂取排水管的钢浮箱的后视图；

图3是本实用新型的用于安装电厂取排水管的钢浮箱的俯视图；

图4是本实用新型的用于安装电厂取排水管的钢浮箱的轴向剖面图。

具体实施方式

下面将结合附图对本实用新型作进一步说明。

请参阅图1至图4，本实用新型的用于安装电厂取排水管的钢浮箱，包括由前封板1、后封板2、顶板3、底板4和两侧板5、5’构成的横截面为矩形的封闭仓，其中，

封闭仓的中部通过一块隔板20分为前仓10和后仓30；前仓10和后仓30的长度相同；封闭仓的总长度与单节取排水管的长度适配；封闭仓的横截面的长度和宽度分别小于单节取排水管的内孔的横截面的长度和宽度；

前封板1的上部并排地设有一个前仓通气阀11、两个前仓进水阀12一个后仓通气阀13和两个后仓进水阀14，该前封板1的下部并排地设置一个前仓出水阀15和一个后仓出水阀16；

后仓通气阀13通过一根后仓通气管130与后仓30连通；该后仓通气管130沿前仓10的长度方向水平设置并且它的内端头均穿过隔板20伸入后仓30；

两个后仓进水阀14一一对应地通过两根后仓进水管140与后仓30连通；该两根后仓进水管140沿前仓10的长度方向水平设置并且它们的内端头均穿过隔板20伸入后仓30；

后仓出水阀16通过一根后仓出水管160与后仓30连通；该后仓出水管160沿前仓10的长度方向水平设置并且它们的内端头均穿过隔板20伸入后仓30；

为了便于吊装，在前封板1的上下端分别相对地设置一对端部吊耳21；并在顶板3上对应前仓10的中部两侧和后仓30的中部两侧分别相对地设置一个上部吊耳22；

为了便于运输，在底板4的前后部分别设置一对滚轮40。

本实用新型的钢浮箱在制作时，在前仓10和后仓30的内腔中安装了泡沫。在取排水管安装过程中，可以塞在待装取排水管内，也可以绑扎在待装取排水管外，使待装取排水管下沉。若是内塞在取排水管内，还得在顶板3的左右边分别垫一块木板条6、6’。当待装取排水管下沉到设定的水下标高并与前一节取排水管对接后，通过两个前仓进水阀12、12’和两个后仓进水阀14、14’对钢浮箱内进行注水下沉，便于钢浮箱拆除施工，并由起重船拉出取排水管，完成该取排水管的安装工作。

本实用新型的用于安装电厂取排水管的钢浮箱，它的整体结构可靠，抵抗风险能力强。它刚度和承载能力完全可以满足工程需要，解决了取排水管自身浮力不足的问题，满足了取排水管的安装精度。

以上实施例仅供说明本实用新型之用，而非对本实用新型的限制，有关技术领域的技术人员，在不脱离本实用新型的精神和范围的情况下，还可以作出各种变换或变型，因此所有等同的技术方案也应该属于本实用新型的范畴，应由各权利要求所限定。
