一种城市雨水管道净化收集装置的制作方法

本实用新型涉及一种雨水收集装置，特别涉及一种城市雨水管道净化收集装置。

背景技术：

雨水收集就是将雨水收集起来,经过一定的设施和药剂处理后,得到符合某种水质指标的水再利用的过程，在我们生活的地球上，不论是地下储水层的水，还是江河里的水，最早都是从天上掉下来的，当雨水落到地面，透过土壤、石层渗灌到地下储水层，带上了矿物质和盐等有益于人类健康的物质，最关键的是，地下水硬度一般偏高，而回用雨水可以节省地下水处理中使用的软水材料，还可在洗涤时节省肥皂、洗涤剂等，因此，对科学的雨水收集、合理储存及节能使用是节能减排的一个有效途径，是充分发挥雨水利用价值的有效保障，根据雨水源不同，可粗略分为两类：屋顶雨水，屋顶雨水相对干净，杂质、泥沙及其他污染物少，可通过弃流和简单过滤后，直接排入蓄水系统，进行处理后使用，地面雨水，地面的雨水杂质多，污染物源复杂，在弃流和粗略过滤后，还必须进行沉淀才能排入蓄水系统，初期雨水经过多道预处理环节，保证了所收集雨水的水质，采用蓄水模块进行蓄水，有效保证了蓄水水质，同时不占用空间，施工简单、方便，更加环保、安全，通过压力控制泵和雨水控制器可以很方便地将雨水送至用水点，同时雨水控制器可以实时反应雨水蓄水池的水位状况，从而到达用水点，通过模块式蓄水箱收集到的雨水资源用来冲洗厕所、浇洒路面、浇灌草坪、水景补水，甚至用于循环冷却水和消防水，可以缓解目前城市水资源紧缺的局面，是一种开源节流的有效途径。

在现有的雨水收集净化的技术条件基础上，在雨水收集的功能性以及便捷性上依然存在很多不足的地方，大部分雨水收集装置都比较庞大，内部设置比较复杂，操作十分不便，比较小型的雨水收集器当中，收集的雨水不能得到合理的过滤以及排污，容易出现故障，对内部维修比较不便，同时造成了大量的资源浪费以及环境污染。

技术实现要素：

本实用新型要解决的技术问题是克服现有技术的缺陷，提供一种城市雨水管道净化收集装置。

为了解决上述技术问题，本实用新型提供了如下的技术方案：

本实用新型一种城市雨水管道净化收集装置，包括净化管，所述净化管的顶端设置有提手，所述净化管的内部设置有过滤夹层，所述过滤夹层的两端均设置有控制把手，所述过滤夹层的底端设置有注水管，所述注水管的内部设置有阀门控制球，所述阀门控制球的两端均设置有连接支架，所述过滤夹层的底部设置有蓄水池，所述蓄水池的底端设置有蓄水底座，所述蓄水底座的内部设置有污水排放管，所述污水排放管的上设置有排污阀。

作为本实用新型的一种优选技术方案，所述净化管的一侧设置有雨水进水管，所述净化管的一侧设置有雨水出水管。

作为本实用新型的一种优选技术方案，所述阀门控制球与控制把手通过连接支架相连接。

作为本实用新型的一种优选技术方案，所述过滤夹层的内部设置有明矾过滤层，所述明矾过滤层的顶端设置有杀菌消毒层。

与现有技术相比，本实用新型的有益效果如下：

本实用新型是一种城市雨水管道净化收集装置，可有效的对雨水管道进行净化，可方便的进行拆分更换，进行维护，可有效的对雨水进行过滤收集，对污水进行沉淀排放，有效的提高工作效率，本设计其结构简单，构思巧妙，从根本上解决了通用型过滤器无法在雨水收集系统中直接过滤的问题，保证在降雨过滤状态下，无人操作、不堵塞、不反洗，过滤顺畅，适合于城市雨水管道，实用性强。

附图说明

附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。在附图中：

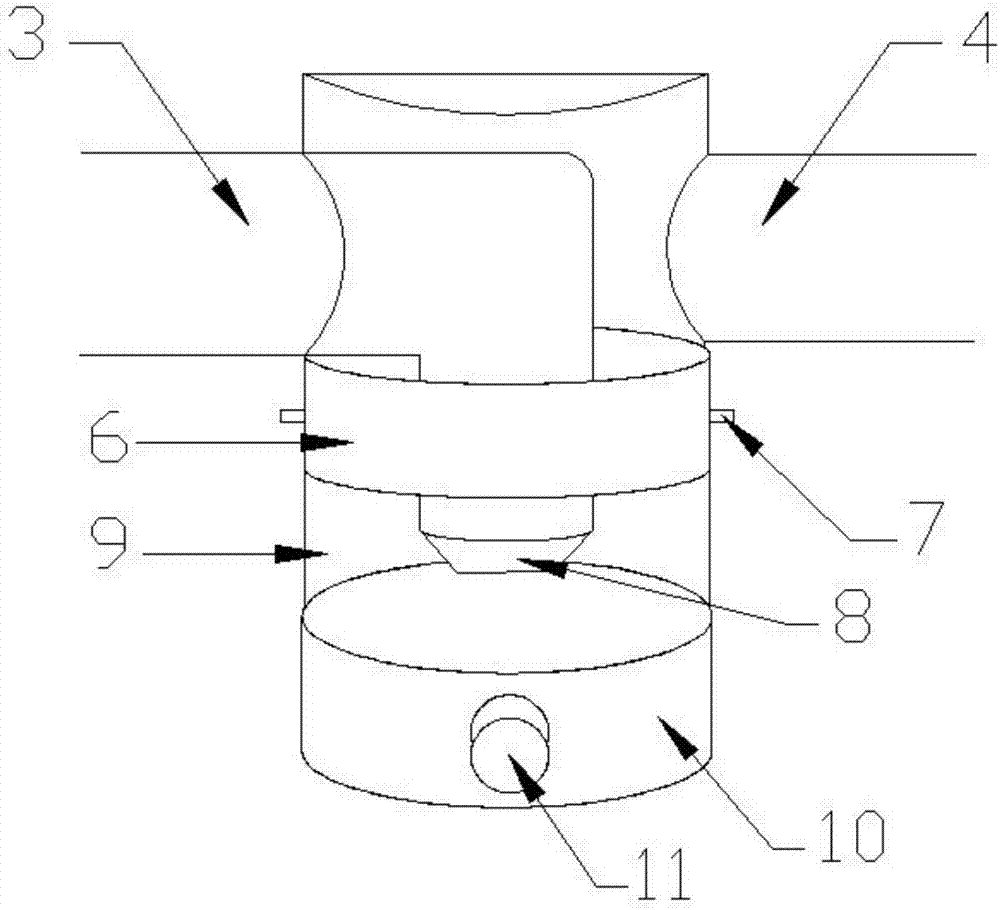

图1是本实用新型的整体结构示意图；

图2是本实用新型的内部结构示意图之一；

图3是本实用新型的内部结构示意图之二；

图4是本实用新型的局部结构示意图；

图中：1、净化管；2、提手；3、雨水进水管；4、雨水出水管；5、污水排放管；6、过滤夹层；7、控制把手；8、注水管；9、蓄水池；10、蓄水底座；11、排污阀；12、连接支架；13、阀门控制球；14、杀菌消毒层；15、明矾过滤层。

具体实施方式

以下结合附图对本实用新型的优选实施例进行说明，应当理解，此处所描述的优选实施例仅用于说明和解释本实用新型，并不用于限定本实用新型。

实施例1

如图1-4所示，本实用新型提供一种城市雨水管道净化收集装置，包括净化管1，净化管1的顶端设置有提手2，净化管1的内部设置有过滤夹层6，过滤夹层6的两端均设置有控制把手7，过滤夹层6的底端设置有注水管8，注水管8的内部设置有阀门控制球13，阀门控制球13的两端均设置有连接支架12，过滤夹层6的底部设置有蓄水池9，蓄水池9的底端设置有蓄水底座10，蓄水底座10的内部设置有污水排放管5，污水排放管5的上设置有排污阀11。

进一步的，净化管1的一侧设置有雨水进水管3，净化管1的一侧设置有雨水出水管4，在净化管1两侧分别安装雨水进水管3与雨水出水管4，在净化管1内部进行过滤，安装十分便捷，简单合理。

阀门控制球13与控制把手7通过连接支架12相连接，通过调节阀门控制球13可对内部进行进水控制，调节流速，实用性强。

过滤夹层6的内部设置有明矾过滤层15，明矾过滤层15的顶端设置有杀菌消毒层14，通过过滤夹层6可对雨水进行过滤，通过明矾沉淀进行排放，通过消毒杀菌进行使用。

具体的，本实用新型在使用的时候，雨水通过进水管3进入到注水管8，注入到蓄水池9当中进行蓄水，当蓄水池9的水蓄满后将通过过滤夹层6进行过滤，通过明矾过滤层15进行污水沉淀，通过杀菌消毒层14进行杀菌消毒，通过了过滤夹层6的雨水，雨水将通过出水管4进行流出，在使用的过程中可通过控制把手7控制注水管8内部的阀门控制球13，用于控制雨水进入的开关与流速，沉淀的污水将在蓄水底座10进行堆积，通过打开排污阀11将沉淀堆积的污水通过污水排放管5进行排放，使用的过程当中出现的故障或者需要维护时可通过提手2进行拉出进行维护更换，十分便捷。

本实用新型一种城市雨水管道净化收集装置，可有效的对雨水管道进行净化，可方便的进行拆分更换，进行维护，对雨水进行有效的过滤收集，对污水进行沉淀排放，有效的提高工作效率，本设计其结构简单，构思巧妙，从根本上解决了通用型过滤器无法在雨水收集系统中直接过滤的问题，保证在降雨过滤状态下，无人操作、不堵塞、不反洗，过滤顺畅，适合于城市雨水管道，实用性强。

最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
