一种改进型控水阀装置的制作方法

本实用新型涉及水阀设备领域，尤其涉及一种改进型控水阀装置。

背景技术：

一般传统习用的落水头结构大多由集水槽和盖板，在盖板表面设有多个过滤孔用来过滤菜渣或毛发等杂物。由于集水槽直接与排水管相通，而且盖板的过滤孔是完全开放的，导致排水管中长年累积的恶臭会轻易从过滤孔排入室内。此外，排水管末段直接是连同室外，容易让蟑螂蚊虫等害虫侵入室内，进而散播登革热等病菌，严重影响居家环境的清洁与卫生，为目前尚待克服解决的问题与缺点。

技术实现要素：

本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种改进型控水阀装置。

为了实现上述目的，本实用新型采用了如下技术方案：

一种改进型控水阀装置，包括控水槽、通孔和盖板，所述通孔设置在控水槽内，所述通孔内设置有过滤槽，所述过滤槽的周边设置有斗状螺旋座，所述盖板底部设置有斗状螺旋座对应的密封体，所述盖板通过密封体与斗状螺旋座旋转连接。

优选地，所述过滤槽的周边对应通孔设置有挡板。通过挡板便于安装取出过滤槽，对过滤槽内的物体进行清理处理。

优选地，所述过滤槽的底部设置有过滤板。过滤板将水中的杂质过滤，避免杂质进入排水管造成排水管堵塞，并产生异味。

优选地，所述过滤槽内底部通过安装座安装有底板，所述底板的面积小于斗状螺旋座底部的面积。在盖板底部的密封体通过斗状螺旋座螺旋进入通孔内时，底板与密封体的顶部接触时，使得盖体处无法将水排出。

优选地，所述盖板上设置有控水孔。对较大杂物进行首次过滤，减少过滤槽清洗的次数。

本实用新型中，将过滤槽通过挡板安装进通孔内，盖板通过底部的密封体与斗状螺旋座螺旋安装进过滤槽内，并与过滤槽底部的底板接触，控水槽内水无法通过通孔排出，轻轻螺旋盖板，使盖板底部的密封体与斗状螺旋座慢慢松开，密封体底部与底板空出间隙，控水槽内的水通过通孔排入过滤槽内，盖板上的控水孔将水中的较大杂质过滤，过滤槽对较小的杂质过滤，降低过滤槽清理的几率。该改进型控水阀装置，结构简单，使用方便，有效的对排水管起到防堵塞的效果，并起到很好的防臭防虫效果。

附图说明

图1为本实用新型提出的一种改进型控水阀装置的结构示意图；

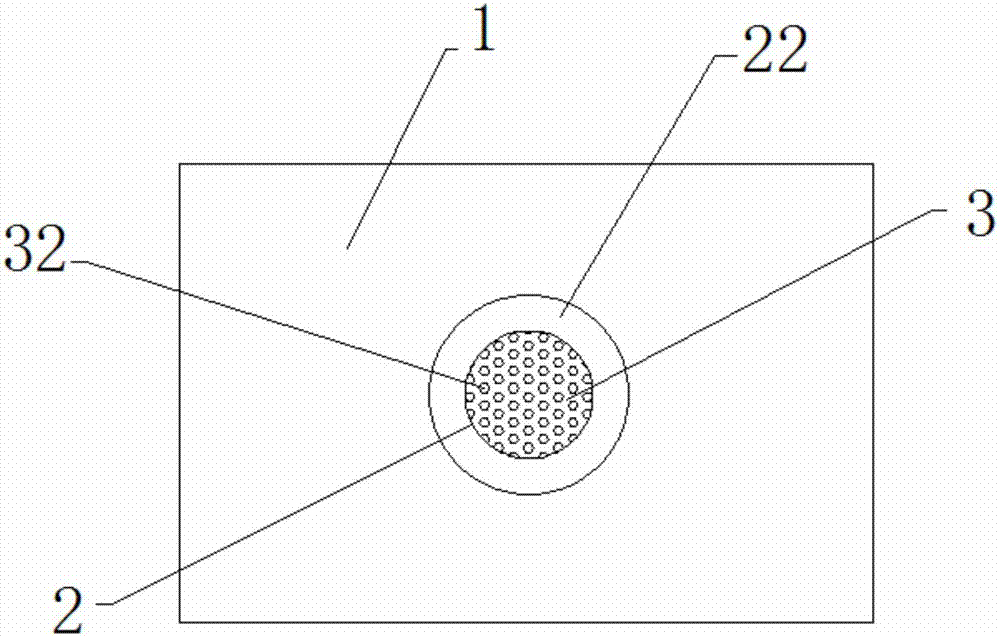

图2为本实用新型提出的一种改进型控水阀装置的俯视图；

图3为本实用新型提出的一种改进型控水阀装置的通孔处结构示意图。

图中：1控水槽；11斗状螺旋座；2通孔；21过滤槽；22挡板；23过滤板；24挡板；241安装在；3盖板；31密封体；32控水孔。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

参照图1-3，一种改进型控水阀装置，包括控水槽1、通孔2和盖板3，所述通孔2设置在控水槽1内，所述通孔2内设置有过滤槽21，所述过滤槽21的周边对应通孔2设置有挡板22。通过挡板22便于安装取出过滤槽21，对过滤槽21内的物体进行清理处理。所述过滤槽21的底部设置有过滤板23。过滤板23将水中的杂质过滤，避免杂质进入排水管造成排水管堵塞，并产生异味。所述过滤槽21内底部通过安装座241安装有底板24，所述底板24的面积小于斗状螺旋座11底部的面积。在盖板3底部的密封体31通过斗状螺旋座11螺旋进入通孔2内时，底板24与密封体31的顶部接触时，使得盖体3处无法将水排出。所述过滤槽21的周边设置有斗状螺旋座11，所述盖板3底部设置有斗状螺旋座11对应的密封体31，所述盖板3通过密封体31与斗状螺旋座11旋转连接。所述盖板3上设置有控水孔32。对较大杂物进行首次过滤，减少过滤槽21清洗的次数。

本实用新型中，将过滤槽21通过挡板22安装进通孔2内，盖板3通过底部的密封体31与斗状螺旋座11螺旋安装进过滤槽21内，并与过滤槽21底部的底板24接触，控水槽1内水无法通过通孔2排出，轻轻螺旋盖板3，使盖板3底部的密封体31与斗状螺旋座11慢慢松开，密封体31底部与底板24空出间隙，控水槽1内的水通过通孔2排入过滤槽21内，盖板3上的控水孔32将水中的较大杂质过滤，过滤槽21对较小的杂质过滤，降低过滤槽21清理的几率。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
