一种公路施工养护罩的制作方法

本实用新型属于道路施工领域，具体涉及一种公路施工养护罩。

背景技术：

公路施工完毕后，比如水泥浇注完毕后，需要在一定时间内盖上保温用的材料，目前常用的材料为废弃麻袋或由稻草、麦子秸秆所制的草帘盖片，虽然保温效果较好，但一则铺设十分麻烦，二则材料损耗较大，因为一般来说，上述材料均为一次性使用，一次使用完毕后，当肥料扔掉成本比较高，这样既浪费人力又浪费物力；由于水分不断的流失需要再浇水进行养护，而大雨也会对施工路面造成损害，铺设也比较费时费力，所以一次性的草帘盖片的使用相当具有局限性。

技术实现要素：

为克服上述现有技术的不足和缺陷，本实用新型提供本实用新型的目的是提供一种能够多次重复使用、铺设简单方便、容易拆卸、成本低廉的公路施工养护罩。

一种公路施工养护罩，包括矩形保温席，所述保温席包括雨水防护罩和填充物其内的保温层；所述保温席的左端设有至少一个短轴套，所述短轴套内穿设有一个连接杆，所述连接杆的一端焊接有C型手拉杆，所述C型手拉杆的另一端为自由端；所述保温席的右端设有一长轴套，所述长轴套内穿设有转动轴，所述转动轴的两端均设有的转动轮，所述转动轴的两侧还设有梯形拉杆，所述梯形拉杆通过钢轴套套接在所述转动轴上。

所述保温席由多个保温席单元组成，中间的保温席单元的两侧均设有侧翼，一侧的侧翼设有圆毛，另一侧的侧翼上设有刺毛，相邻的保温席单元之间通过圆毛和刺毛粘扣相连；左右两端的保温席单元仅在一侧设有带圆毛或刺毛的侧翼。

所述保温席单元上设有拉链，所述保温层可以填充更换。

所述保温层为秸秆或者稻草制成的草席。

所述保温层为聚氨酯泡沫层。

所述连接杆的另一端朝向C型手拉杆弯曲。

所述保温席的的左端设有两个短轴套。

所述梯形拉杆的手握处设有防滑的颗粒状凸起。

本实用新型在使用时，工作人员将连接杆穿入短轴套，然后手持C型手拉杆将保温席的一端固定，另外的一到两个工作人员拉住梯形拉杆往后退，随转动轮转动将保温席逐步展开，当到达适合位置，将已展开的保温席单元从未展开的保温席单元上取下，将连接杆从短轴套中撤出；使用后，将未展开的保温席单元与已展开的保温席单元粘扣在一起，手推梯形拉杆，保温席随转动轮转动卷起。

本实用新型的有益技术效果：本实用新型采用两头拉动的结构来拉开保温席，大大提高了铺设的效率，本实用新型的保温席包括雨水防护罩和其内的保温层，保温效果和锁水效果好，不需要不间断地给公路补水，大大的降低了劳动力支出和经济支出，降低了公路的建筑成本，并且本实用新型的保温席不像单纯铺设的草帘盖片，可重复利用，符合当前环保绿色的理念；本实用新型的保温席是由若干个保温席单元组成，因此可以根据路段的长短选择使用保温席的长度，灵活使用不浪费；每个保温席单元的雨水防护罩上设有拉链，因此当雨水防护罩或者保温层破损而不能使用时，可以通过单独更换雨水防护罩或者雨水防护罩内的保温层来修复保温席，大大节约了成本。因此，本实用新型的公路施工养护罩能够多次重复使用，保温锁水效果好，铺设简单灵活，容易拆卸，成本低廉。

附图说明

下面结合附图和具体实施方式对本实用新型作进一步详细的说明。

图1为本实用新型的结构示意图；图2为本实用新型的保温席单元的结构示意图；附图标记：1、保温席；2、雨水防护罩；3、短轴套；4、连接杆；5、C型手拉杆；6、长轴套；7、转动轴；8、转动轮；9、梯形拉杆；10、钢轴套；11、保温席单元；12、侧翼；13、拉链。

具体实施方式

如图1所示，一种公路施工养护罩，包括矩形保温席1，所述保温席1包括雨水防护罩2和填充物其内的保温层，所述保温层为聚氨酯泡沫层；所述保温席1的左端设有两个短轴套3，所述短轴套3内穿设有一个连接杆4，所述连接杆4的一端焊接有C型手拉杆5，所述C型手拉杆5的另一端为自由端，方便连接杆4的穿入和撤出，所述连接杆4的另一端朝向C型手拉杆5弯曲，保证在铺设保温席手持C型手拉杆4将其一端固定时，连接杆4不易从短轴套3中自动滑出；所述保温席1的右端设有一长轴套6，所述长轴套6内穿设有转动轴7，所述转动轴7的两端均设有的转动轮8，所述转动轴7的两侧还设有梯形拉杆9，因为保温席的铺设距离和宽度都很大，一个人操作比较吃力，梯形拉杆9的设计可以方便多人同时推拉使力不拥挤，所述梯形拉杆9的手握处设有防滑的颗粒状凸起，所述梯形拉杆9通过钢轴套10套接在所述转动轴7上。

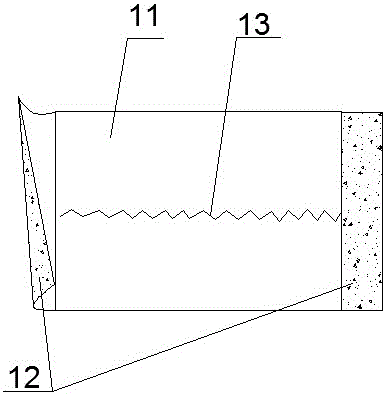

如图2所示，与实施例1不同的是，所述保温席1由多个保温席单元11组成，中间的保温席单元的两侧均设有侧翼12，一侧的侧翼设有圆毛，另一侧的侧翼上设有刺毛，相邻的保温席单元之间通过圆毛和刺毛粘扣相连；左右两端的保温席单元仅在一侧设有带圆毛或刺毛的侧翼。方便根据实际的铺设长度选择使用多长的保温席，并且方便个别保温席单元在破损后可以及时更换而不影响整体使用，因此进一步的提高了保温席的重复利用率。

如图2所示，与实施例2不同的是，所述保温席单元11上设有拉链13，所述保温层可以填充更换。进一步的提高了保温席的重复利用率。

与实施例1-3不同的是，所述保温层为秸秆或者稻草制成的草席。单纯的采用秸秆或者稻草制成的草席进行铺设，不仅铺设费时费力，并且使用一次之后经过风吹日晒雨淋就不得以报废，不能进行重复使用。

与实施例1-4不同的是，所述保温席1的的左端设有一个短轴套3。

与实施例5不同的是，所述保温席1的的左端设有三个短轴套3。

以上所述的本实用新型实施方式，并不构成对本实用新型保护范围的限定，任何在本实用新型的精神和原则之内所作的修改、等同替换和改进等，均应包含在本实用新型的权利要求保护范围之内。
