一种装有照明指示灯的升降式电动车位锁的制作方法

本发明提供了一种装有照明指示灯的升降式电动车位锁。当车辆离开停车位、电动车位锁上部横杆升起时，照明指示灯就会自动点亮并保持，当电动车位锁上部横杆降落后，照明指示灯自动熄灭并保持。

背景技术：

目前，升降式电动车位锁都不具有照明指示功能。当升降式电动车位锁安装的车位没有照明或照明条件较差且车位没有车辆停放时，电动车位锁上部横杆升起突兀在地面不易被行人发现，存在安全隐患，行人极易绊倒引发人员伤亡事故。

技术实现要素：

当升降式电动车位锁上部横杆升起时，照明指示灯被点亮并保持，当升降式电动车位锁上部横杆降落后，照明指示灯失电熄灭并保持。

本发明解决其技术问题所采用的技术方案是：

升降式电动车位锁本身带有的电源可以为照明指示灯⑤提供电源，照明指示灯⑤工作电源与其保持匹配。在升降式电动车位锁上部横杆③中按装照明指示灯⑤，在升降式电动车位锁下部固定横杆④的上部安装自动复位行程开关②，用开关的常闭触点控制照明指示灯⑤的点亮或熄灭。

当电动车位锁上部横杆③升起与下部固定横杆④处于分离位置后，安装在下部固定横杆④上部的自动复位行程开关②触板被释放，其常闭触点复位后闭合，照明指示灯⑤点亮并保持，同时，照明指示灯⑤点亮后可以将有车位编号(X)的透光板①照亮，更便于停车人辨识停车位。当电动车位锁上部横杆③降落后与下部固定横杆④处于接近位置，安装在下部固定横杆④上部的自动复位行程开关②触板被上部横杆③按压，其常闭触点断开，照明指示灯⑤熄灭并保持，以便省电。

本发明创造的有益效果是：

能够使没有照明或照明条件较差安装升降式电动车位锁的车位，在没有车辆停放时，即使升降式电动车位锁上部横杆③升起突兀在地面，有了照明指示灯⑤行人也较易发现其存在，以消除安全隐患，避免行人绊倒引发伤亡事故，同时透光板①上车位编号(X)也会更明显的被显示，有利于停车人辨识停车位。

附图说明

下面结合附图和实施例对本发明作进一步说明

图1是本发明所涉升降式电动车位锁上部横杆升起后在直立位置正面正视示意图

图2是本发明所涉升降式电动车位锁上部横杆升起后在直立位置侧面正视示意图

图3是图1中(A)区域自动复位行程开关触板释放复位状态放大图

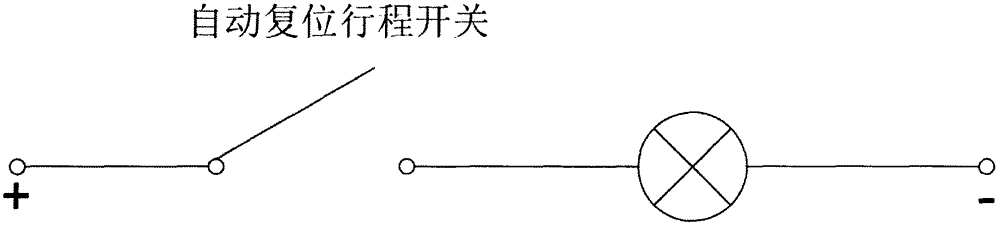

图4是本发明所涉升降式电动车位锁升起在直立位置照明指示灯电路图

图5是本发明所涉升降式电动车位锁上部横杆在降落位置正面正视示意图

图6是本发明所涉升降式电动车位锁上部横杆在降落位置侧面正视示意图

图7是图5中(A)区域自动复位行程开关触板被上部横杆与下部固定横杆按压状态放大图

图8是本发明所涉升降式电动车位锁自动复位行程开关触板被按压状态照明指示灯电路图

图中①表示有车位编号的透光板，②表示自动复位行程开关，③表示升降式电动车位锁上部横杆，④表示升降式电动车位锁下部固定横杆，⑤表示照明指示灯，X表示车位编号数字

下面结合实施例对本发明作进一步说明

在图1和图2中，当本发明所涉升降式电动车位锁上部横杆③上升时，上部横杆③与下部固定横杆④分离，自动复位行程开关②触板复位释放，图3是图1(A)区域自动复位行程开关②复位释放状态放大图，从中可更清晰了解自动复位行程开关②触板在复位释放状态，此时，对应图4中，照明指示灯⑤电路中自动复位行程开关②常闭触点接通，照明指示灯⑤被点亮并保持时，图1和图2中照明光通过有车位编号(X)的透过板①指示电动车位锁的存在并将车位编号(X)照亮。反之，在图5和图6中，当本发明所涉升降式电动车位锁上部横杆③到降落位置后，电动车位锁上部横杆③与下部固定横杆④在接近位置，自动复位行程开关②触板被上部横杆③按压于下部固定横杆④之间，图7是图5(A)区域自动复位行程开关②触板被按压状态放大图，从中可更清晰了解自动复位行程开关②触板被按压的状态，此时，对应图8中，照明指示灯⑤电路中自动复位行程开关②常闭触点断开，照明指示灯⑤失电熄灭并保持。
