用于钢管拱桥合拢段施工的临时锁定装置的制作方法

本实用新型涉及桥梁施工的辅助装置，具体是一种用于钢管拱桥合拢段施工的临时锁定装置。

背景技术：

钢管拱桥合拢段的施工是整个施工的关键，合拢段的施工将改变施工过程的受力体系，在施工时必须保证这一体系的过渡平稳进行。其次，钢管拱桥在节段安装过程中，由于受到日照温差、抗风稳定性较差等诸多因素的影响，安装误差会逐渐累积。节段的安装精度对拱桥线形的精确定位有重要影响。

因此，除了对钢管拱桥进行有效曲线线形控制外，有必要在节段拼接处设置临时锁定结构，对节段进行精确定位，以保证工程施工时的精度与设计精度相同。

技术实现要素：

本实用新型要解决的技术问题是提供一种用于钢管拱桥合拢段施工的临时锁定装置，该装置可以实现钢管拱合拢段节段准确定位、提高钢管拱桥安装过程中的安装精度，本装置构造简单，使用方便。

为解决上述技术问题，本实用新型采用如下技术方案：

一种用于钢管拱桥合拢段施工的临时锁定装置，包括垫板、螺杆，所述的垫板设置在钢管主拱管的端头，垫板上设有压力传感器；相连接的钢管拱主拱管之间设有两个同轴设置的螺杆，螺杆的根部与压力传感器连接，螺杆的端部均与同一个螺母连接，两个螺杆与该螺母设置为花兰螺栓。

螺母从中间向两端为反向螺纹，螺杆的螺纹与螺母的螺纹相配合，使螺母与两个螺杆设置为花兰螺栓。

本实用新型的临时锁定装置的工作过程如下：

首先，在进行钢管拱桥合拢段施工前，现场测量两拱肋间垫板之间的间距，调节花兰螺栓，使花兰螺栓的总长度略小于垫板之间的间距。

其次，将压力传感器、花兰螺栓固定在垫板上。再次调节花兰螺栓，使两端顶紧，并根据压力传感器测量压力数据，使压力达到施工设计的压力值。

最后，测量拱肋钢管接口间距并修割合拢段钢管，然后进行合拢段的施工。

采用上述技术方案的本实用新型，与现有技术相比，其有益效果是：

通过设置临时锁定装置，利用螺杆、螺母调节钢管拱合拢段节段之间的压力，通过压力传感器显示数据，从而能保证调节后的压力大小与设置值完全相同，故能够实现钢管拱合拢段节段准确定位、提高钢管拱桥安装过程中的安装精度，且本装置构造简单，使用方便。

进一步的，本实用新型的优选方案是：

所述的垫板连接固定槽钢钢件，压力传感器及螺杆设置在槽钢钢件的钢槽内。通过设置槽钢钢件，可以对方便的安装压力传感器及螺杆，进一步提高钢管拱合拢段节段准确定位，保证调节压力数值的准确性。

所述的槽钢钢件及螺杆相对应的位置设有圆孔，圆孔内设有销轴，销轴固定槽钢钢件与螺杆。通过设置圆孔、销轴，可以对螺杆及槽钢钢件形成固定，提高连接的稳定性，从而提高调节螺杆时，压力数值测量的准确性。

所述的钢管主拱管分段平行设置，相邻的钢管主拱管与钢管主拱管的顶部与顶部、底部与底部分别通过钢管拱盖板连接固定；钢管拱盖板之间设有相互垂直设置的竖向钢板、横向钢板；竖向钢板的上下两端分别与钢管拱盖板连接固定；横向钢板的两端分别与钢管拱主拱管连接固定。上述设置使钢管拱合拢段节段的同一侧的节段，通过钢管拱盖板、竖向钢板、横向钢板形成良好的连接固定与支撑，从而进一步提高连接的稳定性，提高测量压力数据的准确性。

所述的垫板为两块，一块垫板与槽钢钢件连接，另一块垫板通过垂直设置的竖向钢板、横向钢板与钢管拱主拱管连接。两块垫板相应位置设有连接孔、高强螺栓，垫板与垫板通过连接孔、高强螺栓连接固定。上述设置，可以进一步方便螺杆、螺母及压力传感器等部件的连接固定，使安装调节更方便。

附图说明

图1是本实用新型实施例的结构示意图；

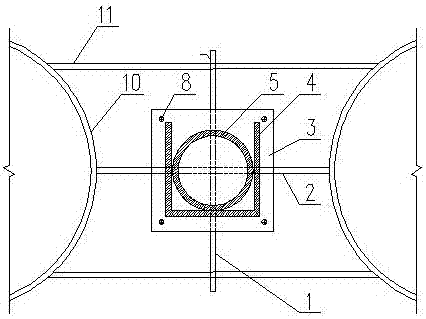

图2是图1的A-A向剖视图；

附图标记说明：1－竖向钢板；2－横向钢板；3－垫板；4－槽钢钢件；5－螺杆；6－螺母；7－圆孔；8－高强螺栓；9－压力传感器；10－钢管拱主拱管；11－钢管拱盖板。

具体实施方式

下面结合实施例，进一步说明本实用新型。

参见图1、图2，一种用于钢管拱桥合拢段施工的临时锁定装置，由垫板3、螺杆5组成；垫板3设置在钢管主拱管的端头，垫板3上设有压力传感器9；相连接的钢管拱主拱管10之间设有两个同轴设置的螺杆5，螺杆5的根部与压力传感器9连接，螺杆5的端部均与同一个螺母6连接，两个螺杆5与该螺母6设置为花兰螺栓。

螺母6从中间向两端为反向螺纹，螺杆5的螺纹与螺母6的螺纹相配合，使螺母6与两个螺杆5设置为花兰螺栓。

钢管主拱管分段平行设置，相邻的钢管主拱管与钢管主拱管的顶部与顶部、底部与底部分别通过钢管拱盖板11连接固定；钢管拱盖板11之间设有相互垂直设置的竖向钢板1、横向钢板2；竖向钢板1的上下两端分别与钢管拱盖板11连接固定；横向钢板2的两端分别与钢管拱主拱管10连接固定。

垫板3连接固定槽钢钢件4，压力传感器9及螺杆5设置在槽钢钢件4的钢槽内。通过设置槽钢钢件4，可以对方便的安装压力传感器9及螺杆5，进一步提高钢管拱合拢段节段准确定位，保证调节压力数值的准确性。槽钢钢件4及螺杆5相对应的位置设有圆孔7，圆孔7内设有销轴，销轴固定槽钢钢件4与螺杆5。通过设置圆孔7、销轴，可以对螺杆5及槽钢钢件4形成固定，提高连接的稳定性，从而提高调节螺杆5时，压力数值测量的准确性。

垫板3为两块，一块垫板3与槽钢钢件4连接，另一块垫板3通过垂直设置的竖向钢板1、横向钢板2与钢管拱主拱管10连接。两块垫板3相应位置设有连接孔、高强螺栓8，垫板3与垫板3通过连接孔、高强螺栓8连接固定。上述设置，可以进一步方便螺杆5、螺母6及压力传感器9等部件的连接固定，使安装调节更方便。

以上所述仅为本实用新型的具体实施方式，但本实用新型的保护不限于此，任何本技术领域的技术人员所能想到的与本技术方案技术特征等同的变化或替代，都涵盖在本实用新型的保护范围之内。
