一种医用中药材切片装置的制作方法

本发明涉及一种切片装置，尤其涉及一种医用中药材切片装置。

背景技术：

传统中药材讲究地道药材，是指在-特定自然条件、生态环境的地域内所产的药材，因生产较为集中，栽培技术、采收加工也都有一定的讲究，以致较同种药材在其他地区所产者品质佳、疗效好。中药材种类繁多，来源广泛，各种药材又具有多种化学成分。

切片装置是切制薄而均匀组织片的机械，组织用坚硬的石蜡或其他物质支持，每切一次借切片厚度器自动向前(向刀的方向)推进所需距离，厚度器的梯度通常为1微米。

人工对中药材进行切片会让切片的中药材厚度不一，而切片机会产生噪音，在药店并不适合安放，切片机还需要连接电源，比较繁琐，安全性比较低，因此亟需研发一种装置体积小、效率高、操作简便，省电又安全的医用中药材切片装置。

技术实现要素：

(1)要解决的技术问题

本发明为了克服人工对中药材进行切片会让切片的中药材厚度不一，而机用切片机会产生噪音，在药店并不适合安放，切片机还需要连接电源，比较繁琐，安全性比较低的缺点，本发明要解决的技术问题是提供一种装置体积小、效率高、操作简便，省电又安全的医用中药材切片装置。

(2)技术方案

为了解决上述技术问题，本发明提供了这样一种医用中药材切片装置，包括有第一滑轨、左支架、第一滑块、固定块、第一弹簧、切板、挡块、滑轮、拉绳、挂钩、第一气缸、导向板、导向孔、压杆、一字孔、导向杆、滚轴、固定板、第二弹簧、弹性棘齿、第二滑轨、第二滑块、切刀、轴承座、棘轮、大绕线盘、中绕线盘、小绕线盘、挂环、棘爪和拉紧弹簧，第一滑轨上滑动式连接有两个第一滑块，第一滑块的顶端连接有切板，切板的右侧连接有挡块，第一滑轨的右侧连接有固定块，固定块与右侧第一滑块之间连接有第一弹簧，第一滑轨的左端连接有左支架，左支架中部和下部均设有滑轮，切板的左端连接有拉绳，拉绳另一端绕过两个滑轮并连接有挂钩，左支架右侧从上至下依次连接有压杆、导向板和第一气缸，压杆左端与左支架铰接连接，压杆中部开有一字孔，导向板的右侧开有导向孔，导向孔内设有导向杆，导向杆的上方连接有滚轴，滚轴位于一字孔内，导向孔上方的导向杆上连接有固定板，固定板与导向板之间连接有第二弹簧，导向杆的左侧下方均匀间隔的连接有弹性棘齿，导向杆的下端连接有切刀，导向板底部右侧连接有第二滑轨，第二滑轨上滑动式连接有两个第二滑块，第二滑块的左侧面连接在导向杆的右侧下方上，第一气缸的伸缩杆连接有轴承座，轴承座的前侧连接有棘轮，棘轮与弹性棘齿啮合，棘轮的前侧连接有大绕线盘，大绕线盘的前侧连接有中绕线盘，中绕线盘的前侧连接有小绕线盘，大绕线盘、中绕线盘和小绕线盘上均连接有挂环，第一气缸的伸缩杆前侧铰接连接有棘爪，棘爪的顶端与棘轮啮合，棘爪的右侧中部与第一气缸的伸缩杆前侧之间连接有拉紧弹簧。

优选地，还包括有第二气缸、安装板和压轮，第二滑轨的右侧面竖直连接有第二气缸，第二气缸的伸缩杆上连接有安装板，安装板的底部设有压轮。

优选地，第二气缸的行程为15cm。

优选地，拉绳的材质为钢丝绳。

优选地，压轮的直径为4cm，长为20cm。

优选地，切刀的形状为三棱柱。

工作原理：使用本发明时，操作人员将需要切片的中药材放在切板上，并根据中药材切片厚度将挂钩合适的绕线盘上，中药材需要切普通的厚度时将挂钩挂在中绕线盘上的挂环上；中药材需要切较厚的厚度时将挂钩挂在大绕线盘上的挂环上；中药材需要切较薄的厚度时将挂钩挂在小绕线盘上的挂环上。控制第一气缸伸长，带动棘轮向右运动，使棘轮与弹性棘齿啮合，拉绳拉动切板向左运动，带动第一滑块向左滑动，第一弹簧被拉伸，压下压杆，使滚轴带动导向杆向下运动，带动固定板向下运动，第二弹簧被压缩，带动弹性棘齿向下运动，第二滑块随之向下运动，因为棘轮与弹性棘齿啮合，所以弹性棘齿向下运动会使棘轮转动，从而带动绕线盘转动收回拉绳，在拉紧弹簧的配合下，棘爪在顺时针转动的棘轮的齿背上滑过，棘爪能够防止棘轮逆时针转动，拉绳再次带动切板向左运动，带动第一滑块向左运动，第一弹簧再次拉伸，导向杆运动带动切刀向下运动，对中药材进行切片，切下过程完毕后，操作人员将压杆放开，在第二弹簧的弹力作用下，第二弹簧伸长，将固定板和压杆向上弹回，压杆、导向杆和固定板回到原位，弹性棘齿滑过棘轮的齿背并向上运动，带动切刀带上运动，如此反复，当中药材切片完毕后，操作人员将切片好的中药材取下装好并将最后一段无法切片的中药材进行后期处理即可。然后控制第一气缸缩短至原位，在弹力的作用下，第一弹簧收缩，拉动第一滑块向右运动，操作人员向右拨动棘爪，使棘爪与棘轮左侧分离，拉紧弹簧被拉伸，受第一弹簧弹力作用，带动绕线盘逆时针转动将拉绳全部放出，拉动第一滑块向右滑动回到原位，操作人员放开棘爪，在拉紧弹簧的作用下，棘爪与棘轮左侧接触并啮合，将挂钩取下即可。

因为还包括有第二气缸、安装板和压轮，第二滑轨的右侧面竖直连接有第二气缸，第二气缸的伸缩杆上连接有安装板，安装板的底部设有压轮。控制第二气缸伸长，带动安装板和压轮向下运动，压轮与中药材接触，将中药材按住，方便切片。

因为拉绳的材质为钢丝绳，钢丝绳的强度高、自重轻、工作平稳、不易骤然整根折断，工作可靠。

(3)有益效果

本发明达到了装置体积小、效率高、操作简便，省电又安全的效果。

附图说明

图1为本发明的第一种主视结构示意图。

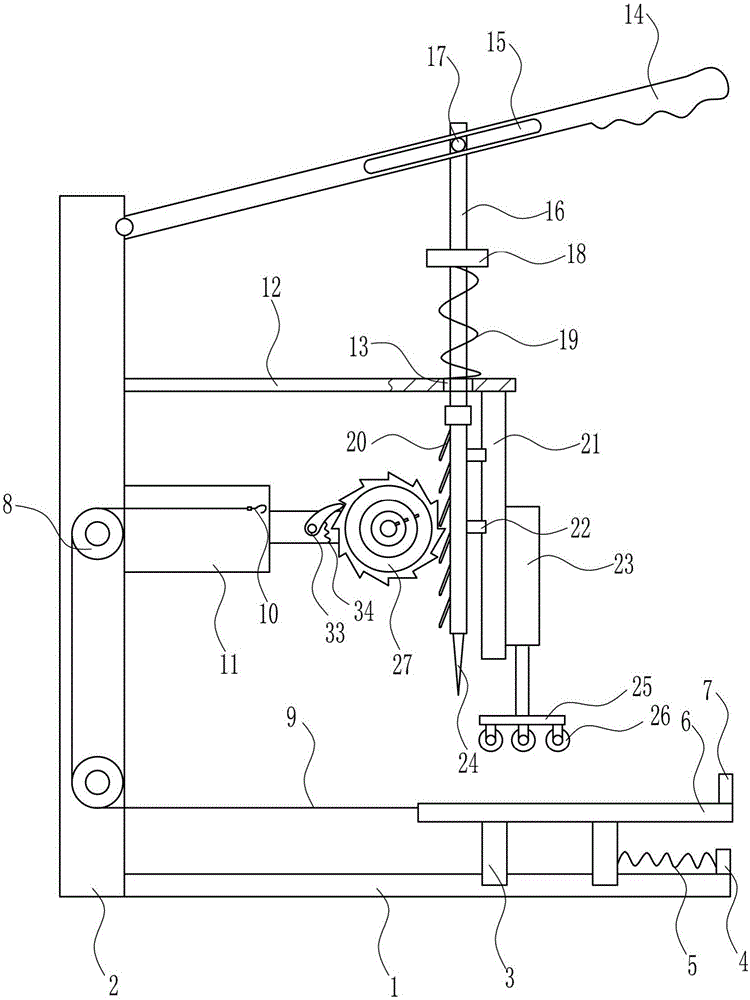

图2为本发明的第二种主视结构示意图。

图3为本发明棘轮放大后结构示意图。

图4为本发明棘轮左视结构示意图。

图5为本发明切刀的立体结构示意图。

附图中的标记为：1-第一滑轨，2-左支架，3-第一滑块，4-固定块，5-第一弹簧，6-切板，7-挡块，8-滑轮，9-拉绳，10-挂钩，11-第一气缸，12-导向板，13-导向孔，14-压杆，15-一字孔，16-导向杆，17-滚轴，18-固定板，19-第二弹簧，20-弹性棘齿，21-第二滑轨，22-第二滑块，23-第二气缸，24-切刀，25-安装板，26-压轮，27-轴承座，28-棘轮，29-大绕线盘，30-中绕线盘，31-小绕线盘，32-挂环，33-棘爪，34-拉紧弹簧。

具体实施方式

下面结合附图和实施例对本发明作进一步的说明。

实施例1

一种医用中药材切片装置，如图1-5所示，包括有第一滑轨1、左支架2、第一滑块3、固定块4、第一弹簧5、切板6、挡块7、滑轮8、拉绳9、挂钩10、第一气缸11、导向板12、导向孔13、压杆14、一字孔15、导向杆16、滚轴17、固定板18、第二弹簧19、弹性棘齿20、第二滑轨21、第二滑块22、切刀24、轴承座27、棘轮28、大绕线盘29、中绕线盘30、小绕线盘31、挂环32、棘爪33和拉紧弹簧34，第一滑轨1上滑动式连接有两个第一滑块3，第一滑块3的顶端连接有切板6，切板6的右侧连接有挡块7，第一滑轨1的右侧连接有固定块4，固定块4与右侧第一滑块3之间连接有第一弹簧5，第一滑轨1的左端连接有左支架2，左支架2中部和下部均设有滑轮8，切板6的左端连接有拉绳9，拉绳9另一端绕过两个滑轮8并连接有挂钩10，左支架2右侧从上至下依次连接有压杆14、导向板12和第一气缸11，压杆14左端与左支架2铰接连接，压杆14中部开有一字孔15，导向板12的右侧开有导向孔13，导向孔13内设有导向杆16，导向杆16的上方连接有滚轴17，滚轴17位于一字孔15内，导向孔13上方的导向杆16上连接有固定板18，固定板18与导向板12之间连接有第二弹簧19，导向杆16的左侧下方均匀间隔的连接有弹性棘齿20，导向杆16的下端连接有切刀24，导向板12底部右侧连接有第二滑轨21，第二滑轨21上滑动式连接有两个第二滑块22，第二滑块22的左侧面连接在导向杆16的右侧下方上，第一气缸11的伸缩杆连接有轴承座27，轴承座27的前侧连接有棘轮28，棘轮28与弹性棘齿20啮合，棘轮28的前侧连接有大绕线盘29，大绕线盘29的前侧连接有中绕线盘30，中绕线盘30的前侧连接有小绕线盘31，大绕线盘29、中绕线盘30和小绕线盘31上均连接有挂环32，第一气缸11的伸缩杆前侧铰接连接有棘爪33，棘爪33的顶端与棘轮28啮合，棘爪33的右侧中部与第一气缸11的伸缩杆前侧之间连接有拉紧弹簧34。

还包括有第二气缸23、安装板25和压轮26，第二滑轨21的右侧面竖直连接有第二气缸23，第二气缸23的伸缩杆上连接有安装板25，安装板25的底部设有压轮26。

第二气缸23的行程为15cm。

拉绳9的材质为钢丝绳。

压轮26的直径为4cm，长为20cm。

切刀24的形状为三棱柱。

工作原理：使用本发明时，操作人员将需要切片的中药材放在切板6上，并根据中药材切片厚度将挂钩10合适的绕线盘上，中药材需要切普通的厚度时将挂钩10挂在中绕线盘30上的挂环32上；中药材需要切较厚的厚度时将挂钩10挂在大绕线盘29上的挂环32上；中药材需要切较薄的厚度时将挂钩10挂在小绕线盘31上的挂环32上。控制第一气缸11伸长，带动棘轮28向右运动，使棘轮28与弹性棘齿20啮合，拉绳9拉动切板6向左运动，带动第一滑块3向左滑动，第一弹簧5被拉伸，压下压杆14，使滚轴17带动导向杆16向下运动，带动固定板18向下运动，第二弹簧19被压缩，带动弹性棘齿20向下运动，第二滑块22随之向下运动，因为棘轮28与弹性棘齿20啮合，所以弹性棘齿20向下运动会使棘轮28转动，从而带动绕线盘转动收回拉绳9，在拉紧弹簧34的配合下，棘爪33在顺时针转动的棘轮28的齿背上滑过，棘爪33能够防止棘轮28逆时针转动，拉绳9再次带动切板6向左运动，带动第一滑块3向左运动，第一弹簧5再次拉伸，导向杆16运动带动切刀24向下运动，对中药材进行切片，切下过程完毕后，操作人员将压杆14放开，在第二弹簧19的弹力作用下，第二弹簧19伸长，将固定板18和压杆14向上弹回，压杆14、导向杆16和固定板18回到原位，弹性棘齿20滑过棘轮28的齿背并向上运动，带动切刀24带上运动，如此反复，当中药材切片完毕后，操作人员将切片好的中药材取下装好并将最后一段无法切片的中药材进行后期处理即可。然后控制第一气缸11缩短至原位，在弹力的作用下，第一弹簧5收缩，拉动第一滑块3向右运动，操作人员向右拨动棘爪33，使棘爪33与棘轮28左侧分离，拉紧弹簧34被拉伸，受第一弹簧5弹力作用，带动绕线盘逆时针转动将拉绳9全部放出，拉动第一滑块3向右滑动回到原位，操作人员放开棘爪33，在拉紧弹簧34的作用下，棘爪33与棘轮28左侧接触并啮合，将挂钩10取下即可。

因为还包括有第二气缸23、安装板25和压轮26，第二滑轨21的右侧面竖直连接有第二气缸23，第二气缸23的伸缩杆上连接有安装板25，安装板25的底部设有压轮26。控制第二气缸23伸长，带动安装板25和压轮26向下运动，压轮26与中药材接触，将中药材按住，方便切片。

因为拉绳9的材质为钢丝绳，钢丝绳的强度高、自重轻、工作平稳、不易骤然整根折断，工作可靠。

以上所述实施例仅表达了本发明的优选实施方式，其描述较为具体和详细，但并不能因此而理解为对本发明专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本发明构思的前提下，还可以做出若干变形、改进及替代，这些都属于本发明的保护范围。因此，本发明专利的保护范围应以所附权利要求为准。
