用于实现门体高度调节的铰链机构的制作方法

本发明涉及制冷设备领域，尤其涉及一种用于实现门体高度调节的铰链机构。

背景技术：

冰箱门体安装过程中，由于零部件加工及装配误差，经常会出现门不齐现象。业内多采用在门体下铰链设置与铰链轴螺纹配合的调节块，转动上述调节块，进而通过螺纹传动带动铰链轴及门体上下移动。但上述调节块位于门体底部，位置较低，易被门体遮挡，可视性差；并且上述调节块多使用六角调整部件，其与扳手不易配合，调整难度大，效率低。业内亦提出有采用横向调节部件实现门体升降调整的方案，如中国专利CN103808104 A公开一种冰箱，具有蜗轮蜗杆配合以实现门体高度调节的铰链机构。但其铰链轴与铰链板相固定，蜗轮上下移动行程较短，调节过程中蜗杆与蜗轮相互啮合作用面不稳定，并且蜗轮蜗杆加工工艺较为复杂，制造成本更高。

鉴于此，有必要提供一种新的用于实现门体高度调节的铰链机构。

技术实现要素：

本发明的目的在于提供一种用于实现门体高度调节的铰链机构，能够将门体的上下垂直移动转换为横向调节，操作更为便捷，提高用户体验。

为实现上述发明目的，本发明提供了一种用于实现门体高度调节的铰链机构，包括铰链板、铰链轴及连接所述铰链板与铰链轴的升降组件。所述升降组件包括可枢转安装至铰链板上的锥齿轮轴、锥齿轮以及连接所述锥齿轮与铰链轴的传动轴。所述锥齿轮轴具有与所述锥齿轮相互啮合的锥形齿盘及自锥形齿盘横向延伸的调节杆，所述锥齿轮位于铰链轴的正下方且与所述传动轴固定连接，所述铰链轴套设于传动轴的上端，并且通过铰链轴的内螺纹与传动轴的外螺纹相配合连接；调节锥齿轮轴驱使锥齿轮旋转，使得传动轴与铰链轴发生相互旋转，进而控制铰链轴的上升或下降。

作为本发明的进一步改进，所述铰链轴沿周向朝外延伸形成有支撑平台，所述铰链机构还包括套设于所述铰链轴上且抵压在所述支撑平台上的连接板，所述连接板形成有阻挡部。

作为本发明的进一步改进，所述铰链板上开设有限位孔，所述连接板向下突伸形成有贯穿所述限位孔的定位轴。

作为本发明的进一步改进，所述支撑平台上开设有与所述限位孔位置相对应的定位孔，所述定位轴贯穿所述定位孔。

作为本发明的进一步改进，所述定位轴的下端固定设置有限位件。

作为本发明的进一步改进，所述传动轴上下贯穿所述锥齿轮且所述传动轴向下穿出锥齿轮的部分还形成有卡槽，所述升降组件还包括与所述卡槽相配合以固定所述锥齿轮的卡簧。

作为本发明的进一步改进，所述传动轴还具有沿圆周方向突伸并抵压在铰链板上的抵压部。

作为本发明的进一步改进，所述铰链板上形成有与所述抵压部相适配的凹槽。

作为本发明的进一步改进，所述升降组件还包括用以安装锥齿轮轴的安装支架，所述调节杆穿设于所述安装支架且与所述安装支架可枢转连接。

本发明的有益效果是：本发明铰链机构通过锥齿轮轴的横向朝外延伸设置的调节杆的旋转操作，即能驱动锥齿轮旋转，再使得传动轴与铰链轴通过相互配合的螺纹相互转动，调节铰链轴上下移动，实现门体高度调节，可视性好，操作便捷，提高用户体验。

附图说明

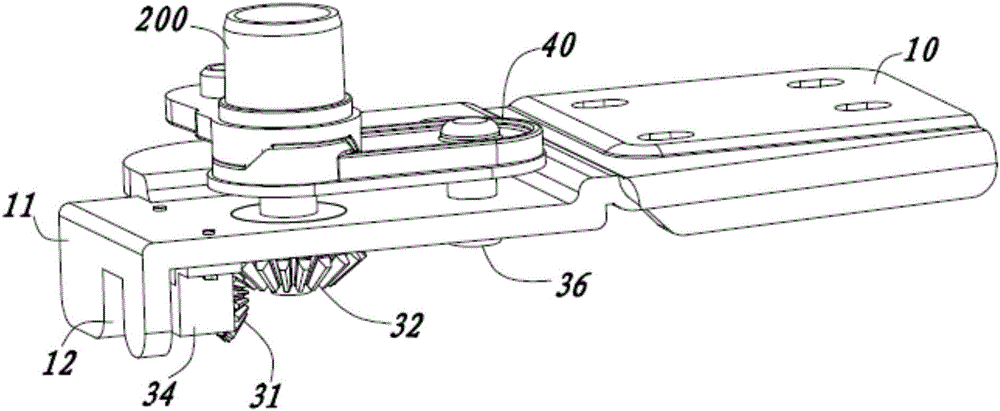

图1是本发明铰链机构的整体结构示意图；

图2是本发明铰链机构与轴套装配后的结构示意图；

图3是图2中铰链机构与轴套装配后的平面示意图；

图4是图3另一角度的平面示意图；

图5是本发明铰链机构及轴套的分解结构示意图。

具体实施方式

以下将结合附图所示的实施方式对本发明进行详细描述。但该实施方式并不限制本发明，本领域的普通技术人员根据该实施方式所做出的结构、方法、或功能上的变换均包含在本发明的保护范围内。

请参阅图1至图5为本发明一较佳实施方式。本发明提供的用于实现门体高度调节的铰链机构100包括铰链板10、铰链轴20及连接所述铰链板10与铰链轴20的升降组件。所述升降组件包括可枢转安装至铰链板10上的锥齿轮轴31、锥齿轮32以及连接所述锥齿轮32与铰链轴20的传动轴33。

所述锥齿轮轴31具有与所述锥齿轮32相互啮合的锥形齿盘311及自锥形齿盘311横向延伸的调节杆312，所述调节杆312水平朝外延伸并形成一六角调节部313。所述锥齿轮32位于所述铰链轴20的正下方且与所述传动轴33固定连接。所述铰链轴20套设于传动轴33的上端，并且通过所述铰链轴20的内螺纹与传动轴33的外螺纹相配合连接（螺纹未图示）。旋转调节锥齿轮轴31，带动锥齿轮32旋转，进而驱使传动轴33与铰链轴20发生相互旋转，实现铰链轴20的升降调节。

所述升降组件还具有用以安装锥齿轮轴31的安装支架34，所述调节杆312穿设于所述安装支架34且与所述安装支架34可枢转连接，所述安装支架34通过固定螺钉341直接固定于所述铰链板10的下方，并且所述安装支架34形成有与所述调节杆312相适配的安装孔342。所述铰链板10形成有向下翻折的折弯部11，所述折弯部11开设有对应于所述六角调节部313及安装孔342的调节开口12。

所述传动轴33上下贯穿所述铰链板10及锥齿轮32，并且所述传动轴33向下穿出锥齿轮32的部分还形成有卡槽331，所述升降组件还包括与所述卡槽331相配合以限定所述锥齿轮32上下滑移的卡簧35。为使得所述锥形轮32能够顺利通过其周向转动驱使传动轴33同步旋转，所述传动轴33还沿径向突伸形成有卡持块332，所述锥齿轮32形成有与所述传动轴33相配合的轴孔321，所述轴孔321的侧壁上设有与所述卡持块332相互卡持限位的的限位槽322。

所述传动轴33还具有沿圆周方向突伸并抵压在铰链板10上的抵压部333；所述铰链板10上形成有与所述抵压部333相适配的凹槽13。优选地，所述抵压部333及凹槽13均设置为圆形。

所述铰链轴20沿周向朝外延伸形成有支撑平台21。所述铰链机构100还包括套设于所述铰链轴20上且抵压在所述支撑平台21上的连接板40。所述连接板40形成有阻挡部41。所述连接板40还沿铰链轴20的圆周方向被固定在铰链板10上，以防止所述连接板40沿所述铰链轴20的圆周方向旋转。

在本实施例中，所述铰链板10上开设有限位孔14，所述支撑平台21上开设有与所述限位孔14位置相对应的定位孔211。所述连接板40突伸形成有向下贯穿所述定位孔211与限位孔14的定位轴42。所述定位轴42随铰链轴20的升降而上下滑动，并使得铰链轴20升降调节过程中，所述定位轴42均位于所述定位孔211与限位孔14中。所述定位轴42的下端固定设置有限位件，所述限位件为一限位螺钉36，所述限位螺钉36具有尺寸超出所述限位孔14的孔径的螺帽361。

冰箱门体下方安装有与所述铰链机构100相配合的轴套200。所述轴套200包括与所述阻挡部41滑动配合的抵持部201、位于抵持部201上方且套设在铰链轴20上的主体部202以及沿所述主体部202周向延伸形成的延伸部203。所述延伸部203还向上突伸形成与门体相固定的固定柱204，以使得门体随轴套200的转动而绕所述铰链轴20进行转动。所述抵持部201与阻挡部41相互配合还能防止门体自动打开，同时有效控制门体的打开角度。

综上所述，本发明铰链机构100通过锥齿轮轴31的横向朝外延伸设置的调节杆312的旋转，即能驱动锥齿轮32旋转，再使得传动轴33与铰链轴20通过相互配合的螺纹转动，调节铰链轴20相对传动轴33上下移动，进而实现门体高度调节，可视性好，操作便捷，提高用户体验。
