一种应用于焊接设备螺纹套和外螺纹拆卸的装置的制作方法

本实用新型涉及机械领域，具体涉及一种应用于焊接设备螺纹套和外螺纹拆卸的装置。

背景技术：

轿车焊装生产线作为轿车生产过程中一个重要的组成部分，其上有各种大大小小的设备和仪器，某些焊接设备或装置中经常会用到一些螺纹套。螺纹套（又称螺套、螺纹护套、钢丝螺套、螺纹丝套、不锈钢螺套等）是由一种高强度、高精度、表面光洁的冷轧菱形不锈钢丝精确成形的螺旋线圈，为高精度内、外螺纹同心体，能形成标准的螺纹，螺纹护套装好后能形成一个符合国际标准的高精度内螺纹，其各项性能均优于攻丝形成的螺纹。而有些机械器件上还装配有螺杆、螺丝等具有外螺纹的结构。在这些螺纹套和具有外螺纹的零件的拆卸过程中，往往会用到一些拆卸工具，但是现有的拆卸工具要么体积较大，操作不便，要么结构简单，功能单一，不能进行其他工作，制约了其适用范围。因此，有必要开发一种功能多样，操作便捷，结构简单的拆卸工具来解决上述问题。

技术实现要素：

本实用新型的目的在于提供一种应用于焊接设备螺纹套和外螺纹拆卸的装置，以解决现有技术中导致的上述多项缺陷。

一种应用于焊接设备螺纹套和外螺纹拆卸的装置，包括圆盘体、手柄和加长连杆，所述手柄焊接固定在圆盘体的一侧，所述加长连杆螺纹连接在圆盘体的另一侧并与手柄对称设置，圆盘体的中心处开设有一个螺纹孔，螺纹孔的四周开设有四个副通孔并两两对称设置，圆盘体的侧面还设有一个圆柱形的锤头，所述锤头的轴心与手柄的轴心垂直。

优选的，所述手柄和加长连杆的尾部表面均设置有防滑网纹。

优选的，所述圆盘体其中一个端面设有环形台阶，环形台阶的内圈形状设置成正六边形或正方形。

优选的，所述环形台阶的端面上内嵌有环形的LED灯条，LED灯条的底部还设有纽扣电池，环形台阶的侧面设有开关按钮并分别与LED灯条和纽扣电池串联。

优选的，所述手柄和加长连杆的形状均为直径外大内小的圆台状，且手柄和加长连杆的外端为曲面。

本实用新型的优点在于：本装置中的螺纹孔可以套相应的外螺纹和设备螺纹套，通过防滑手柄将外螺纹和设备螺纹套进行快速更换，操作方便，结构简单，手柄和加长连杆的设计利用了杠杆原理，可以节省在拆卸的过程的力气，提高拆卸效率，且所述锤头还能够当做锤子使用，功能多样。

附图说明

图1为本实用新型所述的一种应用于焊接设备螺纹套和外螺纹拆卸的装置的主视图。

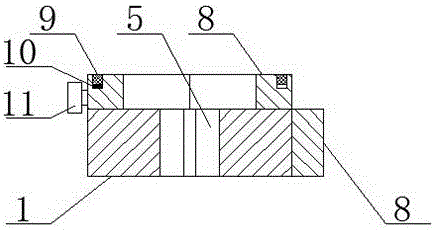

图2为图1中沿A-A方向的剖视图。

其中：1—圆盘体，2—手柄，3—加长连杆，4—螺纹孔，5—副通孔，6—锤头，7—防滑网纹，8—环形台阶，9—LED灯条，10—纽扣电池，11—开关按钮。

具体实施方式

为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。

如图1和图2所示，一种应用于焊接设备螺纹套和外螺纹拆卸的装置，包括圆盘体1、手柄2和加长连杆3，所述手柄2焊接固定在圆盘体1的一侧，所述加长连杆3螺纹连接在圆盘体1的另一侧并与手柄2对称设置，圆盘体1的中心处开设有一个螺纹孔4，螺纹孔4的四周开设有四个副通孔5并两两对称设置，副通孔5可以减少圆盘体1的重量，降低操作强度，圆盘体1的侧面还设有一个圆柱形的锤头6，所述锤头6的轴心与手柄2的轴心垂直，该装置可以将螺纹孔4连接在螺纹套或外螺纹上，通过防滑手柄将外螺纹和设备螺纹套进行快速更换，操作方便，结构简单，手柄2和加长连杆3的设计利用了杠杆原理，可以节省在拆卸的过程的力气，提高拆卸效率，且所述锤头6还能够当做锤子使用，功能多样。

值得注意的是，所述手柄2和加长连杆3的尾部表面均设置有防滑网纹7，用于减少操作过程中出现手打滑的现象。

在本实施例中，所述圆盘体1其中一个端面设有环形台阶8，环形台阶8的内圈形状设置成正六边形或正方形，还可以用来拆卸螺母。

在本实施例中，所述环形台阶8的端面上内嵌有环形的LED灯条9，LED灯条9的底部还设有纽扣电池10，环形台阶8的侧面设有开关按钮11并分别与LED灯条9和纽扣电池10串联，可当做照明设备使用，进一步增强了其实用性。

此外，所述手柄2和加长连杆3的形状均为直径外大内小的圆台状，且手柄2和加长连杆3的外端为曲面，采用适合人手握持的形状设计，提高了操作的便捷性。

基于上述，本实用新型中的螺纹孔4可以套相应的外螺纹和设备螺纹套，通过防滑手柄2将外螺纹和设备螺纹套进行快速更换，操作方便，结构简单，手柄2和加长连杆3的设计利用了杠杆原理，可以节省在拆卸的过程的力气，提高拆卸效率，且所述锤头6还能够当做锤子使用，功能多样。

由技术常识可知，本实用新型可以通过其它的不脱离其精神实质或必要特征的实施方案来实现。因此，上述公开的实施方案，就各方面而言，都只是举例说明，并不是仅有的。所有在本实用新型范围内或在等同于本实用新型的范围内的改变均被本实用新型包含。
