一种恒力剪刀的制作方法

本实用新型属于五金工具领域，具体涉及一种恒力剪刀。

背景技术：

现有技术中，剪刀大都是通过两个刀体连接铆钉制成，这种形式的剪刀在实际应用中，剪切物品时刀体与刀体之间的容易产生间隙，实用的时间越长间隙越大，铆钉之间的衔接出现松动，而在面对较细的剪切物时，便会出现无法剪断的情况，这种形式的剪刀对于剪切物的粗细程度不能很好的适应，使用寿命较短，小部分生产者通过加固铆钉衔接的紧固程度，但是这种方式不能完全根除剪切时刀体的刀刃上形成的垂直应力，所制得的剪刀依旧容易走形。

技术实现要素：

针对现有技术中存在的不足，本实用新型提出一种剪切力恒定、使用寿命长的恒力剪刀。

本实用新型是通过以下技术方案来实现的：

一种恒力剪刀，包括交互刀片、恒力手柄、连接孔、连接轴、上弹簧垫片、上轴帽、下弹簧垫片、下轴帽，所述交互刀片前端为剪切刀刃，后端连接有恒力手柄，在交互刀片的中间位置设有连接孔，两对应的交互刀片交叉并使得连接孔对接，所述连接轴贯穿在两交互刀片的连接孔内，在连接轴的两端分别设有上弹簧垫片、上轴帽、下弹簧垫片、下轴帽，弹簧垫片的外形为M形状的弹簧片，所述上弹簧垫片安装在上轴帽和交互刀片之间，所述下弹簧垫片安装在下轴帽和交互刀片之间。

进一步的，连接轴采用弹性预压轴，所述弹性预压轴采用预拉伸方式安装，使交互刀片装配时产生预压力互相压紧。

本实用新型的有益效果有：

一种恒力剪刀，上弹簧垫片和下弹簧垫片沿连接轴的方向具有一定的伸缩性，使得在裁剪时交互刀片的刀刃部分受力均匀，有效的避免了剪刀使用一段时间后由于磨损出现松动的情况。连接轴采用上下弹簧垫片和弹性预压轴方式，当交互刀片由于磨损出现间隙时，可自动将磨损后的交互刀片互相压紧，解决了现有剪刀使用磨损后出间隙造成报废的问题。这种新型结构可延长剪刀的使用寿命，切实的改良了旧形式剪刀的易损缺陷，提供一种可行性高，实用性强的恒力剪刀。

附图说明

图1为本实用新型的结构示意图。

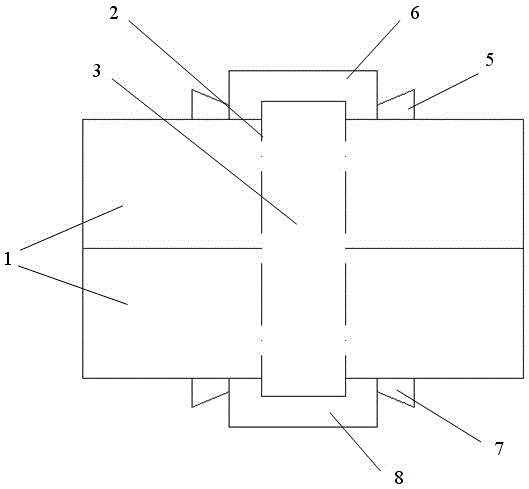

图2为图1中A-A剖视图。

附图中，1: 交互刀片， 2：连接孔， 3：连接轴， 4：恒力手柄， 5：上弹簧垫片， 6：上轴帽， 7：下弹簧垫片， 8：下轴帽。

具体实施方式

以下结合附图对具体实施方式加以说明：

如图1、图2所示，一种恒力剪刀，包括交互刀片1、连接孔2、连接轴3、恒力手柄4、上弹簧垫片5、上轴帽6、下弹簧垫片7、下轴帽8，所述交互刀片1前端为剪切刀刃，剪切刀刃1的一面设置为平行的水平面，另一面设置为平行的倾斜面，后端连接了恒力手柄4，恒力手柄4根据惯用的剪切手指腕设置成特定的圈装，在交互刀片1中间靠后端的位置设有连接孔2，两对应的交互刀片1的平行面贴齐后交叉，并使得连接孔2对接，所述连接轴3贯穿在两交互刀片1的连接孔内，所述连接轴3和连接孔2为配合的圆柱形，在连接轴3的两端连接分别设有上弹簧垫片5、上轴帽6、下弹簧垫片7、下轴帽8，所述上弹簧垫片5安装在上轴帽7和交互刀片1之间，上弹簧垫片5的外形为M的形状，所述下弹簧垫片7安装在下轴帽8和交互刀片1之间，下弹簧垫片7的外形为W的形状，所述连接轴3设置为预压弹性轴，所述弹性预压轴采用预拉伸方式安装，使交互刀片装配时产生预压力互相压紧，在剪切物品时，弹簧垫片5沿连接轴3的方向具有一定的伸缩性，保证了剪切时交互刀片1的剪切刀刃上受力均匀，此外连接轴3中间部分为预压弹性轴，可根据剪切物品的粗细在裁剪时适当调整轴距，确保裁剪的同时还能够延长剪刀的使用寿命。

本实用新型提供了一种恒力剪刀，具体实施该实用新型的技术方案很多，以上所述实施例仅是本实用新型的优选实施方式。应当指出，对于本技术领域的普通技术人员来说，在不脱离本实用新型技术方案的前提下，还可以做出若干改进和修饰，这些改进和修饰也应视为本实用新型的保护范围，本实施例中未明确的各组成部分均可用现有技术加以实现。
