本实用新型涉及一种高精度分切刀装置。
背景技术:
目前,切刀装置被广大厂家普遍使用,其主要的作用就是用于修饰、切割产品的边缘,从而使得产品边缘变得光滑,也可以将产品按照指定的尺寸切割成规定尺寸的成品。但是,目前的切刀装置大多只是定制成一个尺寸,无法简单的换成其他尺寸,造成了使用的不方便,也有的切刀装置存在着结构复杂、切刀笨重的缺点。
技术实现要素:
本实用新型所要解决的技术问题是提供一种结构简单,使用方便,能大大的加快切割的速度,使切割的表面更加光滑,且更换切刀方便的高精度分切刀装置。
本实用新型是通过以下技术方案来实现的:一种高精度分切刀装置,包括顶板,传送装置、一组以上固定装置和底座,所述传送装置设置于顶板与底座中间,所述传送装置由一条传输带、一个以上的从动轮和一个主动轮组成,所述传输带包裹在一个以上的从动轮和一个主动轮上。
每组固定装置均由两条挡板、一块压板、一块防滑块、一手把和一个以上的弹簧组成,两条挡板均平行安装于传输带上,挡板与传输带之间均呈交叉设置,所述压板均设置于两条挡板上端,压板的下端面与两条挡板的上端面相抵,所述压板的长度大于两条挡板之间的距离,所述弹簧均固定安装于压板的两侧,弹簧下端均与传输带相连,所述防滑块固定安装于压板的下端面,所述手把均固定安装于压板上端。
作为优选的技术方案,所述顶板下端固定安装一分切刀安装支架,该分切刀安装支架上固定安装一分切刀,该分切刀正对于压板的边缘处。
作为优选的技术方案,所述底座上固定安装一根以上的传输带支架,该传输带支架上端均与传送装置连接。
作为优选的技术方案,所述主动轮通过驱动装置转动,该驱动装置为一电机。
本实用新型的有益效果是:本实用新型结构简单,使用方便,经济成本低,适用范围广,能大大的加快切割的速度,使切割的表面更加的光滑,且更换切刀简单,大大的增加了工作效率和提高的切割的精度。
附图说明
为了更清楚地说明本实用新型实施例或现有技术中的技术方案,下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍,显而易见地,下面描述中的附图仅仅是本实用新型的一些实施例,对于本领域普通技术人员来讲,在不付出创造性劳动的前提下,还可以根据这些附图获得其他的附图。

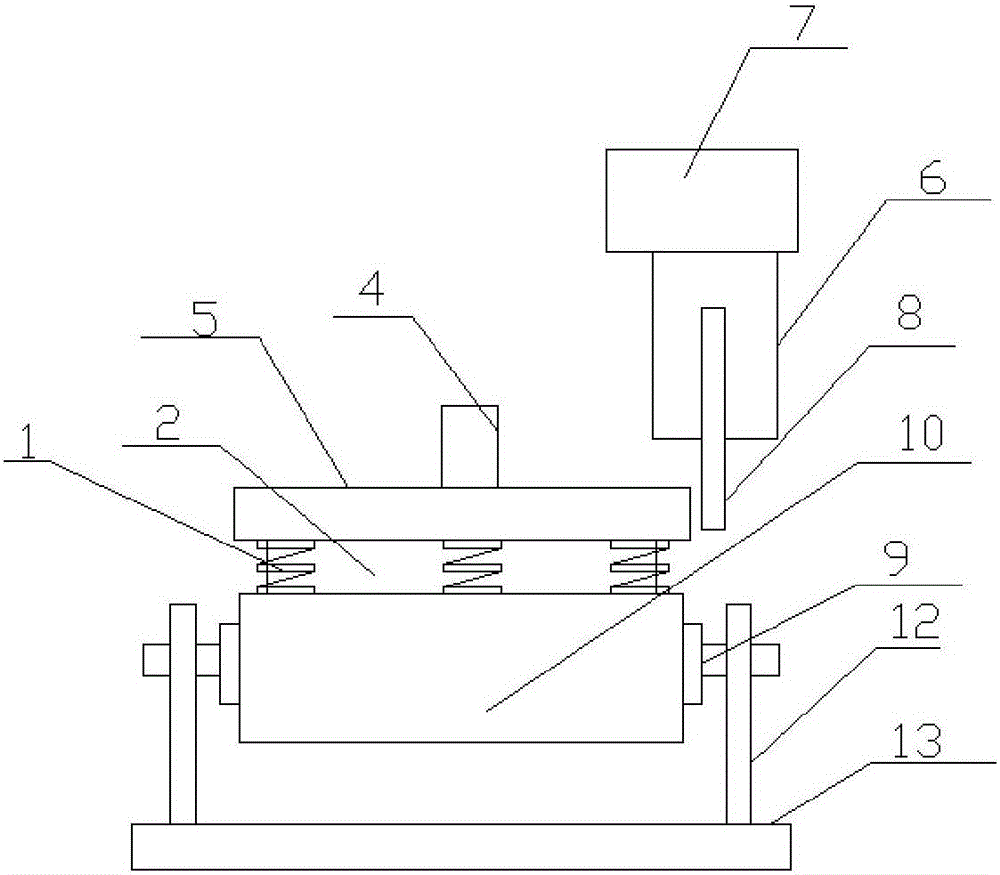

图1为本实用新型的整体结构示意图;
图2为本实用新型的左视图。
具体实施方式
本说明书中公开的所有特征,或公开的所有方法或过程中的步骤,除了互相排斥的特征和/或步骤以外,均可以以任何方式组合。
本说明书(包括任何附加权利要求、摘要和附图)中公开的任一特征,除非特别叙述,均可被其他等效或具有类似目的的替代特征加以替换。即,除非特别叙述,每个特征只是一系列等效或类似特征中的一个例子而已。
如图1所示,本实用新型的一种高精度分切刀装置,包括顶板7,传送装置(未标记)、一组以上固定装置(未标记)和底座13,所述传送装置设置于顶板7与底座13中间,所述传送装置由一条传输带10、一个以上的从动轮9和一个主动轮11组成,所述传输带10包裹在一个以上的从动轮9和一个主动轮11上。
每组固定装置均由两条挡板2、一块压板5、一块防滑块3、一手把4和一个以上的弹簧1组成,两条挡板2均平行安装于传输带10上,挡板2与传输带10之间均呈交叉设置,所述压板5均设置于两条挡板2上端,压板5的下端面与两条挡板2的上端面相抵,所述压板5的长度大于两条挡板2之间的距离,所述弹簧1均固定安装于压板5的两侧,弹簧1下端均与传输带10相连,所述防滑块3固定安装于压板5的下端面,所述手把4均固定安装于压板5上端。
本实施例中,所述顶板7下端固定安装一分切刀安装支架6,该分切刀安装支架6上固定安装一分切刀8,该分切刀8正对于压板5的边缘处;所述底座13上固定安装一根以上的传输带支架12,该传输带支架12上端均与传送装置连接;所述主动轮11通过驱动装置转动,该驱动装置为一电机。
工作原理:先通过手把拿起压板,再将需要切割的物件放置于两条挡板之间,其中切割物件需要切割的一面要超出压板,两挡板之间的距离因事先确定好,一定要与切割物件的宽度相同,防止位移,放置好后,放下压板,通过压板两侧的弹簧能牢固的将切割物件压在两挡板内,且由于压板下端安装了防滑块,大大的加强了切割物件与压板之间的连接,固定后,启动电机,通过传输带将切割物件带动分切刀下,通过分切刀能快速的切割超出压板的切割物件,大大的增加了工作效率和增加了切割的光滑度,且可以多个切割物件一起运行。
本实用新型的有益效果是:本实用新型结构简单,使用方便,经济成本低,适用范围广,能大大的加快切割的速度,使切割的表面更加的光滑,且更换切刀简单,大大的增加了工作效率和提高的切割的精度。
以上所述,仅为本实用新型的具体实施方式,但本实用新型的保护范围并不局限于此,任何不经过创造性劳动想到的变化或替换,都应涵盖在本实用新型的保护范围之内。因此,本实用新型的保护范围应该以权利要求书所限定的保护范围为准。
