一种增加安全系数的快速切纸机的制作方法

本实用新型涉及工业机械设备技术领域，具体为一种增加安全系数的快速切纸机。

背景技术：

切纸机是传统产品，是用来处理印刷后期的纸张裁切需求，从机械式切纸机发展到磁带控制式切纸机，又发展到微机程控、彩色显示、全图像操作引导可视化处理及计算机辅助裁切外部编程和编辑生产数据的裁切系统，使生产准备时间更短，裁切精度更高，劳动强度更低，而操作更安全，工业用切纸机有手动切纸机、电动切纸机、数控切纸机等，主要用于工业用纸或者其他产品的切割，但是现在的切纸机，在工作的时候，不能保证在安全的同时，能够做到完全符合切割的标准。

技术实现要素：

本实用新型的目的在于提供一种增加安全系数的快速切纸机，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种增加安全系数的快速切纸机，包括工作主体和切纸主体，所述工作主体内部右侧下方安装有直流转动电机，所述直流转动电机上安装有转动电机主动轮，所述工作主体内部上方左侧安装有传送带从动轮，所述工作主体内部上方右侧安装有传送带主动轮，所述传送带主动轮中间安装有主动轮转动轴，所述传送带主动轮和传送带从动轮通过传送带主体连接，所述传送带主动轮和转动电机主动轮通过传动皮带连接，所述切纸主体上方安装有液压驱动装置，所述切纸主体外部安装有切纸主体机壳，所述切纸主体内部左侧上方安装有前压紧装置液压缸，所述前压紧装置液压缸内部安装有前压紧活塞，所述前压紧活塞下方安装有前压紧连杆，所述切纸主体内部右侧上方安装有后压紧装置液压缸，所述后压紧装置液压缸内部安装有后压紧活塞，所述后压紧活塞下方安装有后压紧连杆，所述前压紧装置液压缸和后压紧装置液压缸中间安装有切纸主体液压缸，所述切纸主体液压缸内部安装有切纸主体活塞连杆，所述切纸主体活塞连杆下方安装有可更换切刀头。

优选的，所述工作主体下方安装有四个防滑固定支脚，且四个防滑固定支脚均匀分布。

优选的，所述前压紧连杆下方安装有前压紧头。

优选的，所述后压紧连杆下方安装有后压紧头。

优选的，所述可更换切刀头下方安装有切纸刀。

与现有技术相比，本实用新型的有益效果是：本新型是一种增加安全系数的快速切纸机，能够做到在保证切纸效率和效果的同时，保证工作人员的安全，让人们能够放心大胆的使用本新型，本新型中增加了前后压紧装置，能够是纸张在切割的时候，能够固定住不动，让切割刀在下刀的时候不会让纸张发生位移，能够确保切割的质量，本新型工作主体的上表面安装有传送带，能够将纸张从切纸主体外部移动到内部，仅在内部进行切割，让工作人员不用手动去扶纸张，更加确保了安全。

附图说明

图1为本实用增加安全系数的快速切纸机的主视图；

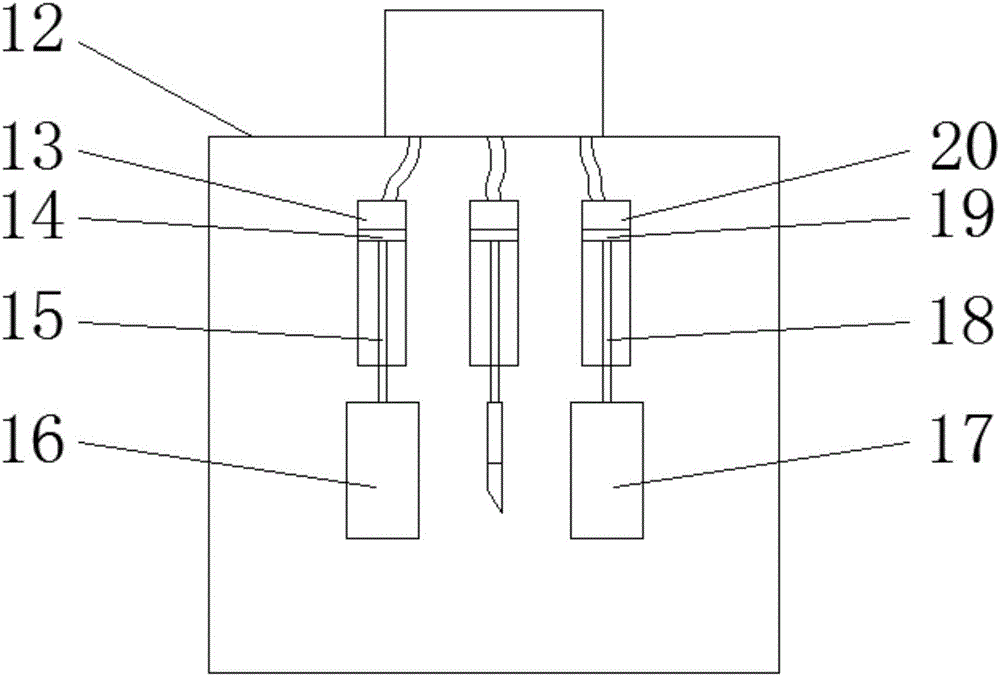

图2为本实用增加安全系数的快速切纸机的切纸主体结构示意图；

图3为本实用增加安全系数的快速切纸机的切纸主体液压缸结构示意图。

图中：1防滑固定支脚、2工作主体、3传送带从动轮、4传送带主体、5液压驱动装置、6切纸主体、7传送带主动轮、8主动轮转动轴、9传动皮带、10转动电机主动轮、11直流转动电机、12切纸主体机壳、13前压紧装置液压缸、14前压紧活塞、15前压紧连杆、16前压紧头、17后压紧头、18后压紧连杆、19后压紧活塞、20后压紧装置液压缸、21切纸主体液压缸、22切纸主体活塞连杆、23可更换切刀头、24切纸刀。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，本实用新型提供一种技术方案：一种增加安全系数的快速切纸机，包括工作主体2和切纸主体6，工作主体2下方安装有四个防滑固定支脚1，且四个防滑固定支脚1均匀分布，工作主体2内部右侧下方安装有直流转动电机11，直流转动电机11上安装有转动电机主动轮10，工作主体2内部上方左侧安装有传送带从动轮3，工作主体2内部上方右侧安装有传送带主动轮7，传送带主动轮7中间安装有主动轮转动轴8，传送带主动轮7和传送带从动轮3通过传送带主体4连接，传送带主动轮7和转动电机主动轮10通过传动皮带9连接，切纸主体6上方安装有液压驱动装置5，切纸主体6外部安装有切纸主体机壳12，切纸主体6内部左侧上方安装有前压紧装置液压缸13，前压紧装置液压缸13内部安装有前压紧活塞14，前压紧活塞14下方安装有前压紧连杆15，前压紧连杆15下方安装有前压紧头16，切纸主体6内部右侧上方安装有后压紧装置液压缸20，后压紧装置液压缸20内部安装有后压紧活塞19，后压紧活塞19下方安装有后压紧连杆18，后压紧连杆18下方安装有后压紧头17，前压紧装置液压缸13和后压紧装置液压缸20中间安装有切纸主体液压缸21，切纸主体液压缸21内部安装有切纸主体活塞连杆22，切纸主体活塞连杆22下方安装有可更换切刀头23，可更换切刀头23下方安装有切纸刀24。

工作原理：使用者在使用本新型时，使用者将需要进行切割的纸张整理好，放在传送带主体4上，通过工作主体2内部的直流转动电机11的转动力，带动转动电机主动轮10和主动轮转动轴8，从而带动传送带主体4进行转动，将纸张带进到切纸主体6内部，前压紧装置液压缸13和后压紧装置液压缸20将下方的前压紧头16和后压紧头17压到纸张上，进行固定，然后切纸刀24在液压驱动装置5的作用力下，向下运动，进行纸张的切割，至此，整个工作流程结束。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
