一种注塑模具运载用滑板车的制作方法

本实用新型涉及一种滑板车，特别涉及一种注塑模具运载用滑板车。

背景技术：

注塑模具是一种生产塑胶制品的工具，具体指将受热融化的材料由高压射入模腔，经冷却固化后，得到成形品。现有的注塑模具质量重，不方便使用者搬运注塑模具，不方便运载注塑模具，不方便安装在注塑机上。

技术实现要素：

本实用新型主要是解决现有技术所存在的技术问题，从而提供一种可以将待搬运的注塑模具放置在载物架上，通过移动轮可以实现灵活移动，从而方便对注塑模具进行灵活搬运，方便运载注塑模具的注塑模具运载用滑板车。

本实用新型的上述技术问题主要是通过下述技术方案得以解决的：

一种注塑模具运载用滑板车，包括载物架，载物架上设有开槽，载物架的底部设有若干移动机构，移动机构包括连接块与安装块，安装块设置在连接块上，安装块的下端与连接块连接，安装块的上端为自由端，连接块与安装块之间设有对接柱；安装块的上端设置在载物架的底部，安装块的上端与载物架通过固定销连接；安装块的下端与连接块之间通过固定螺栓连接，连接块的端部设有若干呈并排布置的移动轮，若干呈并排布置的移动轮之间设有连接轴，连接轴安装在移动轮的轴中心位置，连接轴穿过连接块的端部。

进一步地，所述载物架的两侧设有护板。

进一步地，所述载物架的底部中间位置设有隔座，隔座的下部设有凸块。

进一步地，所述凸块与隔座为一体结构。

进一步地，所述载物架的底部设有加强座。

采用上述技术方案的注塑模具运载用滑板车，通过连接轴可以使移动轮牢固地安装在连接块的端部，通过对接柱可以使连接块与安装块牢固连接，通过固定销可以使安装块与载物架牢固安装；使用者可以将待搬运的注塑模具放置在载物架上，通过移动轮可以实现灵活移动，从而方便对注塑模具进行灵活搬运，方便运载注塑模具。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

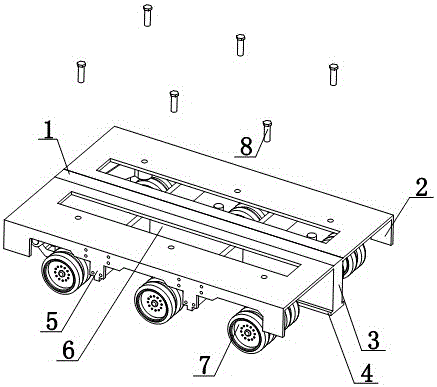

图1为本实用新型注塑模具运载用滑板车的结构示意图；

图2为本实用新型注塑模具运载用滑板车的部件分解图；

图3为本实用新型所述移动机构的结构示意图；

图4为本实用新型所述移动机构的俯视图。

具体实施方式

下面结合附图对本实用新型的优选实施例进行详细阐述，以使本实用新型的优点和特征能更易于被本领域技术人员理解，从而对本实用新型的保护范围做出更为清楚明确的界定。

如图1至图4所示，一种注塑模具运载用滑板车，包括载物架1，载物架1上设有开槽6，载物架1的底部设有若干移动机构7，移动机构7包括连接块9与安装块10，安装块10设置在连接块9上，安装块10的下端与连接块9连接，安装块10的上端为自由端，连接块9与安装块10之间设有对接柱11；安装块10的上端设置在载物架1的底部，安装块10的上端与载物架1通过固定销8连接；安装块10的下端与连接块9之间通过固定螺栓12连接，连接块9的端部设有若干呈并排布置的移动轮13，若干呈并排布置的移动轮13之间设有连接轴14，连接轴14安装在移动轮13的轴中心位置，连接轴14穿过连接块9的端部；载物架1的两侧设有护板2，载物架1的底部中间位置设有隔座3，隔座3的下部设有凸块4，凸块4与隔座3为一体结构载物架1的底部设有加强座5。

本实用新型注塑模具运载用滑板车，通过连接轴14可以使移动轮13牢固地安装在连接块9的端部，通过对接柱11可以使连接块9与安装块10牢固连接，通过固定销8可以使安装块10与载物架1牢固安装；使用者可以将待搬运的注塑模具放置在载物架1上，通过移动轮13可以实现灵活移动，从而方便对注塑模具进行灵活搬运，方便运载注塑模具。

其中，载物架1的底部中间位置设有隔座3，隔座3的下部设有凸块4，凸块4与隔座3为一体结构所以能增加载物架1的强度。

其中，载物架1的底部设有加强座5；所以可以使载物架1稳定性更加好。

以上所述，仅为本实用新型的具体实施方式，但本实用新型的保护范围并不局限于此，任何不经过创造性劳动想到的变化或替换，都应涵盖在本实用新型的保护范围之内。因此，本实用新型的保护范围应该以权利要求书所限定的保护范围为准。
