一种用于客车焊装车间的二阶登高梯的制作方法

本实用新型属于客车生产车间登高辅助设备技术领域，特别是涉及一种用于客车焊装车间的二阶登高梯。

背景技术：

目前，在客车生产车间，经常需要登高操作，操作人员通常是借助登高梯进行操作；而且操作人员使用的工具，通常是放置在工具箱内进行携带，操作人员在需要登高作业的情况下，经常需要携带登高梯和工具箱走动，操作人员负重较大；另外工具种类和数量较多，通常不易用便携式工具箱携带完全，且不便于管理，操作人员经常因为工具不全而到处寻找工具，浪费很多时间，影响工作效率。因此，设计一种结构简单、便于携带、既能登高又能辅助操作人员携带和管理工具的设备，显得尤为重要。

技术实现要素：

本实用新型的目的在于提供一种用于客车焊装车间的二阶登高梯，通过将登高梯改造为带有门的密闭箱体，设置带有拉杆套的拉杆，解决了客车生产车间工具不便于管理、操作人员登高作业时同时携带工具箱和登高梯比较辛苦的问题。

为解决上述技术问题，本实用新型是通过以下技术方案实现的：

本实用新型为一种用于客车焊装车间的二阶登高梯，包括梯架，所述梯架底部一端垂直固定有支撑柱，梯架顶部安装有踏板，所述梯架一侧安装有门，所述门一侧固定有铁块，所述梯架上对应铁块位置处安装有磁铁；梯架底部和周侧固定有防护板。

进一步地，所述踏板上表面安装有防滑垫，所述防滑垫上表面分布有凸起棱条，所述防滑垫采用橡胶垫或塑料垫，通过胶粘的方式固定在踏板上。

进一步地，所述支撑柱有两个且相对设置，两个所述支撑柱之间固定有拉杆，所述拉杆外表面安装有拉杆套，所述拉杆套采用橡胶套或海绵或塑料套。

进一步地，所述支撑柱底端安装有垫片，所述垫片采用橡胶垫片或海绵垫片或塑料垫片，通过胶粘或卡接方式安装在支撑柱底端。

进一步地，所述防护板采用钢板制得。

进一步地，所述门一表面安装有拉手和锁。

本实用新型具有以下有益效果：

1.本实用新型采用防护板和门将现有的二阶登高梯直接改造为带有密封箱体的多用登高梯，并在门上设置锁，便于工具存放和管理；

2.本实用新型通过设置带有拉杆套的拉杆，便于操作人员移动装有工具的登高梯；

3.本实用新型通过在门上设置铁块，并在梯架对应位置设置磁铁，便于门及时吸附关闭。

当然，实施本实用新型的任一产品并不一定需要同时达到以上所述的所有优点。

附图说明

为了更清楚地说明本实用新型实施例的技术方案，下面将对实施例描述所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

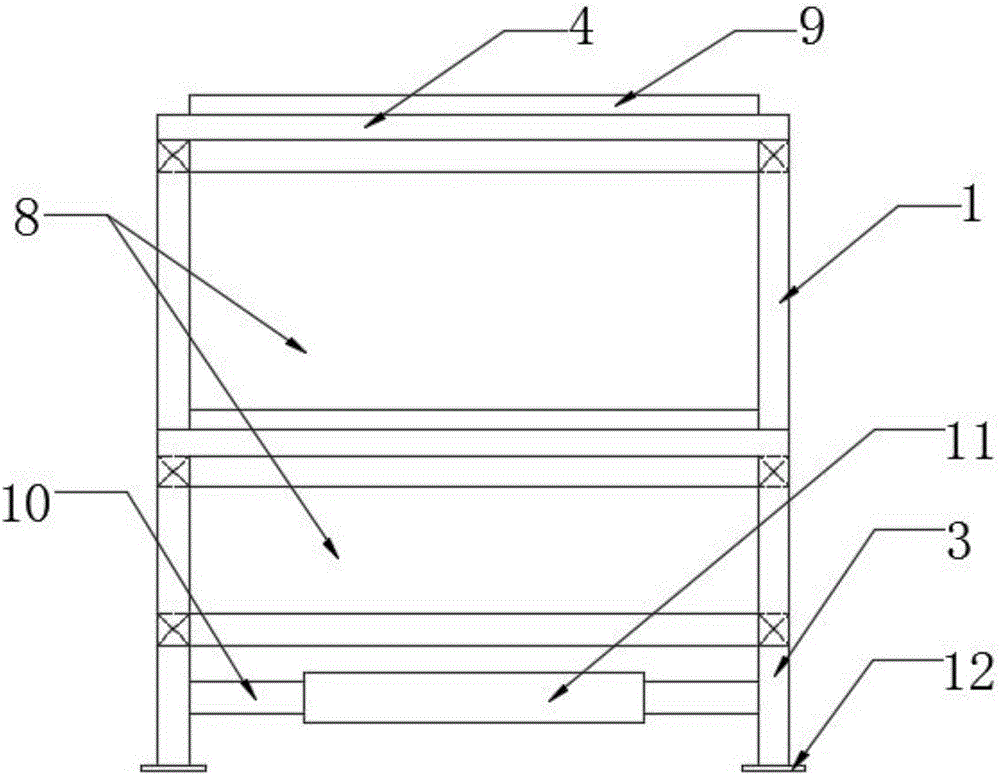

图1为本实用新型的一种用于客车焊装车间的二阶登高梯结构左视图；

图2为图1的主视图；

图3为图1的俯视图；

附图中，各标号所代表的部件列表如下：

1-梯架，2-滚轮，3-支撑柱，4-踏板，5-门，6-铁块，7-磁铁，8-防护板，9-防滑垫，10-拉杆，11-拉杆套，12-垫片，13-拉手，14-锁。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其它实施例，都属于本实用新型保护的范围。

在本实用新型的描述中，需要理解的是，术语“开孔”、“上”、“下”、“厚度”、“顶”、“中”、“长度”、“内”、“四周”等指示方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的组件或元件必须具有特定的方位，以特定的方位构造和操作，因此不能理解为对本实用新型的限制。

请参阅图1-3所示，本实用新型为一种用于客车焊装车间的二阶登高梯，包括梯架1、滚轮2、支撑柱3和踏板4，滚轮2安装在梯架1底部一端，支撑柱3垂直固定在梯架1底部另一端，梯架1顶部安装有踏板4，梯架1一侧安装有门5，门5一侧固定有铁块6，梯架1上对应铁块6位置处安装有磁铁7；梯架1底部和周向其余侧面固定有防护板8，防护板8采用钢板制得。

踏板4上表面安装有防滑垫9，防滑垫9上表面分布有凸起棱条，防滑垫9采用橡胶垫或塑料垫，通过胶粘的方式固定在踏板4上。

支撑柱3有两个且相对设置，两支撑柱3之间固定有拉杆10，拉杆10外表面安装有拉杆套11，拉杆套11采用橡胶套或海绵或塑料套。

支撑柱3底端安装有垫片12，垫片12采用橡胶垫片或海绵垫片或塑料垫片，通过胶粘或卡接方式安装在支撑柱3底端。

门2上安装有拉手13和锁14，拉手13采用手柄或者隐形拉手，锁14采用普通门锁或防盗性能高密码锁或电子锁。

本实施例的一个具体应用为：在客车生产车间，由于需要经常登高作业，在作业高度不是太高的时候，就需要选择便于携带的二阶登高梯，如本实用新型公开的这种改装后的可以存放作业工具的二阶登高梯。在使用前，首先将作业工具配置齐全并存放在该二阶登高梯内，然后将门5上的锁14锁上，以防止工具丢失。在使用的时候，操作人员通过拉杆10将支撑柱3抬离地面并移动装有工具的登高梯，当移动至预定位置后，放下拉杆10使得支撑柱3落地，由于支撑柱3底部安装有垫片12，使得登高梯停放后不再移动，然后操作人员打开门锁14，从里面拿出所需工具，再将门5关上，门5上的铁块6与梯架上的磁铁7由于磁性引力作用吸附，从而使门5关闭且不易受外界晃动而自行打开，接下来操作人员即可带上工具登上梯子进行生产操作。使用后，操作人员再将所使用的工具放回登高梯侧面的柜子里，关闭门5，锁上门锁14，即可。

在本说明书的描述中，参考术语“一个实施例”、“示例”、“具体示例”等的描述意指结合该实施例或示例描述的具体特征、结构、材料过着特点包含于本实用新型的至少一个实施例或示例中。在本说明书中，对上述术语的示意性表述不一定指的是相同的实施例或示例。而且，描述的具体特征、结构、材料或者特点可以在任何的一个或多个实施例或示例中以合适的方式结合。

最后需要说明的是，以上公开的本实用新型优选实施例只是用于帮助阐述本实用新型。优选实施例并没有详尽叙述所有的细节，也不限制该实用新型仅为所述的具体实施方式。显然，根据本说明书的内容，可作很多的修改和变化。本说明书选取并具体描述这些实施例，是为了更好地解释本实用新型的原理和实际应用，从而使所属技术领域技术人员能很好地理解和利用本实用新型。本实用新型仅受权利要求书及其全部范围和等效物的限制。
