一种数控冲床模具准备车的制作方法

本实用新型涉及一种数控冲床模具准备车，属于机械设备加工制造工具技术领域。

背景技术：

目前，钣金厂日益增多，很多工厂都有几套甚至十几套数控冲床设备，然而给数控冲床配套用的冲床模具往往需要几套冲床轮流按需使用；另外不同的钣金产品所需要的模具种类和数量也有很大的差别；优质模具价格较高，不可能每一台冲床都配一套相应的模具。以上种种原因造成了冲床操作人员需要在模具库找所需要使用的模具，并将其更换至需要加工的冲床设备，有时也需要将一套模具从一台设备拆下运到另一台设备中去使用。这种往复的更换造成了对模具的使用寿命有所影响，同时也降低了加工效率，再次也增加了换错模具的几率，无形当中存在着很多隐患。

技术实现要素：

本实用新型目的是提供一种数控冲床模具准备车，准备车的结构与常用模具相匹配，利用设备生产时间，提前将需要使用的模具放置运转车中，方便更换，提高设备运转率，有效地解决了背景技术中存在的上述问题。

本实用新型的技术方案是：一种数控冲床模具准备车，包含车架、45度隔板、轮子、工位上模存放孔和工位下模存放孔，所述45度隔板有三层，从上至下依次设置在车架的内部，与车架固定连接，轮子有四个，设置在车架的底部，工位上模存放孔、工位下模存放孔分别设置在45度隔板的两侧面板上，工位上模存放孔、工位下模存放孔的数量和位置相匹配。

所述45度隔板通过自攻螺丝与车架固定连接。

所述车架、45度隔板的材料为钣金。

本实用新型的有益效果是：采用结构与常用模具相匹配的准备车，利用设备生产时间，提前将需要使用的模具放置运转车中，方便更换，提高设备运转率；常用模具放置准备车中，冲床间导用方便，快捷；隔板人性化45度设计，方便操作者观察模具型号，减少错换的几率；三层隔板设计，防止模具运转、存放过程中倾倒。

附图说明

图1是本实用新型的结构图；

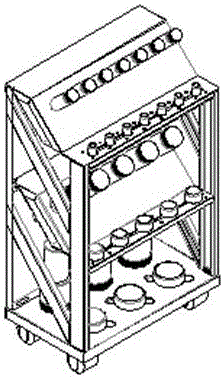

图2是本实用新型的使用状态图；

图3是本实用新型的俯视图；

图4是本实用新型的使用状态侧视图；

图中：车架1、45度隔板2、轮子3、工位上模存放孔4、工位下模存放孔5。

具体实施方式

以下结合附图，通过实施例对本实用新型作进一步说明。

一种数控冲床模具准备车，包含车架1、45度隔板2、轮子3、工位上模存放孔4和工位下模存放孔5，所述45度隔板2有三层，从上至下依次设置在车架1的内部，与车架1固定连接，轮子3有四个，设置在车架1的底部，工位上模存放孔4、工位下模存放孔5分别设置在45度隔板2的两侧面板上，工位上模存放孔4、工位下模存放孔5的数量和位置相匹配。

所述45度隔板2通过自攻螺丝与车架1固定连接。

所述车架1、45度隔板2的材料为钣金。

在实际应用中，通过简单的钣金制作，焊接成形一个小车体，自攻螺丝固定隔板，制作成一个三层的小型模具运转车，样子简单大方，结构紧凑，人性化设计，45度隔板上按照模具外形尺寸制作相应圆孔，方便模具插入，使用性能高。

将常用模具或是需要更换的模具，放入模具准备车中，上模具放置第一层45度隔板上的工位上模存放孔中，下模具放置第二层45度隔板上的工位下模存放孔中，其他模具放置最下一层45度隔板。所有模具放置相对应位置，使用中按需取放。
