库房用电动整体上移门的制作方法

本使用新型涉及一种电动上移门，特别是一种库房用电动整体上移门，用于各类超10米宽的大型库房。

背景技术：

超宽货物整体进出库房时，也需要有超宽库房门配合，由于库房门的宽度尺寸较大，现有结构的库房门，不论是左右推拉式，还是转动开启式，都非常不便，费时费力。平移门占用空间较大，上移门结构复杂，使用、维护不便，可靠性低。

技术实现要素：

本实用新型的目的是提供一种结构简单、安装、维修方便、运行灵活可靠、占用空间小的库房用电动整体上移门，克服现有技术的不足。

本实用新型的库房用电动整体上移门，包括固定在库体门洞边沿的门框，门框外侧配有整体结构的门扇，门框两侧边外均安装有竖向设置的导轨，导轨用固定螺栓固定在库体立面墙体上，导轨上端有限位装置，门扇两侧各装有2个滑轮，滑轮与导轨相配，门扇上侧装有左起重滑轮和右起重滑轮，门扇上方的库体上装有传动装置，传动装置中的钢丝绳与左起重滑轮和右起重滑轮相连。

所述传动装置包括减速电机，减速电机安装在库体上的位于门洞上部的电机支架上，减速电机的输出轴通过联轴器与钢丝绳卷筒相接，钢丝绳卷筒通过轴承和轴承座支撑在电机支架上，电机支架左侧有安装在库体上的左转向装置，右侧有安装在库体上的右转向装置，一段钢丝绳一端装有钢丝绳调节装置，该端固定在左转向装置上，另一端先穿过左起重滑轮，再穿过左转向装置的滑轮缠绕固定在钢丝绳卷筒上，另一段钢丝绳一端装有钢丝绳调节装置，该端固定在右转向装置上，另一端先穿过右起重滑轮，再穿过右转向装置的滑轮缠绕固定在钢丝绳卷筒上。左转向装置位于左起重滑轮上方，右转向装置位于右起重滑轮上方。

本实用新型的库房用电动整体上移门，通过减速电机带动钢丝绳卷筒转动，卷筒同时缠绕钢丝绳，并通过转向装置和起重滑轮给门扇提供均衡的升降力，实现门的开启和关闭，导轨和侧部滑轮可保证门开启的平稳和升降方向。具有结构简单、安装、维修方便、运行灵活可靠、占用空间小的优点。

附图说明

图1是本实用新型具体实施方式的结构示意图；

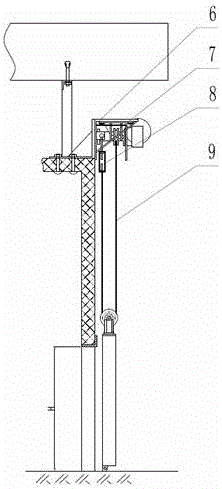

图2是图1所示的左剖示意图；

图3是图1所示的门洞下剖示意图。

具体实施方式

如图1、2、3所示，在库体1的门洞周围包有门框15，门框15外侧为门扇14，门框15两侧各设有槽钢结构的导轨16，导轨16用固定螺栓13固定在库体1立面墙体上，导轨16上端有挡板状的限位装置17。门扇14两侧各装有2个滑轮11，滑轮11在导轨16上滑动。门扇14上侧边装有左起重滑轮2和右起重滑轮12，门扇14上方的库体1上装有传动装置18，电控系统10与传动装置18相连。

上述的传动装置18包括减速电机4，减速电机4安装在库体1上的位于门洞上部的电机支架6上，减速电机4的输出轴通过联轴器与钢丝绳卷筒7相接，钢丝绳卷筒7通过轴承和轴承座支撑在电机支架6上。电机支架6左侧有安装在库体1上的左转向装置3，右侧有安装在库体1上的右转向装置5，左转向装置3与右转向装置5均为定滑轮结构。一段钢丝绳9一端装有钢丝绳调节装置8，该端固定在左转向装置3上，另一端先穿过左起重滑轮2，再穿过左转向装置3的滑轮缠绕固定在钢丝绳卷筒7上。另一段钢丝绳9一端装有钢丝绳调节装置8，该端固定在右转向装置5上，另一端先穿过右起重滑轮12，再穿过右转向装置5的滑轮缠绕固定在钢丝绳卷筒7上。

上述的左转向装置3垂直布置在左起重滑轮2上方，右转向装置5垂直布置在右起重滑轮12上方。上述的左转向装置3、右转向装置5及钢丝绳卷筒7呈一线排布，两段钢丝绳9在钢丝绳卷筒7上的缠绕方向相反。

本实用新型的库房用电动整体上移门，通过减速电机4带动钢丝绳卷筒7转动，钢丝绳卷筒7同时缠绕钢丝绳9，并通过转向装置和起重滑轮给门扇14提供均衡的升降力，实现门的开启和关闭，导轨16和侧部滑轮11可保证门开启的平稳和升降方向。具有结构简单、安装、维修方便、运行灵活可靠、占用空间小的优点。
