改良的柜式灭菌器门盖升降机构的制作方法

本实用新型涉及一种灭菌器，特别是涉及一种改良的柜式灭菌器门盖升降机构。

背景技术：

柜式灭菌器是高温高压下，用来杀死物品中的细菌的设备。由外部蒸汽源提供饱和蒸汽作为灭菌介质，杀死微生物，从而达到灭菌效果。这样就需要在一个密闭的腔体内来实现灭菌的目的，腔体分为容器筒体及前后密封门，密封门的开关要求能够便捷、省力，因此需要密封门能够实现自动开关。

技术实现要素：

本实用新型的目的在于提供一种结构简单、动作可靠的改良的柜式灭菌器门盖升降机构。

为实现上述目的，本实用新型的技术解决方案是：

本实用新型是一种改良的柜式灭菌器门盖升降机构，包括支撑板、减速电机、传动机构、连接座、升降轴、升降轴套、传动丝杆、丝杆螺母组件、起落架；所述的减速电机的机体固定在支撑板上，减速电机的输出轴通过传动机构与升降轴的一端动力连接，升降轴中部活动套置在升降轴套内，升降轴的另一端与传动丝杆的一端连接，升降轴套固定安装在连接座上，连接座固定安装在支撑板上，传动丝杆的另一端以螺纹连接的方式与丝杆螺母组件螺接，起落架的一端连接在丝杆螺母组件上。

所述的传动机构为链轮传动机构，包括主动链轮、从动链轮和链条；所述的主动链轮固定套接在减速电机的输出轴上，从动链轮固定套接在升降轴的一端，链条套装在主动链轮和从动链轮上。

本实用新型还包括手动轴，所述的手动轴与减速电机的输出轴固定连接。

采用上述方案后，由于本实用新型包括支撑板、减速电机、传动机构、连接座、升降轴、升降轴套、传动丝杆、丝杆螺母组件、起落架，在减速电机的转动下，通过传动机构带动传动丝杆与丝杆螺母组件配合做螺旋传动，推动起落架运动，达到门体做上下直线运动的目的，具有结构简单、动作可靠的优点。

下面结合附图和具体实施例对本实用新型作进一步的说明。

附图说明

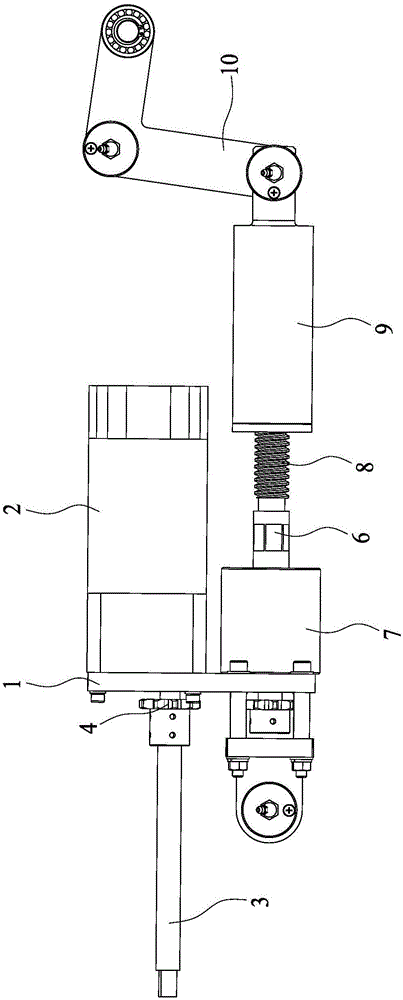

图1是本实用新型的轴测图

图2是本实用新型的正视图；

图3是本实用新型的俯视图；

图4是本实用新型的侧视图。

具体实施方式

如图1-图4所示，本实用新型是一种改良的柜式灭菌器门盖升降机构，包括支撑板1、减速电机2、手动轴3、传动机构4、连接座5、升降轴6、升降轴套7、传动丝杆8、丝杆螺母组件9、起落架10。

所述的减速电机2的机体固定在支撑板1上，减速电机2的输出轴与手动轴3固定连接且减速电机2的输出轴通过传动机构4与升降轴6的一端动力连接，升降轴6中部活动套置在升降轴套7内，升降轴6的另一端与传动丝杆8的一端连接，升降轴套7固定安装在连接座5上，连接座5固定安装在支撑板1上，传动丝杆8的另一端以螺纹连接的方式与丝杆螺母组件9螺接，起落架10的一端连接在丝杆螺母组件9上。

在本实施例中，所述的传动机构4为链轮传动机构，包括主动链轮41、从动链轮42和链条（图中未视）。所述的主动链轮41固定套接在减速电机2的输出轴上，从动链轮42固定套接在升降轴6的一端，链条套装在主动链轮41和从动链轮41上。需要特别说明的是，传动机构4页可以是其它传动结构。

本实用新型的工作原理：

在减速电机2的转动下，通过传动机构4带动传动丝杆8与丝杆螺母组件9配合做螺旋传动，推动起落架10运动，达到门体做上下直线运动的目的。在减速电机2不启动的情况下，也可通过手动手动轴3，推动起落架10运动。
