一种四连杆配气弹簧的开关门装置的制作方法

本实用新型涉及一种门体设备，尤其涉及一种四连杆配气弹簧的开关门装置。

背景技术：

现在的门体的开启旋转支点是一个固定点，在相同气弹簧支撑力的情况下，想得到大开启角度必须要大的气弹簧的行程。

技术实现要素：

有鉴于此，本实用新型的目的是提供一种四连杆配气弹簧的开关门装置，以解决现有技术中的不足。

为了达到上述目的，本实用新型的目的是通过下述技术方案实现的：

提供一种四连杆配气弹簧的开关门装置，用于活动门体上，包括成对的大固定架、小固定架、连接板、长铰连杆、短铰连杆和气弹簧，所述大固定架通过所述长铰连杆、所述短铰连杆与所述连接板可旋转连接，所述小固定架通过所述气弹簧与所述连接板可旋转连接，所述连接板固定于所述活动门体上。

上述四连杆配气弹簧的开关门弹簧，其中所述活动门体的开启角度为30°～70°。

与已有技术相比，本实用新型的有益效果在于：

本装置使门体的开启旋转支点是一个浮动点，门体在相同开启角度，相同气弹簧支撑力的情况下，可以使得气弹簧的行程最小。

附图说明

构成本实用新型的一部分的附图用来提供对本实用新型的进一步理解，本实用新型的示意性实施例及其说明用于解释本实用新型，并不构成对本实用新型的不当限定。在附图中：

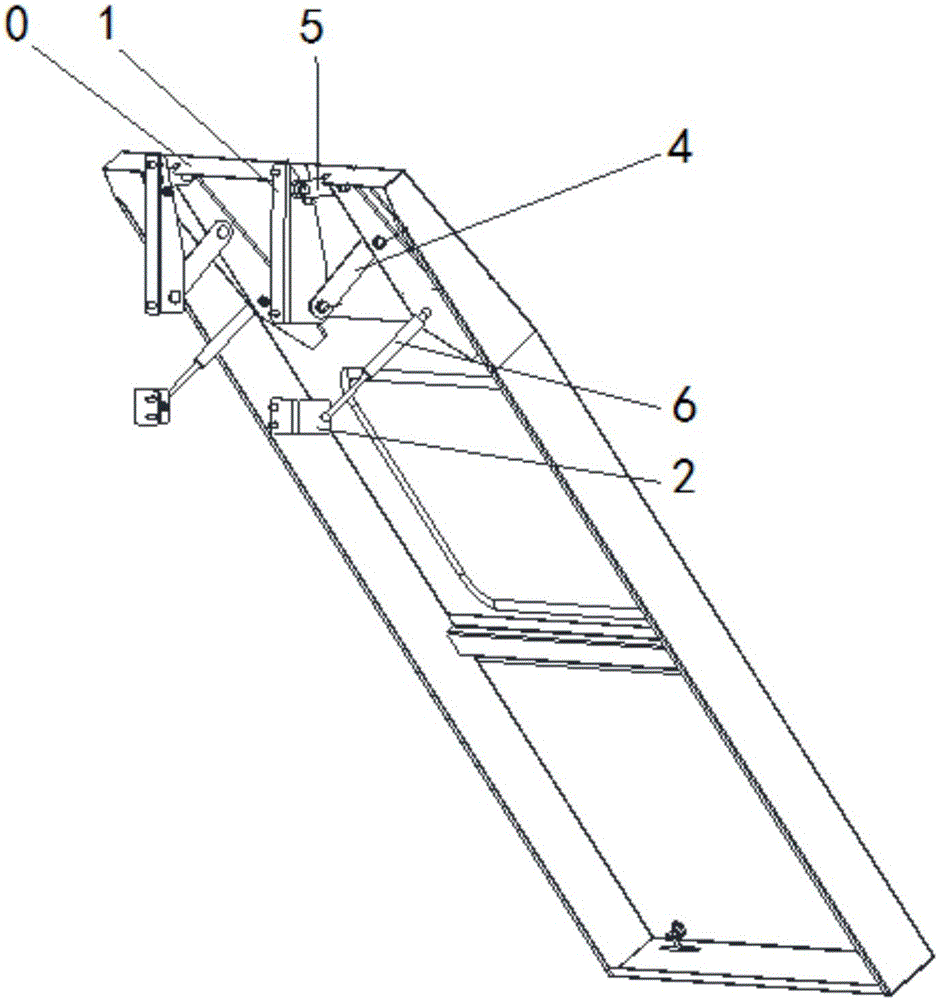

图1示出了本实用新型四连杆配气弹簧的开关门装置的关门状态示意图；

图2示出了本实用新型四连杆配气弹簧的开关门装置的开门状态示意图。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

需要说明的是，在不冲突的情况下，本实用新型中的实施例及实施例中的特征可以相互组合。

参考图1、图2所示，本实用新型四连杆配气弹簧的开关门装置用于活动门体0上，包括成对的大固定架1、小固定架2、连接板3、长铰连杆4、短铰连杆5和气弹簧6，大固定架1通过长铰连杆4、短铰连杆5与连接板3可旋转连接，小固定架2通过气弹簧6与连接板3可旋转连接，连接板3固定于活动门体0上。

本技术方案中，活动门体0、大固定架1、短铰连杆5、长铰连杆4和四个铰连销组成一组四连杆机构构，使得活动门体0的开启支点是浮动的。气弹簧6一端连接小固定架2上，另一端连接活动门体0，活动门体0的开启角度由气弹簧6的行程确定，优选地，活动门体的开启角度为30°～70°。

从上述实施例可以看出，本实用新型的优势在于：

本装置使门体的开启旋转支点是一个浮动点，门体在相同开启角度，相同气弹簧支撑力的情况下，可以使得气弹簧的行程最小。

以上对本实用新型的具体实施例进行了详细描述，但本实用新型并不限制于以上描述的具体实施例，其只是作为范例。对于本领域技术人员而言，任何等同修改和替代也都在本实用新型的范畴之中。因此，在不脱离本实用新型的精神和范围下所作出的均等变换和修改，都应涵盖在本实用新型的范围内。
