多功能维护工具的制作方法

本实用新型涉及维护工具技术领域，特别是涉及一种多功能维护工具。

背景技术：

在水生态修复工程中，水体底泥通常需要进行活化才能保证沉水植物的正常生长，另外沉水植物生长层次不齐与水面杂物均会影响整个水体的景观效果。因此，人工进行底泥活化与沉水植物的修剪、收割，水面杂物的打捞对于水生态修复工程来说是不可或缺的。

而底泥活化、沉水植物收割和水面杂物的打捞目前都是通过人力施工配以辅助工具的方式完成的，且辅助工具都是针对相应的步骤，功能比较单一，进行以上几个程序需要配备数套工具才能完成；由于底泥活化、沉水植物收割和水面杂物打捞的对象各式各样，但工具作用范围的单一性大大降低了工作效率并使其作用效果大打折扣；同时需要做好水生态维护工作需要配备数套设备，不仅占空间而且增加工程成本；一般的工具都是一体式设计，一旦破损就得整个更换。

技术实现要素：

基于此，有必要提供一种多功能维护工具，操作者根据需要选择具体的维护工具，便于操作者携带。

其技术方案如下：

一种多功能维护工具，包括可伸缩的杆件及捞勺，所述杆件的一端与所述捞勺可拆卸连接，所述捞勺设有多个通孔。

下面对进一步技术方案进行说明：

在其中一个实施例中，所述捞勺包括与所述杆件可拆卸连接的连接端及捞勺本体，所述连接端与所述捞勺本体固定。

在其中一个实施例中，所述捞勺本体设有捞体及加强筋，所述加强筋向外凸出环绕设置于所述捞体的边缘、并与所述捞体相互配合形成容纳部，所述通孔设置于所述捞体上。

在其中一个实施例中，所述通孔的孔径为0.2～3cm。

在其中一个实施例中，所述杆件设有用于调节杆件长度的伸缩部。

在其中一个实施例中，所述多功能维护工具还包括刀片，所述刀片与所述杆件的另一端可拆卸连接。

在其中一个实施例中，所述刀片包括设置于所述杆件两侧的刀体，所述刀体包括靠近所述杆件设置的平刃刀体及与所述平刃刀体固定的齿刃刀体。

在其中一个实施例中，所述齿刃刀体的长度为8～13cm，所述齿刃刀体的宽度为1～3cm。

在其中一个实施例中，所述平刃刀体的刃长为4～5cm。

在其中一个实施例中，所述刀片的刀刃设置于靠近所述杆件的一侧，且所述刀片设有向远离所述杆件的方向凸出的凹部。

上述本实用新型的有益效果：

上述多功能维护工具使用时，根据实际需要，利用杆件连接捞勺，便可用于底泥活化时候微生物的播撒及水面各类杂物的打捞；完成相应操作后，将杆件与捞勺分离，携带方便，如需进行其他操作，杆件再与其他工具连接，进行相关操作。该多功能维护工具便于操作者根据需要选择具体的维护工具，同时便于操作者携带。

附图说明

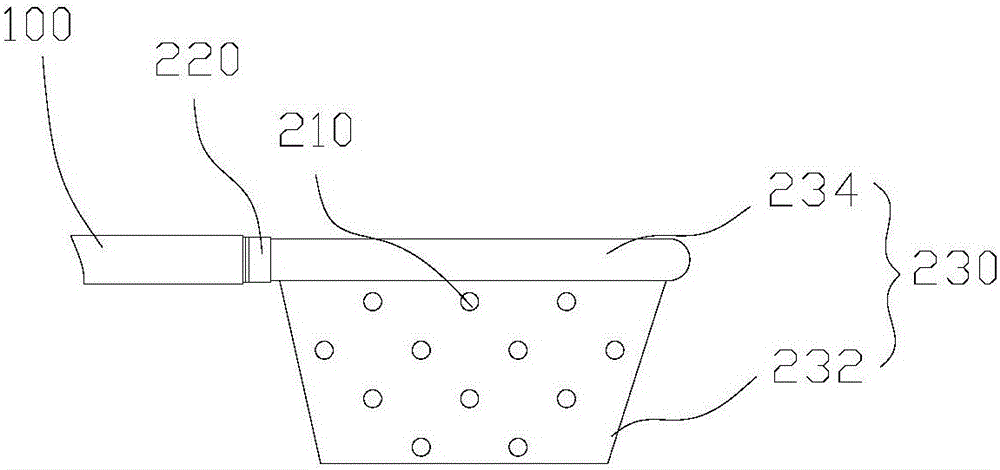

图1为本实用新型所述的多功能维护工具的结构示意图；

图2为本实用新型所述的多功能维护工具的侧视示意图。

附图标记说明：

100、杆件，110、伸缩部，200、捞勺，210、通孔，220、连接端，230、捞勺本体，232、捞体，234、加强筋，236、容纳部，300、刀片，310、刀体，302、刀刃，312、平刃刀体，314、齿刃刀体，316、凹部。

具体实施方式

为使本实用新型的目的、技术方案及优点更加清楚明白，以下结合附图及具体实施方式，对本实用新型进行进一步的详细说明。应当理解的是，此处所描述的具体实施方式仅用以解释本实用新型，并不限定本实用新型的保护范围。

如图1所示，本实用新型所述的一种多功能维护工具，包括可伸缩的杆件100及捞勺200，杆件100的一端与捞勺200可拆卸连接，捞勺200设有多个通孔210。

如图1、2所示，该多功能维护工具使用时，根据实际需要，利用杆件100连接捞勺200，便可用于底泥活化时候微生物的播撒及水面各类杂物的打捞，或可用作船桨；完成相应操作后，将杆件100与捞勺200分离，携带方便，如需进行其他操作，杆件100再与其他工具连接，进行相关操作。该多功能维护工具便于操作者根据需要选择具体的维护工具，同时便于操作者携带。

需要说明的，文中所述的“杆件100的一端与捞勺200可拆卸连接”、“与杆件100可拆卸连接的连接端220”及“刀片300与杆件100的另一端可拆卸连接”的可拆卸连接方式可以是螺纹连接、卡扣连接和铰链连接中的一种可拆卸的连接方式，优选为螺纹套接的可拆卸连接方式。

如图1、2所示，该捞勺200包括与杆件100可拆卸连接的连接端220及捞勺本体230，连接端220与捞勺本体230固定，因而通过连接端220实现了捞勺200与杆件100的可拆卸连接；捞勺本体230设有捞体232及加强筋234，加强筋234向外凸出环绕设置于捞体232的边缘、并与捞体232相互配合形成容纳部236，通孔210设置于捞体232上；该加强筋234的设置可有效增强捞勺200的强度，便于操作者进行底泥活化；该容纳部236的形成便于操作者底泥活化时候微生物的播撒及水面各类杂物的打捞；该通孔210的设置便于该容纳部236及时排水，进行水面各类杂物的打捞，优选的，通孔210的孔径为0.2～3cm，该通孔210的孔径大小根据实际需要进行优选。进一步的，杆件100设有用于调节杆件100长度的伸缩部110，便于调节杆件100的长度，优选为套接伸缩方式。

如图1、2所示，该多功能维护工具还包括刀片300，刀片300与杆件100的另一端可拆卸连接，因而可用于沉水植物的收割或修剪；刀片300的刀刃316设置于靠近杆件100的一侧，且刀片300设有向远离杆件100的方向凸出的平刃刀体314，便于刀片300受力快速切割或修剪沉水植物，节约操作者的体力；进一步的，刀片300包括设置于杆件100两侧的刀体310，刀体310包括靠近杆件100设置的平刃刀体302及与平刃刀体312固定的齿刃刀体314，根据需要选择收割方式，优选的，齿刃刀体314的长度为8～13cm，齿刃刀体314的宽度为1～3cm，平刃刀体312的刃长为4～5cm，可根据实际需要进行优选。

以上所述实施例的各技术特征可以进行任意的组合，为使描述简洁，未对上述实施例中的各个技术特征所有可能的组合都进行描述，然而，只要这些技术特征的组合不存在矛盾，都应当认为是本说明书记载的范围。

以上所述实施例仅表达了本实用新型的几种实施方式，其描述较为具体和详细，但并不能因此而理解为对实用新型专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本实用新型构思的前提下，还可以做出若干变形和改进，这些都属于本实用新型的保护范围。因此，本实用新型专利的保护范围应以所附权利要求为准。
