用于保持构件的设备的制作方法

本实用新型涉及一种用于保持构件的设备，其中，所述设备包括夹持件，该夹持件具有头部和一个或多个夹持面，所述夹持面用于贴靠在要保持的构件上或贴靠在应保持构件的元件上，其中，夹持面面向头部并且与头部间隔开，所述头部具有头部侧的面并且与一个或多个臂连接，所述臂设计用于贴靠在要保持的构件或应保持构件的元件的、设置用于贴靠夹持面的对置侧上。

背景技术：

从WO 2012/104250 A1中已知一种固定设备，所述固定设备在头部区域中具有基本上矩形构型的扁平的盖板。在盖板的端部上将弹簧臂成型到盖板上，这些弹簧臂远离盖板地朝向与头部区域对置的足部区域延伸。在盖板上成型的弹簧臂要求盖板的增大部，以便能够将与盖板连接的弹簧臂构成在该盖板上。

从DE 20 2010 004 995 U1中已知一种用于保持构件的设备。所述设备包括夹持件，该夹持件具有头部和一个或多个夹持面，所述夹持面用于贴靠在要保持的构件上或贴靠在应保持构件的元件上。所述夹持面面向头部并且与头部间隔开。所述头部具有头部侧的面并且与一个或多个臂连接，所述臂构造用于贴靠在要保持的构件或应保持构件的元件的、设置用于贴靠夹持面的对置侧上。在头部侧的面上构成头部弯曲部段，所述头部弯曲部段与臂连接，其中，在头部弯曲部段(23)和臂(24)之间的连接部包括另一弯曲部段(25)，该弯曲部段围绕弯曲轴线弯曲，所述弯曲轴线以大于0°的角度相对于头部弯曲部段的弯曲轴线伸展。头部弯曲部段远离夹持面(22、122)弯曲，使得连接到头部弯曲部段上的部段延伸到头部侧的面，这是不利的，因为由此 将不能直接作用于头部侧的面，例如以便插入所述设备。

技术实现要素：

本实用新型的任务在于，提供一种用于保持构件的设备，借助于所述设备能够在所形成的保持的质量不变的情况下更简单地操作。

所述任务通过一种用于保持构件的设备来解决，其中，所述设备包括夹持件，该夹持件具有头部和一个或多个夹持面，所述夹持面用于贴靠在要保持的构件上或贴靠在应保持构件的元件上，其中，所述夹持面面向头部并且与头部间隔开，所述头部具有头部侧的面并且与一个或多个臂连接，所述臂构造用于贴靠在要保持的构件或应保持构件的元件的、设置用于贴靠夹持面的对置侧上，其特征在于，a)在所述头部侧的面上构成头部弯曲部段，该头部弯曲部段围绕第一弯曲轴线弯曲并且朝向所述设备的与头部间隔开的端部弯曲，并且所述头部弯曲部段与臂连接，其中，在头部弯曲部段和臂之间的连接部包括另一弯曲部段，该另一弯曲部段围绕第二弯曲轴线弯曲，所述第二弯曲轴线以大于0°的角度相对于头部弯曲部段的第一弯曲轴线伸展；和/或b)所述头部侧的面与支腿连接，该支腿以大于0°的角度相对于头部侧的面延伸，在所述支腿上构成支腿弯曲部段，该支腿弯曲部段围绕第一弯曲轴线弯曲并且与臂连接，所述臂借助于另一弯曲部段与支腿弯曲部段连接，该另一弯曲部段围绕第二弯曲轴线弯曲，所述第二弯曲轴线以大于0°的角度相对于支腿弯曲部段的第一弯曲轴线伸展。

根据本实用新型的一种扩展方案，在头部侧的面上不设有与臂连接的远离夹持面弯曲的弯曲部段。

根据本实用新型的一种扩展方案，在头部侧的面上不设有远离夹持面弯曲的头部弯曲部段。

根据本实用新型的一种扩展方案，所述头部侧的面是所述设备的空间限界部。

根据本实用新型的一种扩展方案，所述头部侧的面是连贯的操作 面。

根据本实用新型的一种扩展方案，所述头部侧的面沿与所述夹持面相反的方向无凸起地构成。

根据本实用新型的一种扩展方案，所述头部弯曲部段和/或所述支腿弯曲部段包括大于90°的弯曲部。

根据本实用新型的一种扩展方案，所述头部弯曲部段和/或所述支腿弯曲部段包括大约180°的弯曲部。

根据本实用新型的一种扩展方案，所述支腿弯曲部段具有朝向支腿的方向构成的弯曲部。

根据本实用新型的一种扩展方案，所述另一弯曲部段是围绕第二弯曲轴线弯曲大于30°的弯曲部。

根据本实用新型的一种扩展方案，所述另一弯曲部段是围绕第二弯曲轴线弯曲大于35°的弯曲部。

根据本实用新型的一种扩展方案，所述另一弯曲部段是围绕第二弯曲轴线弯曲大约45°的弯曲部。

根据本实用新型的一种扩展方案，设有两个臂，这些臂对称地设置在头部上。

本实用新型基于下述思想：为臂提供与设备的头部侧的面的连接部，使得为了与所述臂连接将在设备的头部侧的面上的第一弯曲部设置在设备的头部之下和/或设置第一弯曲部用于将臂连接在从头部侧的面延伸的侧向于头部的支腿上。可见的是，这样构造的弯曲部结合另一弯曲部一起实现较小的头部区域或者实现相对于已知的头部区域不必明显增大的头部区域，该另一弯曲部具有相对于第一弯曲部非平行地伸展的弯曲轴线。由于缺少头部侧的面的增大部，所述设备不会具有增大的尺寸，使得所述设备也能够插入常规的或较小的留空部中。相对于从WO 2012/104250 A1中已知的固定设备，头部侧的面能够缩小25％。此外，能够借助根据本实用新型的设计方案实现：由于头部侧的面与臂的连接，这种类型的设备的头部相对于已知的设备不在纵向延伸方向上增大，即不在高度方面增大。此外，通过头部侧的面与 臂的这种类型的连接能实现：所述设备能够经由头部侧的面进行操纵，例如，以便将设备压入到留空部中，其中，关于基面不需要头部侧的面的增大部。

本实用新型提供一种用于保持构件的设备，其中，所述设备包括夹持件，所述夹持件具有头部和一个或多个夹持面，所述夹持面贴靠在要保持的构件上或贴靠在应保持构件的元件上。所述夹持面面向头部并且与头部间隔开。所述头部具有头部侧的面并且与一个或多个臂连接，所述臂能够弹性地构造，所述臂构造用于贴靠在要保持的构件或应保持构件的元件的、设置用于贴靠夹持面的对置侧上。在头部侧的面上能够构成头部弯曲部段，所述头部弯曲部段围绕第一弯曲轴线弯曲并且朝向设备的与头部间隔开的端部弯曲，并且所述头部弯曲部段与臂连接，其中，在头部弯曲部段和臂之间的连接部包括另一(第二)弯曲部段，该弯曲部段围绕弯曲轴线弯曲，所述弯曲轴线以大于0°的角度相对于头部弯曲部段的弯曲轴线伸展。因此，所述臂相对于头部侧的面的突出部能够存在于头部侧的面之下。替选地或附加地可以规定，头部侧的面与支腿连接，所述支腿以大于0°的角度相对于头部侧的面延伸，在所述支腿上构成有支腿弯曲部段，所述支腿弯曲部段围绕第一弯曲轴线弯曲并且与臂连接。在此，所述臂能够借助于另一弯曲部段与支腿弯曲部段连接，该另一弯曲部段围绕第二弯曲轴线弯曲，所述第二弯曲轴线以大于0°的角度相对于支腿弯曲部段的第一弯曲轴线伸展。因此，所述臂相对于头部侧的面的突出部能够侧向于头部侧的面。臂的弹性能够基于一个或多个弯曲部段或臂的形状或在臂和头部侧的面之间的连接部的形状构成。替选地或附加地，弹性能够基于用于所述臂的材料形成。所述臂能够是弹性臂。

术语“头部弯曲部段”包括下述弯曲部段，该弯曲部段间接地、尤其是直接地与头部侧的面连接。头部弯曲部段优选直接邻接于头部侧的面。头部弯曲部段因此是直接邻接于头部侧的面的弯曲部段。所述头部弯曲部段围绕第一弯曲轴线弯曲。术语“支腿弯曲部段”包括下述弯曲部段，该弯曲部段间接地、尤其是直接地与支腿连接，该支 腿尤其是侧向于头部侧的面设置。支腿弯曲部段间接地或直接地邻接于所述支腿。支腿弯曲部段围绕第一弯曲轴线弯曲。只要使得臂与头部弯曲部段或支腿弯曲部段连接的另一弯曲部段围绕以大于0°的角度相对于头部弯曲部段或支腿弯曲部段的第一弯曲轴线伸展的第二弯曲轴线弯曲，那么在此理解为，头部弯曲部段或支腿弯曲部段的弯曲轴线非平行地相对于另一弯曲部段的弯曲轴线伸展。关于头部侧的面在空间中以不同的弯曲轴线进行两次弯曲，弯曲部沿着设备的扁平的元件从头部侧的面引导至臂。

术语“保持”所述构件包括设备的下述性能：与所述构件连接，并且尤其是包括所述设备的下述性能：将构件保持在应保持构件的元件上。术语“保持”包括阻止构件在设备的区域中关于应保持构件的元件的运动，尤其阻止沿着设备的杆轴线朝向两个方向的运动。用于“保持”构件的性能在根据本实用新型的设备中通过至少一个夹持面和其相对于臂的定向获得。夹持件具有夹持面，所述夹持面至少基本上指向臂或者至少具有指向臂的方向的面法线的分量。夹持面和臂的目的是保持构件。要保持的构件既能够与夹持面贴靠也能够与臂贴靠。夹持面和臂能够贴靠在构件的不同的表面上。因为夹持面至少基本上指向臂，或者其面法线的一个分量指向朝向臂的方向，所以要保持的构件在夹持件表面上的贴靠防止了：构件能够继续从臂的方向或者朝向夹持件表面的方向运动，并且反之亦然。例如，设备能够穿过在应保持构件的元件中的开口，并且所述构件借助于夹紧通过如下方式被保持，使得构件的部段与应保持构件的元件贴靠，并且所述设备以一个或多个夹持面与所述元件贴靠并且以一个或多个臂与构件贴靠，其中，所述臂略微回弹并且由此产生夹紧力。例如，所述构件可以是气囊，并且应保持构件的元件可以是车辆的车身部件。但是所述设备也可以将所述构件仅保持在一个或多个夹持面和一个或多个臂之间，并且所述设备的头部固定在应固定构件的元件上，尤其是以焊接的方式粘合、夹持、插接或旋拧在其上。同样地，所述设备能够将应固定构件的元件仅保持在一个或多个夹持面和一个或多个臂之间，并且所述 头部固定在构件上，尤其是焊接、旋拧、夹持、插接或粘合在其上。

所述设备或夹持件能够至少部分地延伸穿过要保持的构件的安装凹部和/或应固定构件的元件的安装凹部。安装凹部能够基本上具有适配于夹持件的外轮廓的形状，所述形状能够是基本上矩形的。

术语“构件”在本实用新型的意义中例如包括用于固定在车辆车身、尤其是车体面板上的例如面板或板。构件在本实用新型的意义中尤其是可以是在汽车领域中的气囊模块，即例如头部气囊、侧部气囊、膝部气囊、足部气囊、前部气囊或后部气囊。

术语“面向”在本实用新型的意义中关于两个面或两个面的部段包括：所观察的面或面的部段的面法线相互成小于45°的角度。

术语“朝向”关于运动在本实用新型的意义中包括下述运动，所述运动具有平行于所述方向的方向分量。非必须的是，术语“朝向”仅理解为在这一个方向上的平移运动。

只要在说明书和权利要求中使用术语“一个”和在语法方面相应地匹配于后面表示术语的元件的词性，那么所述术语包括一个或多个所表示的元件。术语“一个”和在语法方面相应地匹配于后面表示术语的元件，通常不排除设置多个元件。所使用的数词(两个、三个、四个等)包括下述可行性：可以存在更多个通过所使用的数字词语表示的元件。

优选的是，头部侧的面是头部的空间限界部。可以规定，设备不延伸到头部侧的面上。

优选的是，头部侧的面是设备的连贯的操作面，所述操作面能够由装配人员例如用于将设备压入到安装凹部中。

术语“连贯的”在本实用新型的意义中包括能够具有凹部的面，使得所述面能够具有多个面部段，其中，在面部段之间能够构成凹部或穿通开口。然而能够从连贯的面的每个任意的点找到到面的另一任意点的路径。

优选的是，头部侧的面在与夹持面相反的方向上无凸起地构成。术语“无凸起”在本实用新型的意义中包括：头部侧的面基本上平滑 地构成，尤其在边缘侧平滑地构成。头部侧的面基本上可以不具有局部的或全局的最大值，即，所述面可以是无突起的。头部侧的面基本上具有与夹持面相反的限界部。

在一个优选的实施形式中，所述设备至少在头部侧的面的边缘上平滑地构造。至少在头部侧的面的边缘上尤其是优选不设有凸起或远离夹持面(22、122)弯曲的、与臂连接的弯曲部段。因此可设想下述实施形式，其中在头部侧的面之内，即与边缘间隔开地，设有突起或凹进部、例如凸块，以便提高头部的弯曲刚性。

优选地，头部弯曲部段或支腿弯曲部段包括弯曲部，所述弯曲部围绕配置于该弯曲部的弯曲轴线弯曲大于90°。在一个优选的实施形式中，头部弯曲部段包括大约120°至大约200°的弯曲部、尤其是大约140°至大约190°的弯曲部、尤其是优选大约160°至大约190°的弯曲部、并且特别更优选大约180°的弯曲部。优选地，支腿弯曲部段包括大于90°的弯曲部。在一个优选的实施形式中，支腿弯曲部段包括大约120°至大约200°的弯曲部、尤其是大约140°至大约190°的弯曲部、尤其是优选大约160°至大约190°的弯曲部、并且特别更优选大约180°的弯曲部。

优选地，在存在头部弯曲部段的情况下，相对于能够被视作为第一弯曲部段的头部弯曲部段的另一第二弯曲部段包括大于大约30°的弯曲部、优选大于大约35°的弯曲部、尤其是优选大于40°的弯曲部。在另一弯曲部段上能够连接没有转弯部或弯曲部的笔直的部段。所述臂尤其是能够与所述另一弯曲部段经由设置在笔直的部段和臂之间的另一第三弯曲部段连接，设置在笔直的部段和臂之间的另一(第三)弯曲部段能够直接邻接于臂。尤其优选的是，第三弯曲部段围绕下述弯曲轴线弯曲，所述弯曲轴线平行于第二弯曲轴线、即平行于第二弯曲部段的弯曲轴线。尤其优选地，第三弯曲部段包括大于大约10°的弯曲部、尤其优选大于30°的弯曲部、尤其优选大约35°的弯曲部、尤其小于50°的弯曲部并且尤其优选小于40°的弯曲部。

头部弯曲部段或支腿弯曲部段尤其是直接邻接于头部侧的面或从 头部侧的面延伸的支腿。头部弯曲部段或支腿弯曲部段能够直接与头部侧的面或支腿连接。在所述另一弯曲部段和头部弯曲部段或支腿弯曲部段之间能够延伸有一个笔直的部段，所述笔直的部段尤其是在远离头部弯曲部段或支腿弯曲部段的延伸部中基本上对应于保持臂的宽度。在头部弯曲部段或支腿弯曲部段和所述另一弯曲部段之间的笔直的部段尤其是能够沿一个延伸方向(横向于远离头部弯曲部段或支腿弯曲部段的延伸方向)对应于头部弯曲部段或支腿弯曲部段的宽度。优选地，另一弯曲部段和臂能够具有基本上相同的宽度。另一弯曲部段和臂能够基本上设置在一个平面中，臂和所述另一弯曲部段的面法线和/或设置在头部弯曲部段或支腿弯曲部段和所述另一弯曲部段之间的笔直的部段的面法线位于所述平面中。尤其是笔直的部段能够直接邻接于头部弯曲部段或支腿弯曲部段。所述另一弯曲部段能够直接邻接于笔直的部段。

优选地，在存在支腿弯曲部段的情况下，相对于能够被视作为第一弯曲部段的支腿弯曲部段的另一第二弯曲部段包括大于大约10°的弯曲部、尤其优选大于30°的弯曲部、尤其优选大约35°的弯曲部、尤其优选小于50°的弯曲部和尤其优选小于40°的弯曲部。

只要本实用新型的意义中为数字说明提供术语“大约”，那么除了具体给定的数字以外也可以包括具体给定的数字值附近高达10％的偏差或者尤其包括具体给定的数字值附近+/-10°的角度范围。

优选的是，头部弯曲部段朝向设备的与头部间隔开的端部弯曲，即，朝向设备的足部区域弯曲弯曲。头部弯曲部段能够在头部侧的面开始具有转弯部，在所述转弯部中头部弯曲部段至少部分地朝向设备的足部区域伸展。因此能够确保，根据本实用新型的设备的头部在高度上不具有附加的延伸部。在该优选的实施形式中，头部的弯曲以头部弯曲部段形式朝向设备的纵向延伸部的方向进行。头部弯曲部段能够在与头部间隔开的方向上，尤其关于杆部区域，朝向该杆部区域弯曲。

优选地，支腿弯曲部段具有下述弯曲部，所述弯曲部沿着支腿的 方向向回弯曲。在一个优选的实施形式中，支腿弯曲部段的弯曲向外进行，但是替选地，其也能够向内弯曲。通过设置第一弯曲部段作为尤其具有180°弯曲的支腿弯曲部段，能够实现，头部侧的面基本上被保留并且不需要增大设备的头部区域。

在一个优选的实施形式中设有两个臂，这些臂对称地设置在头部上。由此能够实现要保持的构件或应保持构件的元件的特别可靠的保持。两个臂能够关于设备从设备的头部到足部的纵向延伸彼此相对置。两个臂能够关于各一侧、即一个臂向右和另一个臂向左设置在头部上。

在一个优选的实施形式中，在头部侧的面上不设有弯曲远离夹持面的、与臂连接的弯曲部段、尤其是头部弯曲部段。由此防止，设备的高度由于弯曲部段而变大。

术语“对称”或“对称地”在本实用新型的意义中可以包括关于一个或多个轴线的对称或者关于一个点的或关于一个面的对称，其中应包含在纯几何的对称方面的、对功能不引起显著的影响的轻微偏差。

在一个优选的实施形式中，所述设备一件式地由金属板制成，其中，金属板的部段相对于彼此弯曲，以便为所述设备提供其三维形状。所述设备能够由金属板借助于冲压-弯曲工艺制成。由此能够放弃耗费的连接工艺、例如焊接，以便制造设备。

附图说明

下面根据示出本实用新型的实施形式的附图详细阐述本实用新型。在附图中：

图1是根据第一实施形式的用于保持构件的设备的等距视图；

图2是根据图1的设备的另一等距视图；

图3是根据图1的设备的俯视图；

图4是根据图1的设备的侧视图；

图5是根据第二实施形式的用于保持构件的设备的等距视图；

图6是根据图5的设备的另一等距视图；

图7是根据图5的设备的俯视图；并且

图8是根据图5的设备的侧视图。

具体实施方式

图1示出根据第一实施例的由金属板以冲压-弯曲工艺制成的用于保持构件的设备1的等距视图。根据图1的设备1在头部2的区域中具有两个扁平的头部腹板3，所述头部腹板基本上具有矩形的构型。头部腹板3借助于连接腹板4连接。头部腹板3和连接腹板4形成连贯的头部侧的面5，所述面能够用作为操作面。在两个头部腹板3和连接腹板4之间构成头部凹部6。在头部侧的面5上的头部腹板3的纵向边缘上成型有支腿7、8，所述支腿基本上与相应的头部腹板3或头部侧的面5成直角地定向。两个支腿7、8与头部腹板3一起形成U形轮廓部，所述U形轮廓部能够在头部2的区域中引起高的刚性。在支腿7、8上分别连接有一个延伸到共同的足部区域11中的杆臂12、13。在足部区域11中，形成杆14的杆臂12、13转入到转弯部段15中，借助于这些转弯部段分别使一个部段16向回引入到杆14中。通过转弯部段15的宽度可以设定部段16的弹性特性，此外可以在部段16中构成加强筋，以加固所述部段。

在每个部段16上成型有一对凸起17，所述凸起在图1中示出的、示出设备的松弛的布置的组件中通过在杆14的中部区域中成形的窗口18向外延伸超出杆14。在杆14的窗口18之间保留有腹板，在所述腹板的正面分别成形有用于加固相关的杆区域的加强筋20。每个凸起17包括在侧向沿杆臂12、13的纵向方向延伸的并且联接到部段16上的侧向部段21和基本上垂直于侧向部段21定向的并且经由展开部与相关的侧向部段21连接的夹持面22。各夹持面22彼此相向延伸。侧向部段21的向外指向的外棱边朝足部区域11的方向倾斜，以便能够实现以相对小的安装力将杆臂12、13或杆14导入适配于其横截面的安装凹部中。

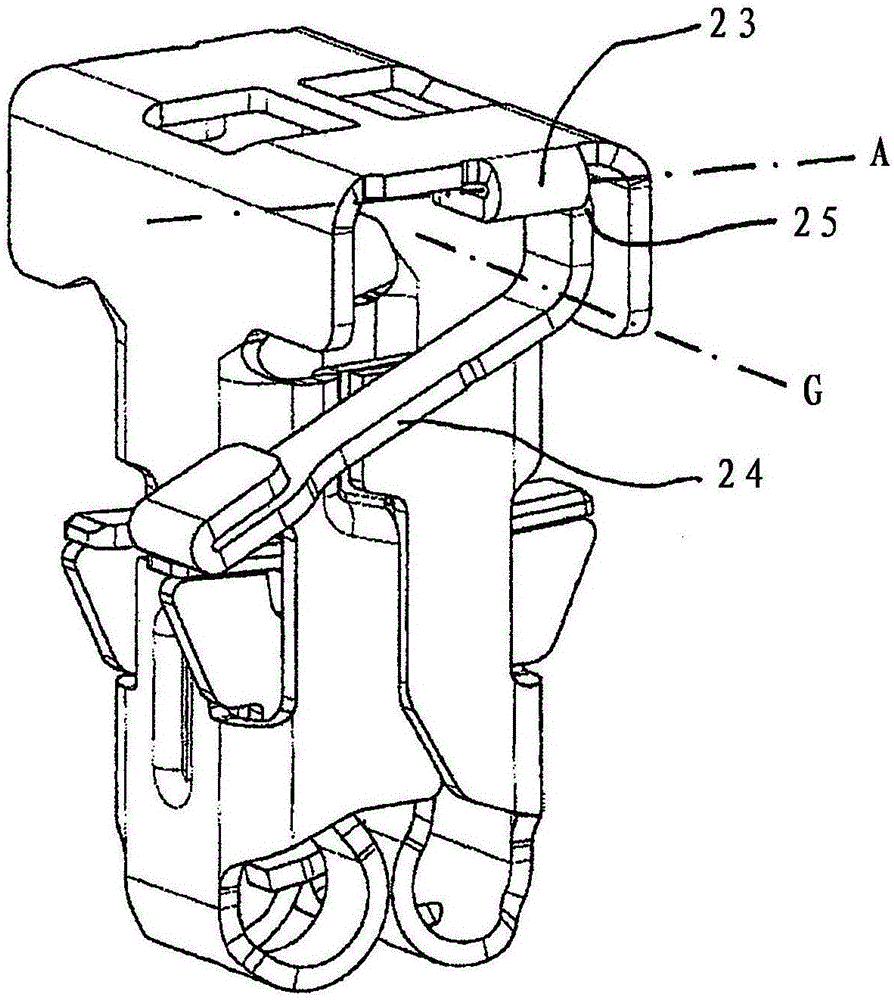

在图1至4中示出根据本实用新型的设备的一个实施形式，其中，在头部侧的面5上构成头部弯曲部段23。头部弯曲部段23邻接于头 部侧的面5并且弯曲成，使得关于头部侧的面5延续的面在头部弯曲部段23中将所述面朝足部区域11的方向弯曲。头部弯曲部段23包括大约180°的弯曲部并且因此引入到头部侧的面5之下的区域中。借助于头部弯曲部段23将头部侧的面5与弹性臂24连接。弹性臂24借助于另一弯曲部段25与头部弯曲部段23连接，该另一弯曲部段的弯曲轴线大约以90°相对于头部弯曲部段23的弯曲轴线伸展。在头部弯曲部段23的弯曲轴线A(参见图2)平行于头部侧的面5的、连接支腿7、8的延伸部伸展期间，所述另一弯曲部段25的弯曲轴线B(参见图4，弯曲轴线在该处垂直于图纸平面伸展)平行于头部侧的面5在两个头部弯曲部段23之间的方向上的延伸部伸展。弯曲轴线A、B相互成大约90°的角度。此外构成另一弯曲部段26，其用于将另一弯曲部段25与弹性臂24连接，其弯曲轴线C(参见图2)基本上平行于另一弯曲部段25的弯曲轴线伸展。

在图1至4中示出的实施例中设有两个弹性臂24，这些弹性臂沿下述方向延伸，该方向基本上对应于夹持面22的延伸方向。

在端侧上、和弹性臂24与头部侧的面5的连接部间隔开地构成弯曲部段27，该弯曲部段将弹性臂24的端部向回引导到弹性臂24上。

图5至8示出根据本实用新型的设备的另一实施形式。在该另一实施形式中，在功能方面等同于由在图1至4中示出的实施形式中的构件的构件以相同的附图标记表示，这些附图标记的值提高100。在下面，第二实施形式基本上关于其与第一实施形式的区别进行描述。

在图5至8中示出根据本实用新型的设备的一个实施形式，其中，在支腿107、108上成型有支腿弯曲部段130。支腿弯曲部段130与支腿107、108在支腿107、108的大约以90°相对于头部侧的面105延伸的侧面上连接。支腿弯曲部段围绕弯曲轴线D(参见图5、6)弯曲180°。借助于支腿弯曲部段130将支腿107、108与弹性臂124连接。在支腿弯曲部段130和弹性臂124之间设有另一弯曲部段131，所述另一弯曲部段围绕第二弯曲轴线E(参见图6)弯曲，所述第二弯曲轴线以大约90°的角度相对于支腿弯曲部段130的弯曲轴线D伸展。 在支腿弯曲部段130的弯曲轴线D垂直于头部侧的面105的延伸部伸展期间，所述另一弯曲部段131的弯曲轴线E平行于支腿107、108的延伸部伸展。

在图5至8中示出的实施例中设有两个弹性臂124，所述弹性臂沿下述方向延伸，所述方向基本上对应于夹持面122的延伸方向。
