一种新型蔬果自动切割器的制作方法

本实用新型涉及加工设备技术领域，具体为一种新型蔬果自动切割器。

背景技术：

蔬果切割器作为一种用于蔬果加工的常见设备，可以快速的对于蔬果进行切割处理，从而便于蔬果的包装或者装盘，但是传统的蔬果切割机切割量较小，不能够对蔬果进行自动切割工作，造成切割机使用的不便，并且不便于对切割刀进行快速的更换，因而影响了蔬果切割工作。

技术实现要素：

本实用新型的目的在于提供一种新型蔬果自动切割器，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种新型蔬果自动切割器，包括推料机构、电控箱、转动式锯片机构、防护罩和出料口，所述推料机构的顶部设有电控箱，所述电控箱的顶部设有转动式锯片机构，所述转动式锯片机构的一侧设有防护罩，所述防护罩的侧面设有出料口；

所述推料机构包括推料腔、液压机、推料板和入料口，所述推料腔的顶部设有入料口，所述推料腔的一侧设有液压机，所述液压机与电控箱进行电连接，所述液压机的一侧固定连接有推料板，所述推料板与推料腔进行活动连接；

所述转动式锯片机构包括转动电机、转动盘、支撑杆、传动履带、切割电机、皮带轮、锯片机构、切片锯片、切条锯片、切丝锯片和传动轴，所述转动电机的一侧固定连接有转动盘，所述转动电机与电控箱进行电连接，所述转动盘的侧面焊接连接有多个支撑杆，所述支撑杆的一侧转动连接有锯片机构，所述锯片机构的一侧固定连接有传动轴，所述转动盘的中部固定安装有切割电机，所述切割电机与电控箱进行电连接，所述切割电机的一侧固定连接有皮带轮，所述传动轴与皮带轮之间设有传动履带，所述传动轴与皮带轮通过传动履带进行转动连接，所述锯片机构包括切片锯片、切条锯片和切丝锯片。

优选的，所述支撑杆的数量为三个。

优选的，所述切片锯片的侧面设有切片刀口，所述切条锯片的侧面设有切条刀口，所述切丝锯片的侧面设有刀孔。

优选的，所述转动电机通过螺栓与电控箱进行固定连接。

优选的，所述防护罩与支撑杆通过螺栓进行固定连接。

与现有技术相比，本实用新型的有益效果是：一种新型蔬果自动切割器，通过转动式锯片机构，不仅能快速的对蔬果进行切割处理，更便于以转动方式对切割锯片进行替换，以此将蔬果切割成不同类型，并在推料机构的带动下进行蔬果的切割工作，其中，将蔬果放入推料腔，根据需要通过电控箱控制转动电机带动转动式锯片机构进行转动，使符合需要的锯片贴近于推料腔的一端，通过电控箱开启液压机，带动推料板进行匀速移动，从而将推料腔的蔬果移动到推料腔的一端，并通过切割电机带动皮带轮进行转动，并通过传动履带带动传动轴进行转动，以此带动锯片机构转动进行切割工作，切割后的蔬果会通过防护罩侧面的出料口排出，并且，可在锯片磨损时直接进行更换，以此避免不得不对锯片进行拆卸更换而影响蔬果切割器的使用，从而保证蔬果切割器的使用，通过切片锯片、切条锯片和切丝锯片可分别进行蔬果的切片、切条和切丝工作。

附图说明

下面结合附图和实施例对本实用新型进一步说明。

图1为本实用新型所述的一种新型蔬果自动切割器的整体结构示意图；

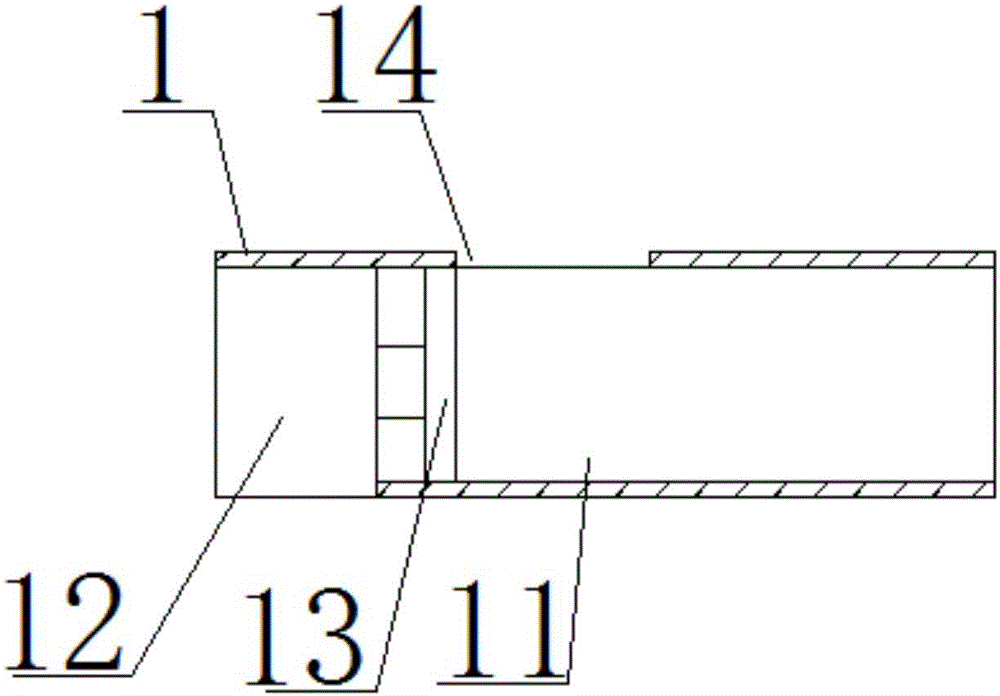

图2为本实用新型所述的一种新型蔬果自动切割器的推料机构的结构示意图；

图3为本实用新型所述的一种新型蔬果自动切割器的转动式锯片机构的正面结构示意图；

图4为本实用新型所述的一种新型蔬果自动切割器的防护罩内部结构示意图；

图中标号为：1、推料机构，11、推料腔，12、液压机，13、推料板，14、入料口，2、电控箱，3、转动式锯片机构，31、转动电机，32、转动盘，33、支撑杆，34、传动履带，35、切割电机，36、皮带轮，37、锯片机构，371、切片锯片，372、切条锯片，373、切丝锯片，38、传动轴，4、防护罩，5、出料口。

具体实施方式

现在结合附图对本实用新型作进一步详细的说明。这些附图均为简化的示意图，仅以示意方式说明本实用新型的基本结构，因此其仅显示与本实用新型有关的构成。

参照图1-4可知，本实用新型提供一种技术方案：一种新型蔬果自动切割器，包括推料机构1、电控箱2、转动式锯片机构3、防护罩4和出料口5，所述推料机构1的顶部设有电控箱2，所述电控箱2的顶部设有转动式锯片机构3，所述转动式锯片机构3的一侧设有防护罩4，所述防护罩4的侧面设有出料口5；

所述推料机构1包括推料腔11、液压机12、推料板13和入料口14，所述推料腔11的顶部设有入料口14，所述推料腔11的一侧设有液压机12，所述液压机12与电控箱2进行电连接，所述液压机12的一侧固定连接有推料板13，所述推料板13与推料腔11进行活动连接；

所述转动式锯片机构3包括转动电机31、转动盘32、支撑杆33、传动履带34、切割电机35、皮带轮36、锯片机构37、切片锯片371、切条锯片372、切丝锯片373和传动轴38，所述转动电机31的一侧固定连接有转动盘32，所述转动电机31与电控箱2进行电连接，所述转动盘32的侧面焊接连接有多个支撑杆33，所述支撑杆33的一侧转动连接有锯片机构37，所述锯片机构37的一侧固定连接有传动轴38，所述转动盘32的中部固定安装有切割电机35，所述切割电机35与电控箱2进行电连接，所述切割电机35的一侧固定连接有皮带轮36，所述传动轴38与皮带轮36之间设有传动履带34，所述传动轴38与皮带轮36通过传动履带34进行转动连接，所述锯片机构37包括切片锯片371、切条锯片372和切丝锯片373。

所述支撑杆33数量为三个，由于支撑杆33数量为三个，以此分别安装切片锯片371、切条锯片372和切丝锯片373。所述切片锯片371的侧面设有切片刀口，所述切条锯片372的侧面设有切条刀口，所述切丝锯片373的侧面设有刀孔。所述转动电机31通过螺栓与电控箱2进行固定连接，由于转动电机31通过螺栓与电控箱2进行固定连接，以此便于转动式锯片机构3的安装和拆卸。所述防护罩4与支撑杆33通过螺栓进行固定连接，由于防护罩4与支撑杆33通过螺栓进行固定连接，以此便于防护罩4与支撑杆33的连接和分离，并以此便于防护罩4的安装和拆卸。

需要说明的是，工作时，先接通电控箱2电源，将蔬果放入推料腔11，根据需要通过电控箱2控制转动电机31带动转动式锯片机构3进行转动，使符合需要的锯片贴近于推料腔11的一端，通过电控箱2开启液压机12，带动推料板13进行匀速移动，从而将推料腔11的蔬果移动到推料腔11的一端，并通过切割电机35带动皮带轮36进行转动，并通过传动履带34带动传动轴38进行转动，以此带动锯片机构37转动进行切割工作，切割后的蔬果会通过防护罩4侧面的出料口5排出。

以上述依据本实用新型的理想实施例为启示，通过上述的说明内容，相关工作人员完全可以在不偏离本项实用新型技术思想的范围内，进行多样的变更以及修改。本项实用新型的技术性范围并不局限于说明书上的内容，必须要根据权利要求范围来确定其技术性范围。
