一种新型活络套装叶片组的制作方法

本实用新型属于叶片组技术领域，尤其涉及一种新型活络套装叶片组。

背景技术：

目前，涡轮组件包括许多被固定至转子的叶片。在一些涡轮中，需要叶片包括翼型部分(airfoil portion) 以及平台部分(platform portion)( 翼型部分被插入其中)，通常是为了允许翼型部分和平台部分由不同材料形成。组合的翼型 平台叶片组件经由例如传统的榫形附接装置 (dovetail attachment) 固定至转子。其中翼型部分和平台部分为不同材料( 其具有不同的机械特性与热特性) 的叶片组件引入了热匹配问题以及关于组件的机械完整性的问题。在这样的组件中，翼型部分通常也经由榫形部固定至平台部分 ( 通常沿轴向方向 )。这引入了穿过涡轮机械的泄露路径 (leakage path)，为此必须引入额外的密封结构来控制泄漏。因此，部件数量以及因此涡轮机械的成本会增加。本领域将很好接受成本上有效率并且不十分消极地影响穿过涡轮机械的泄漏的涡轮叶片组件。

但是，现有的套装叶片组存在着叶片容易生锈，转子容易损坏，切刀不容易拆卸的问题。

因此，发明一种新型活络套装叶片组显得非常必要。

技术实现要素：

为了解决上述技术问题，本实用新型提供一种新型活络套装叶片组，以解决现有的套装叶片组存在的叶片容易生锈，转子容易损坏，切刀不容易拆卸的问题，一种新型活络套装叶片组，包括外壳，紧固螺栓，转轴座，叶片组结构和调节螺栓，所述的叶片结构通过调节螺栓安装在转轴座的前端；所述的转轴座通过紧固螺栓安装在外壳的里面；所述的叶片组结构包括，切刀，电机和转子，所述的切刀镶嵌在转子的内部，所述的电机安装在转子的后面。

本实用新型还采取如下措施：

所述的切刀包括中切刀，外切刀，内切刀和连块，所述的中切刀安装在外切刀与内切刀的中间位置；所述的外切刀设置在内切刀的外侧；所述的连块安装在外切刀与内切刀的左侧。通过连块的设置有利于能够使得切刀方便拆卸。

所述的内切刀，外切刀和中切刀具体采用PVC塑料切刀，有利于防止刀片生锈，防腐蚀，降低维护成本。

所述的转子具体采用不锈钢转子，有利于提高转速，防止损坏，增加使用寿命，提高工作效率。

所述的电机具体采用直流电机，有利于使得转子能够更好的进行工作，提高使用效率。

所述的外壳具体采用亚克力透明塑料外壳，有利于更加直观的观察到内部的工作情况。

所述的转轴座具体采用不锈钢座，有利于使得转轴座更加牢固，提高承载能力，进一步有利于提供一个稳定的工作环境。

与现有技术相比，本实用新型的有益效果为：

本实用新型具有的优点和积极效果是：本实用新型通过叶片组结构，切刀，转子，电机，转轴座，连块和外壳的设置，通过连块的设置有利于能够使得切刀方便拆卸，防止刀片生锈、防腐蚀，降低维护成本，提高转速，防止损坏，使得转子能够更好的进行工作，可以更加直观的观察到内部的工作情况，更加牢固，提高承载能力，进一步有利于提供一个稳定的工作环境。

附图说明

图1是本实用新型的结构示意图。

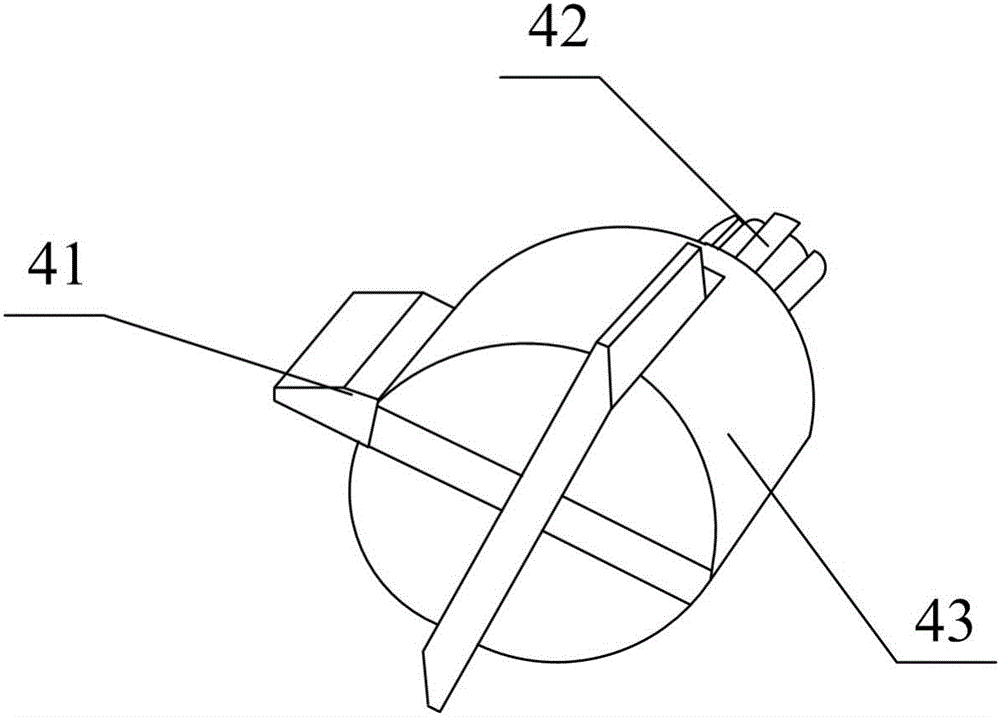

图2是本实用新型的叶片组结构的结构示意图。

图3是本实用新型的切刀的结构示意图。

图中：

1-外壳，2-紧固螺栓，3-转轴座，4-叶片组结构，41-切刀，411-中切刀，412-外切刀，413-内切刀，414-连块，42-电机，43-转子，5-调节螺栓。

具体实施方式

以下结合附图对本实用新型做进一步描述：

实施例：

如附图1至图3所示

本实用新型为解决公知技术中存在的技术问题所采取的技术方案是：一种新型活络套装叶片组，包括外壳1，紧固螺栓2，转轴座3，叶片组结构4和调节螺5，所述的叶片结构通过调节螺5安装在转轴座3的前端；所述的转轴座3通过紧固螺栓2安装在外壳1的里面；所述的叶片组结构4包括，切刀41，电机42和转子43，所述的切刀41镶嵌在转子43的内部，所述的电机42安装在转子43的后面。

本实用新型还采取如下措施：

所述的切刀41包括中切刀411，外切刀412，内切刀413和连块414，所述的中切刀41141安装在外切刀412与内切刀413的中间位置；所述的外切刀412设置在内切刀413的外侧；所述的连块414安装在外切刀412与内切刀413的左侧。通过连块的设置有利于能够使得切刀方便拆卸。

所述的内切刀413，外切刀412和中切刀411具体采用PVC塑料切刀，有利于防止刀片生锈，防腐蚀，降低维护成本。

所述的转子43具体采用不锈钢转子，有利于提高转速，防止损坏，增加使用寿命，提高工作效率。

所述的电机42具体采用直流电机，有利于使得转子43能够更好的进行工作，提高使用效率。

所述的外壳1具体采用亚克力透明塑料外壳，所述的外壳具体采用亚克力透明塑料外壳，有利于更加直观的观察到内部的工作情况。

所述的转轴座3具体采用不锈钢座，有利于使得转轴座更加牢固，提高承载能力，进一步有利于提供一个稳定的工作环境。

工作原理

本实用新型通过电机42带动转子43进行工作，再由转子带动再内切刀413，外切刀412和中切刀411将物品进行切割，通过连块414可以方便的将内切刀413，外切刀412和中切刀411拆卸下来或者方便安装。

利用本实用新型所述的技术方案，或本领域的技术人员在本实用新型技术方案的启发下，设计出类似的技术方案，而达到上述技术效果的，均是落入本实用新型的保护范围。
