一种灭火系统的制作方法

本实用新型涉及电气机房等地消防领域，特别涉及一种从机房中的机柜中实施的灭火的灭火系统。

背景技术：

到目前为止，机房的灭火方式大多采用全淹没式（整个机房为一个防护区）。当设备发生火灾，气体灭火系统无区别的对整个防护区喷放灭火剂。灭火剂因为其它设备和机柜面板的遮挡，无法迅速的到达着火部位。只能通过机柜的进气孔和缝隙进入。实际上灭火剂并未全部参与灭火，只是柜内的氧气浓度下降才导致火灾被扑灭火。

而目前电气机房灭火均采用全淹没式，如果要只对机房内的所有机框保护。需重新设计整套解决方案。铺设专用管道，集中控制。设计成本和建设成本高，占用空间大，控制系统复杂，且可靠性需反复验证。

技术实现要素：

本实用新型针对目前电气机房消防系统的不足，提供一种安装在机柜内，当机柜内有火灾发生时对机柜内进行有效地灭火，该技术方案是一种机柜内实时灭火装置，根据现有消防类国家标准对气体灭火系统的要求，规避了现有电气设备的灭火方式存在的安全隐患。

本实用新型的技术方案是：一种灭火系统，设置在机柜内，包括，

安装在机柜内的对机柜的环境进行检测的传感器；

存储有灭火剂的灭火剂储罐；

安装在机柜顶上喷射向机柜内的喷嘴，连接灭火剂储罐与喷嘴的管道，设置在管道上的阀门；

灭火控制装置；

所述的传感器的输出接所述的灭火控制装置，所述的阀门由所述的灭火控制装置控制。

针对性强：防护区为机柜内部，保护重要电气元件及服务器中数据。

进一步的，上述的灭火系统中：所述的灭火剂储罐和灭火控制装置是安装在一个消防插框内，在所述的消防插框上设置了将其安装在机柜内的挂耳和导轨。

这样，灭火系统就象机柜内的电源一样，是一个可以方便安装在机柜内的消防插框。

所述的灭火剂储罐存储有压力为低于1.6Mpa的七氟丙烷气体灭火剂。还包括报警指示灯和扬声器，所述的报警指示灯和扬声器的工作由所述的灭火控制装置控制。还包括容置所述的灭火剂储罐和灭火控制装置并将其固定到机柜内的框架。所述的灭火控制装置控制的控制面板设置在机柜上，在所述的控制面板上设置有直接控制所述的阀门的按键。另外，控制面板设置在机柜上，还包括有通信装置与安全控制中心等进行通信。

七氟丙烷是一种无色无味的气态氟化氢，微融于水，是制造灭火剂的一种常见材料；标准大气压下的沸点-16.4℃，临界温度高（101.7℃），临界压力低（2912kPa），常温下可液态保存；20℃、标准大气压时过蒸汽的比容为0.1373 m3/kg。

使保护区冷却；灭火剂分散；消耗氧气。

七氟丙烷灭火剂是以气态的形式喷射到保护区内，在喷出喷头时，液态灭火剂迅速转变成气态需要吸收大量的热量，降低了保护区和火焰周围的温度。

七氟丙烷灭火剂是由大分子组成的，灭火时分子中的一部分键断裂需要吸收热量。

保护区内灭火剂的喷射和火焰的存在降低了氧气的浓度，从而降低了燃烧的速度。

以下将结合附图和实施例，对本实用新型进行较为详细的说明。

附图说明

图1为本实用新型结构框图。

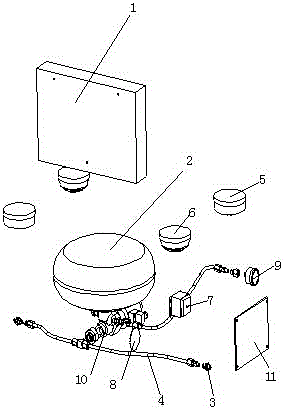

图2为本实用新型实施例的产品分解图。

图3为本实用新型实施例的产品外形示意图。

具体实施方式

实施例1，如图1、图2所示，本实施例是一种对电气机房中的机柜进行防火保护的灭火系统，它设置在一个标准的框架中，称为消防插框，用于EIA/ECA-310系列及各类模块化的标准机柜内部电气设备的灭火。

消防插框包括安装在机柜内的烟气传感器6和温度传感器5；包括存储有灭火剂的灭火剂储罐2；灭火剂储罐2存储有压力为低于1.6Mpa的七氟丙烷气体灭火剂。为了能够了解灭火剂储罐2内实时气压，在灭火剂储罐2上可以设置压力表9，安装在机柜顶上喷射向机柜内的喷嘴3，连接灭火剂储罐2与喷嘴3的管道4，设置在管道4上的阀门10。

灭火控制装置1；烟气传感器6和温度传感器5的输出接灭火控制装置1，剂储罐2的阀门10由灭火控制装置1控制。灭火控制装置1的控制面板11设置在机柜上，为了方便操作，一般设置在机柜的主操作面上，在控制面板上设置有红灯和扬声器8等声、光报警装置，在灭火控制装置1控制下报警。

在机柜内，还可以设置蜂鸣器7等报警装置，在烟气传感器6和温度传感器5检测到情况，通过灭火控制装置1判断是否有警情，如果烟气传感器6和温度传感器5输出的数据在灭火控制装置1内判断是正在发生火灾，然后控制阀门10，将灭火剂储罐2出口的管道打开，这样，具有一定压力的灭火剂也就是七氟丙烷气体，从喷嘴3喷出，使这些气体充满在被保护的机柜内。

另外，还可以设置有通信系统与安全控制中心通信连接，可以让灭火控制装置1接受外来控制，也可以将灭火控制装置1收集的机柜内的火警情况向安全控制中心发送，在设备自动判断火警后，在一定时间内由安全中心人为进行把关，这个时间在60秒以内称为疏散延时，平常在灭火剂储罐2阀门10上设置有保险，阀门10要打开必须先打开保险，当灭火控制装置1根据温度传感器和烟气传感器的结果判断有火警时，保险打开，这时，经过60秒以内称为疏散延时后就可以控制阀门打开，对机柜内释放七氟丙烷气体，对机柜内降温灭火。

当通过人工或者其它情况获得火警是误报时，通过人工在控制面板上操作，可以将解除了的保险又上上。

本实施例中，消防插框是利用七氟丙烷气体灭火技术，经过合理的计算设计，通过消防插框中集成的气体控制灭火装置监视、反馈、喷放等运行动作，具有较高的智能化，同时可将监视到的信号输出。

系统最高设计工作压力为1.6MPa，比同类气体灭火系统安全性能高。

消防插框集火警监视、灭火剂贮存、自动报警及自动喷放于一体，是高度集成化的消防模块。

本实施例中，称为消防插框是表示，本实施例的消防系统是专门对机柜内的系统进行消防保护，做成的产品就是这种消防插框，可以直接安装到机柜内，由于这种消防插框本身将灭火控制装置1、灭火剂储罐2等安装到消防插框内，消防插框12本身可以直接安装到被保护的机柜内，可以做成象机柜内集成的电源一样，在机柜内安装一个这样的消防装置。如图3所示，在消防插框12上，设置有安装挂耳13和安装滑轨14，利用这些安装挂耳13和安装滑轨14将会将消防插框12很快安装到机柜同。

本实施例的消防插框具有如下优势：

针对性强：防护区为机柜内部，保护重要电气元件及服务器中数据。

灭火迅速：采用无管网设计。灭火剂能迅速扩散到整个机柜，而七氟丙烷气体灭火时间在8秒以内。

互换性：消防插框接口与其它模块一致。维护和更换方便快捷。

网络通信：每个模块都有网络通信接口，方便系统实时掌握每个机柜的状态。

消防插框安装于标准机柜的顶部，灭火剂喷嘴向下，通过两路烟感探测器6和温感探测器5实时监测机柜内部的火警信号，当发生火警时，自动状态时可迅速扩散至整个机柜。

气体控制灭火装置配有两块全密封免维护蓄电池：24V /2.2Ah，当消防供电线路断电的情况下，也能正常工作。

消防插框面板上配压力表9，显示储存压力，以便适时指示维护。消防插框上配有声、光报警器，当火警发生时可指示值班人员做出反应。

消防插框采用标准机柜接口，互换性强。

消防插框控制面板上显示有本装置的各类信号、压力信息及操作按钮。可以指示维护工作。

消防插框可以不依赖网络，单机使用，也可将火警信息输出。

与目前电气机房灭火均采用全淹没式相比，如果要只对机房内的所有机框保护。需重新设计整套解决方案。铺设专用管道，集中控制。设计成本和建设成本高，占用空间大，控制系统复杂，且可靠性需反复验证。

消防插框集系统控制、灭火剂储存、火情监测、气体喷放及信号输出于一体的标准化模块，由工厂组装调试完成后出厂，产品一致性高，质量可控。且生产成本较低。

减少了现场安装的各类条件限制及现场施工带来机房暂停等难题。间接减少了成本。

本实施例中的灭火系统也就是上面说的消防插框具有自动、手动、紧急启动和紧急停止等工作方式，可监控一个防火分区，二个火警检测回路，声光报警、延时喷放等控制输出。

在自动方式下，实时检测防区这里指机柜内是否有火警，当防护区发生火灾时，气体灭火控制装置1发出火灾报警信号指示该区火灾，并实现联动---经过30 秒（0--60 秒可调）疏散延时后，输出喷放控制信号，并接收反馈信号，指示喷放动作状态。

在手动方式下，火灾发生时，气体灭火控制装置只发出火灾报警信号不产生联动，由值班人员确认火警后，按下气体灭火控制装置上的紧急启动按键或扭动现场紧急启动按钮的钥匙，启动灭火系统。

在任何时候，按下气体灭火控制装置上的紧急启动按键或扭动现场的紧急启动按钮的钥匙，将启动灭火系统。

在紧急启动或复合火灾报警后，喷放控制信号输出之前，按下气体灭火控制装置上的紧急停止按钮或扭动现场的紧急停止按钮的钥匙，系统将不会输出喷放信号。

当系统处于紧急停止状态时，可操作紧急启动按钮复位停止状态（由启动状态回到初始状态），按下复位按键输入密码后可重新启动系统。

在任何状态下（除紧急停止外），按下气体灭火控制装置面板上的紧急启动键，气体灭火控制装置显示紧急启动，执行自动灭火过程。

本实施例的应用领域为民用行业，主要包括电信局、长途程控交换机房、电力等调度指挥中心、数据中心、信息中心、电子计算机房等。
