一种可升降的导轨式吸收热辐射的水幕装置的制作方法

本实用新型属于一种水幕防护装置，具体涉及一种可升降的导轨式吸收热辐射的水幕装置。

背景技术：

汽油储罐、柴油储罐、LNG等可燃液体在装卸、储运过程中，有可能发生严重泄漏事故。特别是当可燃液体自储罐或管道泄漏到地面时后，将向四周流淌，当受到堤堰或地形限制时，可燃液体将在积液池内积聚，形成具有一定厚度的液池。这时一旦遇到火源，就会引起严重的池火燃烧爆炸事故。燃烧的火焰及其产生的强烈热辐射，将会对积液池周围的人员和设施带来严重伤害。

技术实现要素：

本实用新型的目的是解决可燃液体储罐围堰区域积液池一旦燃烧对积液池周围人员和设施带来严重伤害的技术问题，提供一种可升降的导轨式吸收热辐射的水幕装置。

为解决上述技术问题，本实用新型采用的技术方案为:

一种可升降的导轨式吸收热辐射的水幕装置，包括至少三个升降电动机、至少三个升降杆、消防水带缠绕装置、牵引电动机和水带导轨，所述三个升降电动机分别设在三个升降杆的顶部，水带导轨设在三个升降杆上且能在三个升降电动机的驱动下在三个升降杆上上下滑动，三个升降杆垂直固定在围堰周围，且使升降杆杆顶高度高于可燃液体储罐，消防水带缠绕装置和牵引电动机设在水带导轨上且使牵引电动机的输出轴与消防水带缠绕装置的消防水带的牵引端连接。

所述消防水带缠绕装置由消防水带、数个喷嘴、进水接头、牵引挂钩、支架和缠绕轴组成，所述数个喷嘴均设在消防水带上，在消防水带的进水端设有进水接头，在消防水带的另一封闭端设有牵引挂钩，消防水带缠绕在支架的缠绕轴上。

所述水带导轨为环形导轨。

本实用新型采用以上技术方案，当可燃液体围堰内发生池火灾后，水带导轨升至固定高度，消防水带缠绕装置的消防水带在牵引电动机的牵引作用下，铺满整个水带导轨之后，喷嘴开始向下喷射水雾，在围堰四周形成了一具有有效高度的吸收火灾热辐射的水幕，本实用新型能够有效地保护池火事故周围的人员与设施，能够部分甚至全部吸收燃烧热辐射能量。

附图说明

图1是本实用新型的结构示意图；

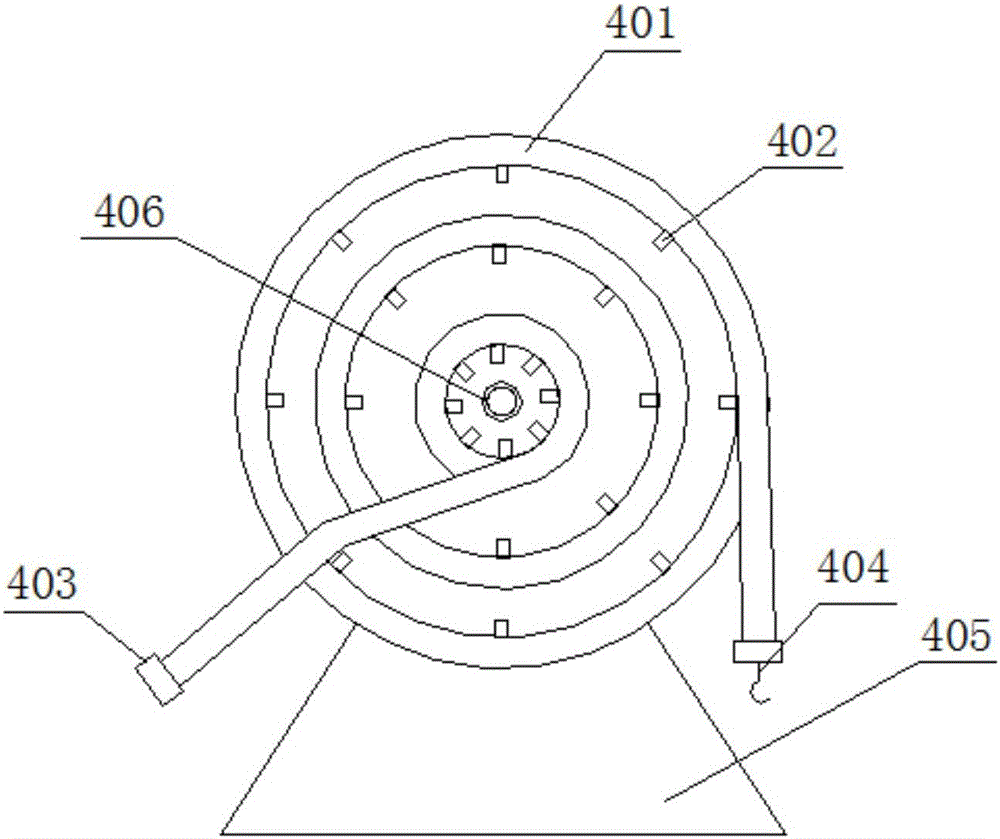

图2是本实用新型消防水带缠绕装置的结构示意图；

图3是本实用新型池火灾状态下的运行示意图。

具体实施方式

如图1和图2所示，本实施例中的一种可升降的导轨式吸收热辐射的水幕装置，包括三个升降电动机2、三个升降杆3、消防水带缠绕装置4、牵引电动机6和环形水带导轨7，所述三个升降电动机2分别设在三个升降杆3的顶部，环形水带导轨7设在三个升降杆3上且能在三个升降电动机2的驱动下在三个升降杆3上上下滑动，三个升降杆3垂直固定在围堰5周围，且使升降杆3杆顶高度高于可燃液体储罐1，消防水带缠绕装置4和牵引电动机6设在环形水带导轨7上且使牵引电动机6的输出轴与消防水带缠绕装置4消防水带的牵引端连接。所述消防水带缠绕装置4由消防水带401、数个喷嘴402、进水接头403、牵引挂钩404、支架405和缠绕轴406组成，所述数个喷嘴402均设在消防水带401上，在消防水带401的进水端设有进水接头403，在消防水带401的另一封闭端设有牵引挂钩404，消防水带401缠绕在支架405的缠绕轴406上。

三个升降杆3设在可燃液体储罐1围堰5的周围，环形水带导轨7围绕可燃液体储罐1围堰5的一圈并位于水平地面上，正常状态下，消防水带401缠绕成捆堆放在支架405之上，不会妨碍围堰5周围人员的正常工作和走动。消防水带401呈缠绕状态，能够有效保证喷嘴402不受外界雨水和灰尘的损害。

池火灾状态下，如图3所示，可燃液体储罐1中可燃液体泄漏至围堰5之后，可燃液体积聚，一旦发生池火灾，工作人员远程同时开启三个升降电动机2，环形水带导轨7在三个升降电动机2的带动作用下，沿着三个升降杆3逐渐上升至固定高度；同时工作人员开启牵引电动机6，消防水带401在牵引电动机6的牵引下，由初始缠绕状态逐渐沿环形水带导轨7铺展开来。当消防水带401铺满环形水带导轨7之后，打开消防水带接水接头，新鲜水充满消防水带，数个喷嘴402开始向下喷射水雾，数个喷嘴402喷出水雾束形成一具有一定厚度的水幕。同时，数个喷嘴402的配置数量，能够保证水幕全角度地将池火灾火焰包裹其中。消防水带401升高至一定高度，数个喷嘴402从上向下喷射水雾，能够保证水幕高度，避免了地面喷嘴因喷射距离短，而造成水幕高度偏低的缺点；本实用新型能够有效地保护池火事故周围的人员与设施，能够部分甚至全部吸收燃烧热辐射能量。
