一种防坠落导轨的制作方法

本实用新型涉及一种导轨，具体是一种防坠落导轨。

背景技术：

目前，我国输电线路杆塔由水泥杆、铁塔组成，高度基本都在20米以上，近年来作业人员上下杆塔时因没有安全保护而发生高空坠落事故时有发生，给作业人员及家庭带来了无法弥补的损失。我公司根据《国家电网公司电力安全工作规程》(电力线路部分)规定，通过对国内外防坠落装置及试验方法的分析研究，以及现阶段防坠落装置存在的问题及研究方向研制的高空作业防坠落装置，彻底解决了杆塔作业人员在登高作业的安全问题，做到高空作业过程不离保护。

石油化工、电力、工程建设、船舶、通讯、制药、桥梁等场所中均涉及到高空作业及高空攀爬，而高空作业及高空攀爬是一种危险性极高的工作，因此用于预防高空作业及高空攀爬中发生坠落事故的防坠落系统成为了一项必要的安全防护设备。

现有的输电线路杆塔使用的导轨是分离式安装，独立于杆塔，安装麻烦、耗费人工，维护成本较高，需要在杆塔上钻孔或者焊接，造成连接部位存在应力集中。

现有的防坠落系统在实际作业中的安全保障性较低，主要原因有导轨式防坠器扣合易失效、到达作业平台防坠器无法与防坠落导轨脱离或人员并未处于安全位置时防坠器与防坠落导轨脱离、防坠器反装防坠落效果消失，从而增加了发生危险意外事故的几率。

技术实现要素：

本实用新型的目的在于提供一种用于杆塔高处作业人员在攀登、移动和作业过程中发生坠落后能安全悬挂在空中的防坠落导轨，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：

一种防坠落导轨，包括杆塔本体部件和导轨部位，所述杆塔本体部件和导轨部位为一体式结构；杆塔本体部件采用直角角钢制成，导轨部位位于杆塔本体部件的直角外侧。

作为本实用新型进一步的方案：所述导轨部位为圆柱形。

与现有技术相比，本实用新型的有益效果是：本实用新型结构简单，设计合理，为一体式结构，安装杆塔时同步完成防坠落导轨的安装，节省安装的人工成本。一体式设计也规避了分离式结构安装过程中使用螺丝连接或者焊接造成的应力集中变形隐患，维护成本下降。

附图说明

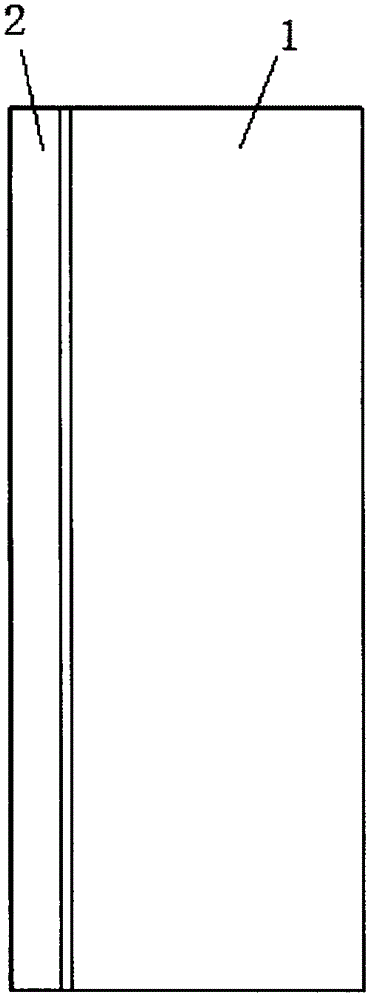

图1为本实用新型的结构示意图。

图2为本实用新型的左视图。

图中：1-杆塔本体部件，2-导轨部位。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1～2，一种防坠落导轨，包括杆塔本体部件1和导轨部位2，所述杆塔本体部件1和导轨部位2为一体式结构；杆塔本体部件1采用直角角钢制成，导轨部位2位于杆塔本体部件1的直角外侧。安装杆塔时同步完成防坠落导轨的安装，节省安装的人工成本。一体式设计也规避了分离式结构安装过程中使用螺丝连接或者焊接造成的应力集中变形隐患，维护成本下降。

进一步的，本实用新型所述导轨部位2为圆柱形。

对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
