一种纸板胶液用节能型烘干箱的制作方法

本发明涉及纸板加工设备技术领域，具体的说是一种纸板胶液用节能型烘干箱。

背景技术：

纸箱采用齿形的纸张和平面纸组合制成，在大型纸箱填充层，或很多现代化家具中经常用到齿形纸制成的纸制品填充料，齿形纸首选经过裁切并叠压、胶合成板状，然后可以使用。

在将齿形纸叠压成纸板后，需要将纸板经过烘箱，以便将齿形纸之间的胶液烘干，使叠压在一起的齿形纸牢固固定在一起。

现有的烘干设备采用电热丝固定在烘干箱内壁上，对经过烘箱内的纸板进行加热，而叠压起来的胶液位于齿板内部，不容易被加热到，所以这种加热方式不能针对齿形纸的结构进行有效烘干，而非常容易将纸板表面过度加热，降低对胶液的烘干效果，同时容易烫坏齿形纸表面，使齿形纸卷曲。

技术实现要素：

针对上述技术的缺陷，本发明提出一种纸板胶液用节能型烘干箱。

一种纸板胶液用节能型烘干箱，包括矩形的壳体，壳体后部设有后挡板，壳体前部设有前挡板，后挡板与前挡板上均设有过料口，所述壳体内部安装有主架，所述主架左侧设有左挡板，主架右侧设有右挡板，所述左挡板上端铰接有左阻热罩，所述右挡板上端铰接有右阻热罩，所述主架下方固定有加热装置，主架中部横向均匀固定有若干滚轴。

所述壳体右侧壁的内部设有热回流道，所述热回流道的一端敞开式连通壳体内壁顶部，且正位于加热装置上方，热回流道的另一端沿壳体右侧壁延伸至壳体右侧壁下部，且在该处安装有风机，所述风机朝向加热装置，所述右挡板上开设有正对着风机的通孔。

所述加热装置包括保温框，所述保温框左侧开设有上下分布的两条纵向的滑道，保温框内部设有若干根电热丝，所述电热丝的一端分别均匀嵌在上侧的滑道的底面上，电热丝的另一端分别均匀嵌在下侧的滑道的顶面上，所述滑道内分别对应设有一根零线和一根火线，所述零线和火线上均匀固定有若干可在对应滑道内滑动的导电块，所述导电块与对应滑道内的电热丝一一对应。

所述左阻热罩、右阻热罩与左挡板、右挡板分别铰接的部位分别设有左转轴、右转轴，所述左转轴、右转轴的前端均穿过前挡板，并分别固定有一根摆杆，所述摆杆的另一端分别铰接有一根推杆；所述前挡板中部活动安装有转盘，所述转盘的上部铰接在一根推杆的另一端，转盘的下部铰接在另一根推杆的另一端。

所述左阻热罩、右阻热罩均采用陶瓷材料制成。

本发明的有益效果是：

本发明采用针对性的机械结构，从下部对纸板进行加热，热量顺着齿形的纸板的间隙向上流动，从而将热量充分穿过纸板，着重提高了对齿形纸内部的胶液的加热效果，大大提高对胶液的烘干效果，并且本发明采用热循环方式，利用下部具有负压的热回流道，将热量回收再利用，提高热利用率，降低能耗。加热装置辐射出的热量在右阻热罩与左阻热罩导向下，可向特定方向和范围辐射，提高了热利用率，降低了热损耗，并有利于热回流道中的热量的充足。

附图说明

下面结合附图和实施例对本发明进一步说明。

图1是本发明的立体图；

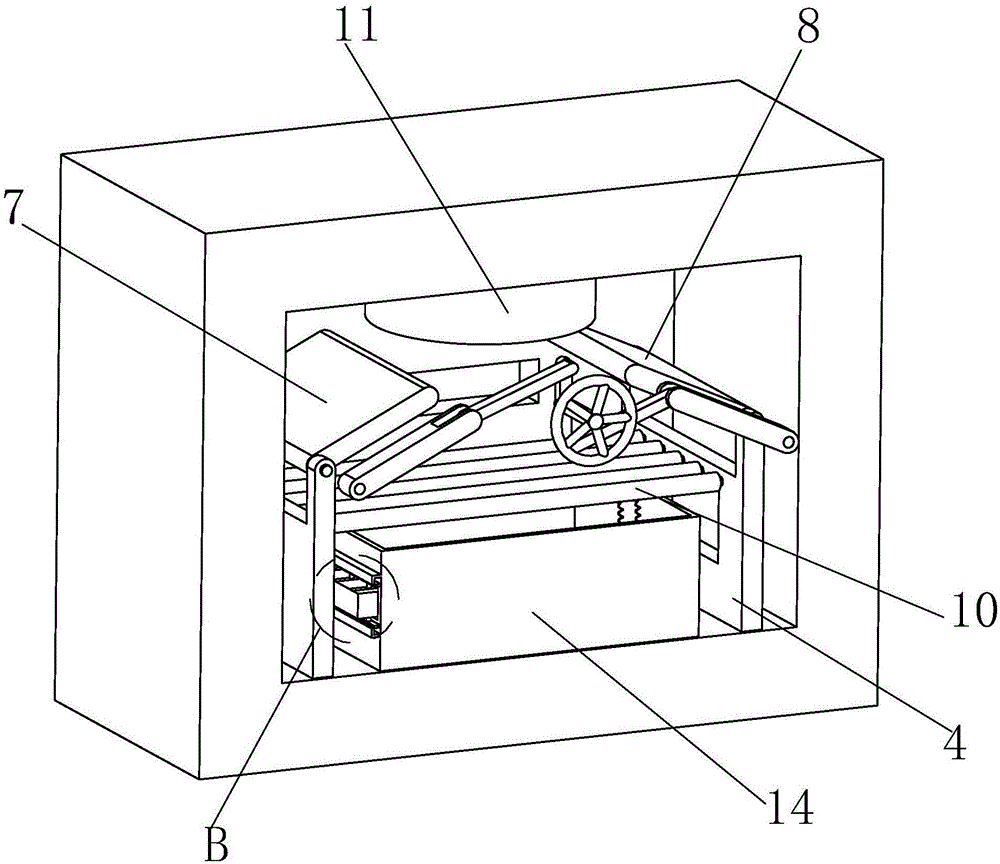

图2是本发明除去前挡板的立体图；

图3是本发明的俯视图；

图4是图3沿A-A剖视图；

图5是图2中B的放大图；

图6是图4中C的放大图；

图7是本发明的加热装置连接火线零线时的俯视图。

具体实施方式

为了使本发明实现的技术手段、创作特征、达成目的与功效易于明白了解，下面对本发明进一步阐述。

如图1至图7所示，一种纸板胶液用节能型烘干箱，包括矩形的壳体1，壳体1后部设有后挡板，壳体1前部设有前挡板2，后挡板与前挡板2上均设有过料口3，所述壳体1内部安装有主架4，所述主架4左侧设有左挡板5，主架4右侧设有左右挡板6，所述左挡板5上端铰接有左阻热罩7，所述左右挡板6上端铰接有右阻热罩8，所述主架4下方固定有加热装置9，主架4中部横向均匀固定有若干滚轴10。

所述壳体1右侧壁的内部设有热回流道11，所述热回流道11的一端敞开式连通壳体1内壁顶部，且正位于加热装置9上方，热回流道11的另一端沿壳体1右侧壁延伸至壳体1右侧壁下部，且在该处安装有风机12，所述风机12朝向加热装置9，所述左右挡板6上开设有正对着风机12的通孔13。

所述加热装置9包括保温框14，所述保温框14左侧开设有上下分布的两条纵向的滑道15，保温框14内部设有若干根电热丝16，所述电热丝16的一端分别均匀嵌在上侧的滑道15的底面上，电热丝16的另一端分别均匀嵌在下侧的滑道15的顶面上，所述滑道15内分别对应设有一根零线17和一根火线18，所述零线17和火线18上均匀固定有若干可在对应滑道15内滑动的导电块19，所述导电块19与对应滑道15内的电热丝16一一对应。

所述左阻热罩7、右阻热罩8与左挡板5、左右挡板6分别铰接的部位分别设有左转轴20、右转轴21，所述左转轴20、右转轴21的前端均穿过前挡板2，并分别固定有一根摆杆22，所述摆杆22的另一端分别铰接有一根推杆23；所述前挡板2中部活动安装有转盘24，所述转盘24的上部铰接在一根推杆23的另一端，转盘24的下部铰接在另一根推杆23的另一端。

所述左阻热罩7、右阻热罩8均采用陶瓷材料制成，以提高其保温性和耐热性。

使用时，将纸板25穿过滚轴10与左阻热罩、右阻热罩之间的位置，滚轴10利于纸板的推动，加热装置9从下方对纸板进行加热，热量从下向上穿过齿形的纸板中部的空隙，充分将纸板内部的胶液烘干，热量继续向上升腾的过程中，在左阻热罩、右阻热罩阻挡下，仅能从中部的一定区域向着热回流道11升腾，由于风机12向加热装置9处鼓风，热回流道11下方形成负压，从而将上方的热气重新通入到加热装置9附近，进行循环利用。

以上显示和描述了本发明的基本原理、主要特征和本发明的优点。本行业的技术人员应该了解，本发明不受上述实施例的限制，上述实施例和说明书中描述的只是本发明的原理，在不脱离本发明精神和范围的前提下，本发明还会有各种变化和改进，这些变化和改进都落入要求保护的本发明内。本发明要求保护范围由所附的权利要求书及其等效物界定。
