一种全自动羽绒振动清洁装置的制作方法

本实用新型涉及羽绒生产设备技术领域，具体涉及一种全自动羽绒振动清洁装置。

背景技术：

羽绒是长在鹅、鸭的腹部，成芦花朵状的绒毛，是一种动物性蛋白质纤维；羽绒球状纤维上密布千万个三角形的细小气孔，能随气温变化而收缩膨胀，产生调温功能，可吸收人体散发流动的热气，隔绝外界冷空气的入侵，其蓬松度比蚕丝，棉花等保暖材料都要高一个等级，是一种经济价值极高的保暖材料；由鹅、鸭的生活习性决定，刚采集的羽绒沾染有较多污渍，在其投入后续生产之前需要进行清洁清洗，人工进行清洗劳动强度大，生产效率低，而集中漂洗清洗效果较差，同时羽绒质轻，在晾晒过程中平铺厚度难以把握，上层羽绒易被吹走，影响产品质量，加大生产损耗。

技术实现要素：

(一)解决的技术问题

本实用新型所要解决的技术问题是提供了一种全自动羽绒振动清洁装置，以克服由鹅、鸭的生活习性决定，刚采集的羽绒沾染有较多污渍，在其投入后续生产之前需要进行清洁清洗，人工进行清洗劳动强度大，生产效率低，而集中漂洗清洗效果较差，同时羽绒质轻，在晾晒过程中平铺厚度难以把握，上层羽绒易被吹走，影响产品质量，加大生产损耗的问题。

(二)技术方案

为实现以上目的，本实用新型通过以下技术方案予以实现：一种全自动羽绒振动清洁装置，包括底座(1)和清洗装置(2)，振动清洗装置(3)，运输装置(4)和晾架运输装置(5)，所述底座(1) 连接有清洗装置(2)，振动清洗装置(3)，运输装置(4)和晾架运输装置(5)；所述振动清洗装置(3)包括转机(301)，连杆(302)，升降杆(303)，电磁运输板(304)和清洗孔(305)，所述底座(1)连接有转机(301)，所述转机(301)连接有连杆(302)，所述连杆(302)连接有升降杆(303)，所述升降杆(303)连接有电磁运输板(304)，所述电磁运输板(304)上设有清洗孔(305)；所述运输装置(4)包括传送带(401)，限位槽(402)，磁性晾晒架(403)，晾晒架清洗孔(404)，晾晒压板(405)和晾晒孔(406)，所述底座(1)通过机架连接有传送带(401)，所述传送带(401)上设有限位槽(402)，所述限位槽(402)连接有磁性晾晒架(403)，所述磁性晾晒架(403)底部设有晾晒架清洗孔(404)，所述磁性晾晒架(403)连接有晾晒压板(405)，所述晾晒压板(405)上设有晾晒孔(406)。

进一步的，所述清洗装置(2)包括清洗仓(201)，进水阀(202)，进水管(203)，出水阀(204)和出水管(205)，所述底座(1)连接有清洗仓(201)，所述清洗仓(201)连接有进水阀(202)和出水阀(204)，所述进水阀(202)连接有进水管(203)，所述出水阀(204)连接有出水管(205)。

进一步的，所述晾架运输装置(5)包括晾架运输转机(501)，晾架运输连杆(502)，晾架运输升降杆(503)和电磁运输框(504)，所述底座(1)连接有晾架运输转机(501)，所述晾架运输转机(501)连接有晾架运输连杆(502)，所述晾架运输连杆(502)连接有晾架运输升降杆(503)，所述晾架运输升降杆(503)连接有电磁运输框(504)。

进一步的，所述传送带(401)上均布设有至少三个限位槽(402)。

进一步的，所述连杆(302)均布连接有至少两个升降杆(303)。

(三)有益效果

本实用新型提供了一种全自动羽绒振动清洁装置，设有振动清洗 装置，采用上下往复振动的方式对羽绒进行清洗，清洁效果好，可由晾晒架中羽毛平铺的厚度，控制晾晒的效率和质量，还设有晾晒架和晾晒压板，方便搬运平铺好的羽绒，晾晒中避免上层羽绒被吹走，工人劳动强度低，生产效率高，生产损耗小。

附图说明

图1为本实用新型的结构示意图；

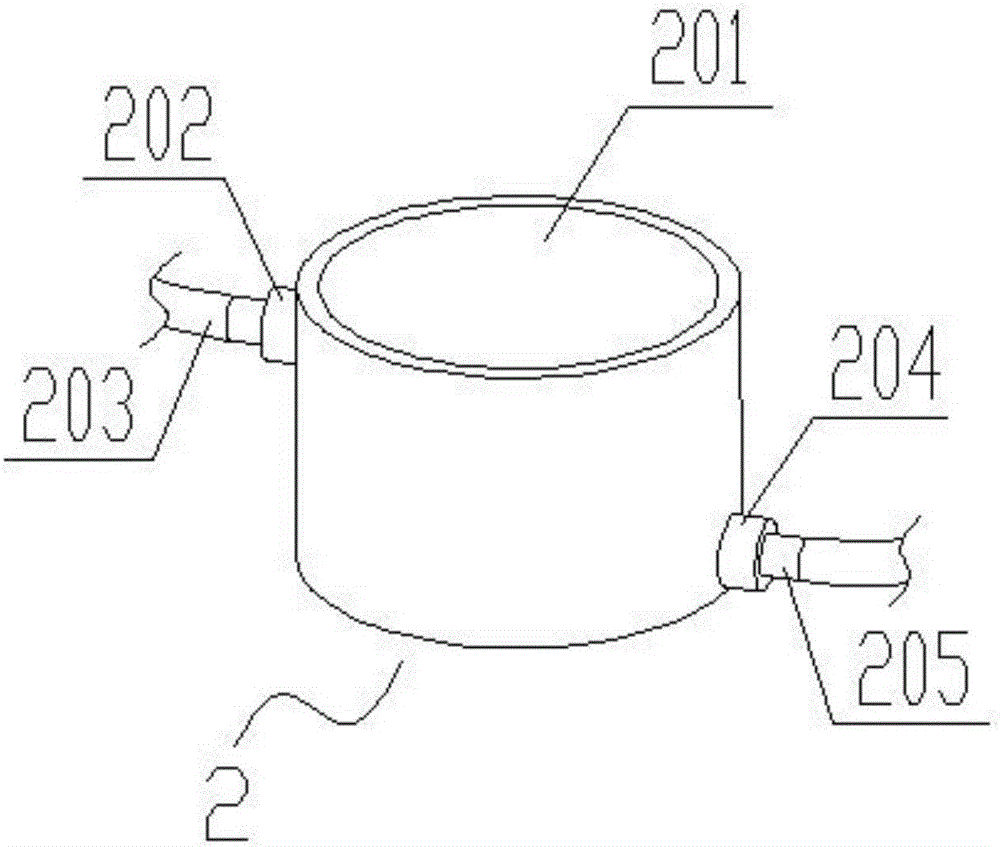

图2为本实用新型清洗装置的结构示意图；

图3为本实用新型振动清洗装置的结构示意图；

图4为本实用新型运输装置的结构示意图；

图5为本实用新型晾架运输装置的结构示意图。

图中：

1、底座；

2、清洗装置；201、清洗仓；202、进水阀；203、进水管；204、出水阀；205、出水管；

3、振动清洗装置；301、转机；302、连杆；303、升降杆；304、电磁运输板；305、清洗孔；

4、运输装置；401、传送带；402、限位槽；403、磁性晾晒架；404、晾晒架清洗孔；405、晾晒压板；406、晾晒孔；

5、晾架运输装置；501、晾架运输转机；502、晾架运输连杆；503、晾架运输升降杆；504、电磁运输框。

具体实施方式

为使本实用新型实施例的目的、技术方案和优点更加清楚，下面将结合本实用新型实施例，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

如图1～图5所示，其结构关系为：包括底座1和清洗装置2，振动清洗装置3，运输装置4和晾架运输装置5，所述底座1连接有清洗装置2，振动清洗装置3，运输装置4和晾架运输装置5；所述振动清洗装置3包括转机301，连杆302，升降杆303，电磁运输板304和清洗孔305，所述底座1连接有转机301，所述转机301连接有连杆302，所述连杆302连接有升降杆303，所述升降杆303连接有电磁运输板304，所述电磁运输板304上设有清洗孔305；所述运输装置4包括传送带401，限位槽402，磁性晾晒架403，晾晒架清洗孔404，晾晒压板405和晾晒孔406，所述底座1通过机架连接有传送带401，所述传送带401上设有限位槽402，所述限位槽402连接有磁性晾晒架403，所述磁性晾晒架403底部设有晾晒架清洗孔404，所述磁性晾晒架403连接有晾晒压板405，所述晾晒压板405上设有晾晒孔406。

优选的，所述清洗装置2包括清洗仓201，进水阀202，进水管203，出水阀204和出水管205，所述底座1连接有清洗仓201，所述清洗仓201连接有进水阀202和出水阀204，所述进水阀202连接有进水管203，所述出水阀204连接有出水管205。

优选的，所述晾架运输装置5包括晾架运输转机501，晾架运输连杆502，晾架运输升降杆503和电磁运输框504，所述底座1连接有晾架运输转机501，所述晾架运输转机501连接有晾架运输连杆502，所述晾架运输连杆502连接有晾架运输升降杆503，所述晾架运输升降杆503连接有电磁运输框504。

优选的，所述传送带401上均布设有至少三个限位槽402。

优选的，所述连杆302均布连接有至少两个升降杆303。

具体使用时，晾架运输转机501转动，使电磁运输框504到磁性晾晒架仓库，晾架运输升降杆503向下移动，直至电磁运输框504接触磁性晾晒架403，电磁运输框504通过磁性边框404吸附磁性晾晒架，晾架运输升降杆503向上移动避免运动干涉，晾架运输转机501转动， 使电磁运输框504到达一个空置的限位槽402上方，晾架运输升降杆503向下移动直至磁性晾晒架403接触限位槽402底部，电磁运输框504断电，传送带401带动磁性晾晒架403向前移动一个工位，将适量羽绒放置于磁性晾晒架403中。

进水阀202打开，清洗水由进水管203进入清洗仓201，转机301转动，使电磁运输板304到达磁性晾晒架403上方，升降杆303向下移动直至电磁运输板304与磁性晾晒架403接触，电磁运输板304通电吸紧磁性晾晒架403，转机301转动，使电磁运输板304和磁性晾晒架403到达清洗仓201上方，升降杆303带动电磁运输板304和磁性晾晒架403没入清洗水中后往复上下运动，实现羽绒振动清洗。

清洗完毕后，升降杆303向上移动避免运动干涉，转机301转动，使磁性晾晒架403到达限位槽402上方，升降杆303向下移动将磁性晾晒架403运至限位槽402中，另一个晾架运输装置5按相同工作方式将晾晒压板405运送至磁性晾晒架403上，晾晒压板405和晾晒架403因磁力吸紧，由传送带401运往晾晒区。

综上，本实用新型实施例具有如下有益效果：设有振动清洗装置，采用上下往复振动的方式对羽绒进行清洗，清洁效果好，可由晾晒架中羽毛平铺的厚度，控制晾晒的效率和质量，还设有晾晒架和晾晒压板，方便搬运平铺好的羽绒，晾晒中避免上层羽绒被吹走，工人劳动强度低，生产效率高，生产损耗小。

需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的 情况下，由语句“包括一个……”限定的要素，并不排除在包括所述要素的过程、方法、物品或者设备中还存在另外的相同要素。

以上实施例仅用以说明本实用新型的技术方案，而非对其限制；尽管参照前述实施例对本实用新型进行了详细的说明，本领域的普通技术人员应当理解：其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换；而这些修改或者替换，并不使相应技术方案的本质脱离本实用新型各实施例技术方案的精神和范围。
