一种新型改进结构的数字印刷机的制作方法

本实用新型属于印刷设备技术领域，尤其涉及一种新型改进结构的数字印刷机。

背景技术：

目前，数字化和网络化已成为当今印刷技术发展的两个主题，贯穿了整个印刷产业，正在形成一种全新的生产环境和技术基础，作为一种新理念，数字印刷成为了当今印刷技术数字化和网络化发展的新趋势，传统的印刷生产过程是按照印前、印刷、印后来进行排列的，在时间顺序上具有严格的逻辑先后顺序，整个生产过程都是以物理载体的转换为特征，因此传统的印刷生产需要采用仓储和交通运输来连接和完成不同的生产环节以及产品和中介载体的传送、 存储和流通。

中国专利公开号为CN 205086499，发明创造的名称为一种新型数字印刷机，包括装订装置、第六色印刷装置、第五色印刷装置、输纸部件、电脑显示器、数据处理器、激光成像装置、彩色油墨开关、印版滚筒、橡皮滚筒和压印滚筒，所述装订装置右侧设置有第六色印刷装置，所述第六色印刷装置右侧设置有第五色印刷装置，所述第五色印刷装置右侧设置有输纸部件，所述数纸部件上侧设置有电脑显示器，所述电脑显示器右侧设置有数据处理器，数据处理器右侧设置有激光成像装置，所述激光成像装置下侧设置有彩色油墨开关，所述彩色油墨开关右侧设置有印版滚筒，所述印版滚筒下侧设置有橡皮滚筒，所述橡皮滚筒下侧设置有压印滚筒。但是现有数字印刷机存在着安全可靠性不理想，故障率高，检修维护成本高，数据传输效率低，工作效率不高的问题。

因此，发明一种新型改进结构的数字印刷机显得非常必要。

技术实现要素：

为了解决上述技术问题，本实用新型提供一种新型改进结构的数字印刷机，以解决现有数字印刷机存在着安全可靠性不理想，故障率高，检修维护成本高，数据传输效率低，工作效率不高的问题。一种新型改进结构的数字印刷机，包括色印装置，压印筒，橡皮筒，激光成像器，数控装置，信号收发器，印纸输送机，故障诊断装置，油墨阀，操控面板，机体和装订处理器，所述的色印装置安装在压印筒的正上方；所述的橡皮筒安装在压印筒的上侧；所述的激光成像器与数控装置相连；所述的信号收发器通过导线与故障诊断装置相连；所述的印纸输送机与压印筒相连；所述的油墨阀连接在故障诊断装置的正下方；所述的操控面板安装在机体的上部；所述的装订处理器安装在机体的内侧下部；所述的故障诊断装置包括防尘罩，壳体，固定凹槽，显示屏，控制芯片，电路板，报警指示灯，扩展接口和电源启动键，所述的防尘罩安装在壳体的上侧；所述的固定凹槽设置在壳体前侧面；所述的显示屏侧部设置报警指示灯；所述的控制芯片镶嵌在电路板的上部。

所述的防尘罩采用无色透明的亚克力塑料板，有利于防止灰尘进入壳体内部，降低故障率，改善安全可靠性。

所述的控制芯片采用型号为STC12C5A60S2的单片机芯片，有利于提高故障诊断效率，降低设备维护成本。

所述的显示屏采用表面声波触摸屏；所述的显示屏采用独立安装结构，有利于便于检修，更换，提高工作效率。

所述的数控装置采用脉冲编码器为位置检测装置；所述的数控装置通过信号线与信号收发器相连，有利于提高数据传输效率，提高工作效率。

所述的信号收发器采用WR-R10无线收发器，有利于提高通信效率，扩大适用范围。

所述的故障诊断装置与数控装置相连，有利于实时检测工作状态，保障印刷质量，提高安全可靠性。

与现有技术相比，本实用新型具有如下有益效果：由于本实用新型的一种新型改进结构的数字印刷机广泛应用于印刷设备技术领域。同时，本实用新型的有益效果为：

1.本实用新型防尘罩的设置，有利于防止灰尘进入壳体内部，降低故障率，改善安全可靠性。

2.本实用新型的数控装置的设置，有利于提高数据传输效率，提高工作效率。

3.本实用新型的信号收发器的设置，有利于提高通信效率，扩大适用范围。

4.本实用新型的故障诊断装置的设置，有利于实时检测工作状态，保障印刷质量，提高安全可靠性。

附图说明

图1是本实用新型的结构示意图。

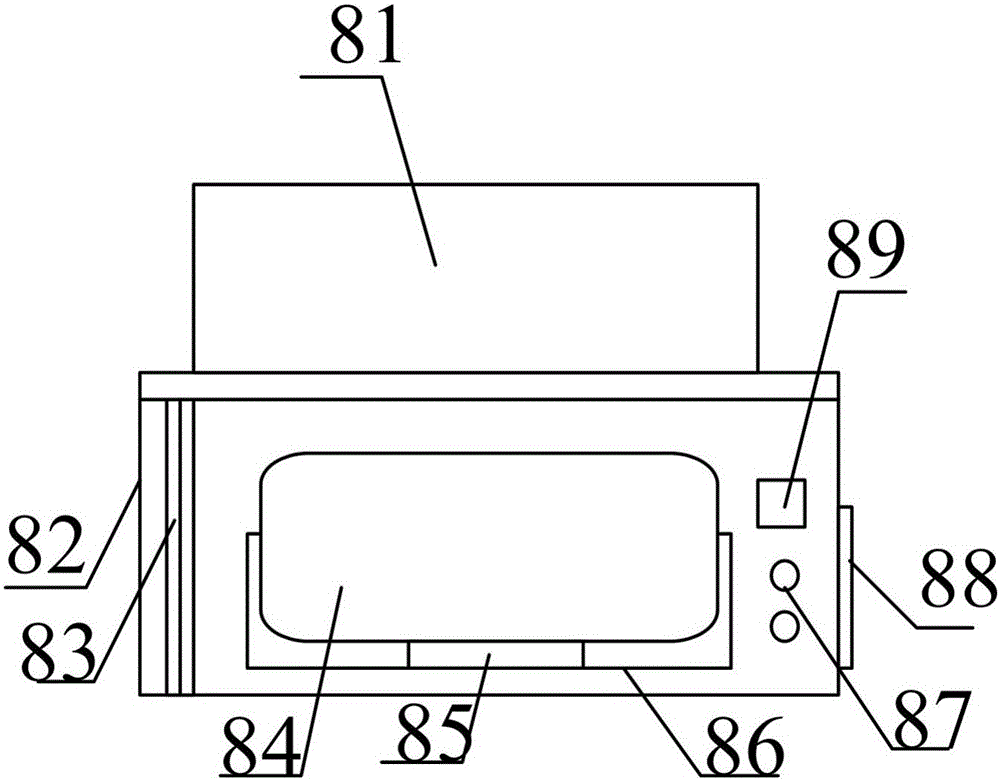

图2是本实用新型的故障诊断装置结构示意图。

图中：

1-色印装置，2-压印筒，3-橡皮筒，4-激光成像器，5-数控装置，6-信号收发器，7-印纸输送机，8-故障诊断装置，81-防尘罩，82-壳体，83-固定凹槽，84-显示屏，85-控制芯片，86-电路板，87-报警指示灯，88-扩展接口，89-电源启动键，9-油墨阀，10-操控面板，11-机体，12-装订处理器。

具体实施方式

以下结合附图对本实用新型做进一步描述：

实施例：

如附图1至附图2所示

本实用新型提供一种新型改进结构的数字印刷机，包括色印装置1，压印筒2，橡皮筒3，激光成像器4，数控装置5，信号收发器6，印纸输送机7，故障诊断装置8，油墨阀9，操控面板10，机体11和装订处理器12，所述的色印装置1安装在压印筒2的正上方；所述的橡皮筒3安装在压印筒2的上侧；所述的激光成像器4与数控装置5相连；所述的信号收发器6通过导线与故障诊断装置8相连；所述的印纸输送机7与压印筒2相连；所述的油墨阀9连接在故障诊断装置8的正下方；所述的操控面板10安装在机体11的上部；所述的装订处理器12安装在机体11的内侧下部；所述的故障诊断装置8包括防尘罩81，壳体82，固定凹槽83，显示屏84，控制芯片85，电路板86，报警指示灯87，扩展接口88和电源启动键89，所述的防尘罩81安装在壳体82的上侧；所述的固定凹槽83设置在壳体82前侧面；所述的显示屏84侧部设置报警指示灯87；所述的控制芯片85镶嵌在电路板86的上部。

所述的防尘罩81采用无色透明的亚克力塑料板，有利于防止灰尘进入壳体82内部，降低故障率，改善安全可靠性。

所述的控制芯片85采用型号为STC12C5A60S2的单片机芯片，有利于提高故障诊断效率，降低设备维护成本。

所述的显示屏84 采用表面声波触摸屏；所述的显示屏84采用独立安装结构，有利于便于检修，更换，提高工作效率。

所述的数控装置5采用脉冲编码器为位置检测装置；所述的数控装置5通过信号线与信号收发器6相连，有利于提高数据传输效率，提高工作效率。

所述的信号收发器6采用WR-R10无线收发器，有利于提高通信效率，扩大适用范围。

所述的故障诊断装置8与数控装置5相连，有利于实时检测工作状态，保障印刷质量，提高安全可靠性。

工作原理

本实用新型故障诊断装置8实时监控数控装置5的工作状态，当出现故障时，经过控制芯片85进行辨别并通过信号收发器6传输至维护人员，并在维护人员的干预下，实现自动诊断并维护处理故障。

利用本实用新型所述的技术方案，或本领域的技术人员在本实用新型技术方案的启发下，设计出类似的技术方案，而达到上述技术效果的，均是落入本实用新型的保护范围。
