一种可擦演算写字板的制作方法

本发明涉及一种写字板，尤其涉及一种可擦演算写字板。

背景技术：

笔算是大多数人的计算习惯，在构思一些问题时人们也喜欢在纸张上图画，成规模后再进行详细书写制图，所以纸张是我们工作和学习中必不可少的物品；众所周知造纸需要耗费大量木材，虽然很多厂家在研发使用回收的纸张制造再生纸，但是再生纸制造写字用纸，需要添加大量漂白剂、消毒剂，污染环境；而且白色纸张反光能力强，在较强光线照射下，容易引起人眼部不适，因此使用白色纸张时对光线亮度要求较高，在纸张中添加适宜人眼观察的黄色颜料虽然能改变纸张颜色，但是添加颜料即浪费资源又容易污染环境、甚至伤害使用者身体健康。

针对上述问题，本发明就提供一种新的可擦演算写字板。

技术实现要素：

本发明的目的是提供一种可擦演算写字板，该纸板通过所述可擦层和所述淡黄色反光层，以解决现有的演算时在纸张上描画浪费资源，和白色纸张反光能力强，对光线亮度要求高的问题。

本发明的目的是通过以下技术方案实现的：包括本体，所述本体由从下至上依次设置的基层、淡黄色反光层和可擦层组成；

所述基层用于为所述淡黄色反光层和所述可擦层提供支撑；

所述淡黄色反光层用于显示淡黄色；

所述可擦层用于在其上写画并。

进一步地，所述可擦层的厚度为2-10mm。

进一步地，所述基层的厚度为2-20mm。

进一步地，所述本体边缘围设有包边。

进一步地，所述可擦层为硅胶层。

进一步地，所述本体背面还设置有用于支撑所述本体的支撑架。

进一步地，所述淡黄色反光层为纸层或乳胶漆层中的一种。

进一步地，所述基层为木板、硬质塑料层或硬质再生纸层中的一种

本发明与现有技术相比具有以下的优点：

1、本发明采用所述本体由从下至上依次设置的所述基层、所述淡黄色反光层和所述可擦层组成的设计，在所述可擦层上写字后可用水或用湿纸巾擦去字迹、简单方便；且淡黄色反光层使本发明在阳光或灯光下呈淡黄色，对强光的反射能力低，减轻强光下注视后给的不适感。

2、本发明采用所述本体边缘围设有所述包边的设计，防止所述基层和所述可擦层的边缘翘起；同时防止使组成所述本体的所述基层、所述淡黄色反光层和所述可擦层更好的连接在一起。增加了本发明的使用寿命。

3、本发明采用所述本体背面还设置有用于支撑所述本体的支撑架的设计；当本发明提供可擦演算写字板的放置于桌面等较平的物体上时，所述支撑架可使本发明提供可擦演算写字板与桌面间产生倾角，方便使用。

附图说明

为了更清楚地说明本发明具体实施方式或现有技术中的技术方案，下面将对具体实施方式或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图是本发明的一些实施方式，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

图1为本发明的实施例一中所述本体的结构示意图；

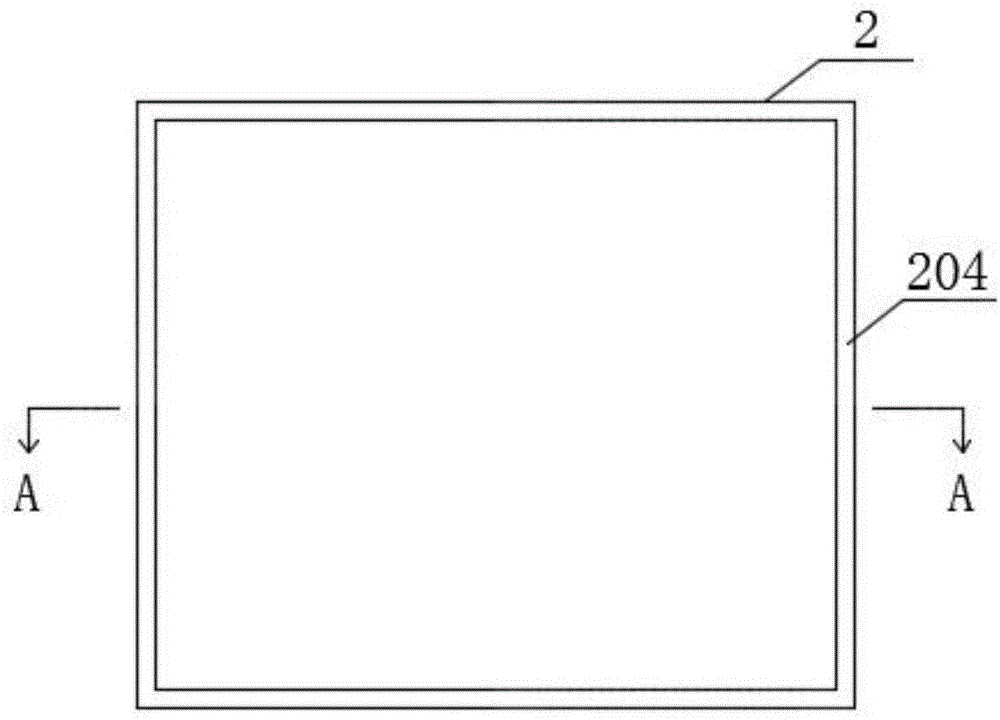

图2为本发明的实施例二的仰视图；

图3为本发明的实施例二中A-A的剖视图；

图4为本发明的实施例三的仰视图；

图5为本发明的实施例三中B-B的剖视图。

具体实施方式

下面将结合附图对本发明的技术方案进行清楚、完整地描述，显然，所描述的实施例是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

在本发明的描述中，需要说明的是，术语“中心”、“上”、“下”、“左”、“右”、“竖直”、“水平”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。此外，术语“第一”、“第二”、“第三”仅用于描述目的，而不能理解为指示或暗示相对重要性。

在本发明的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本发明中的具体含义。

实施例一：

参见图1所示，本实施例提供的可擦演算写字板，包括本体1，所述本体由从下至上依次设置的基层101、淡黄色反光层102和可擦层组成103；

所述基层用于为所述淡黄色反光层和所述可擦层提供支撑；

所述淡黄色反光层用于显示淡黄色；

所述可擦层用于在其上写画并。

本发明中，所述可擦层的厚度为2mm；所述基层的厚度为3mm；所述可擦层为硅胶层。

本发明采用所述本体由从下至上依次设置的所述基层、所述淡黄色反光层和所述可擦层组成的设计，在所述可擦层上写字后可用水或用湿纸巾擦去字迹、简单方便；且淡黄色反光层使本发明在阳光或灯光下呈淡黄色，对强光的反射能力低，减轻强光下注视后给的不适感。

本实施例中，所述淡黄色反光层为纸层；当然还可以根据实际需要选择乳胶漆层；所述纸层和所述乳胶漆层均为现有技术，此处不再过多赘述。

本实施例中所述基层为木板，当然还可以根据实际需要选择硬质塑料层或硬质再生纸层，所述木板、所述硬质塑料层或所述硬质再生纸层均为现有技术，此处不再过多赘述。

实施例二：

参见图2、图3所示，本实施例提供的可擦演算写字板，包括本体2，所述本体由从下至上依次设置的基层201、淡黄色反光层202和可擦层组成203；所述基层用于为所述淡黄色反光层和所述可擦层提供支撑；所述淡黄色反光层用于显示淡黄色；所述可擦层用于在其上写画并。

本发明中，所述可擦层的厚度为10mm；所述基层的厚度为20mm；所述可擦层为硅胶层。

本发明采用所述本体由从下至上依次设置的所述基层、所述淡黄色反光层和所述可擦层组成的设计，在所述可擦层上写字后可用水或用湿纸巾擦去字迹、简单方便；且淡黄色反光层使本发明在阳光或灯光下呈淡黄色，对强光的反射能力低，减轻强光下注视后给的不适感。

参见图2、图3所示，本实施例中所述本体边缘围设有包边204。

本实施例中，所述淡黄色反光层为乳胶漆层；当然还可以根据实际需要选择纸层；所述纸层和所述乳胶漆层均为现有技术，此处不再过多赘述。

本实施例中所述基层为木板，当然还可以根据实际需要选择硬质塑料层或硬质再生纸层，所述木板、所述硬质塑料层或所述硬质再生纸层均为现有技术，此处不再过多赘述。

本实施例例是在实施例一的基础上改进的，与实施例一相比本实施例具有以下进步：

本发明采用所述本体边缘围设有所述包边的设计，防止所述基层和所述可擦层的边缘翘起；同时防止使组成所述本体的所述基层、所述淡黄色反光层和所述可擦层更好的连接在一起。增加了本发明的使用寿命。

实施例三：

参见图5所示，本实施例提供的可擦演算写字板，包括本体3，所述本体由从下至上依次设置的基层301、淡黄色反光层302和可擦层组成303；所述基层用于为所述淡黄色反光层和所述可擦层提供支撑；所述淡黄色反光层用于显示淡黄色；所述可擦层用于在其上写画并。本发明中，所述可擦层的厚度为10mm；所述基层的厚度为10mm；所述可擦层为硅胶层。

本实施例采用所述本体由从下至上依次设置的所述基层、所述淡黄色反光层和所述可擦层组成的设计，在所述可擦层上写字后可用水或用湿纸巾擦去字迹、简单方便；且淡黄色反光层使本发明在阳光或灯光下呈淡黄色，对强光的反射能力低，减轻强光下注视后给的不适感。

参见图4、图5所示，本实施例中所述本体边缘围设有包边304。

本实施例中，所述淡黄色反光层为乳胶漆层；当然还可以根据实际需要选择纸层；所述纸层和所述乳胶漆层均为现有技术，此处不再过多赘述。

本实施例中所述基层为木板，当然还可以根据实际需要选择硬质塑料层或硬质再生纸层，所述木板、所述硬质塑料层或所述硬质再生纸层均为现有技术，此处不再过多赘述。

参见图4所示，本实施例中所述本体的背面还设置有两个支撑架305，两个所述支撑架分别位于所述基层上用于支撑所述本体。

本实施例是在实施例二的基层上改进的，较实施二相比，本实施例具有以下进步：

本实施例采用所述本体背面还设置有用于支撑所述本体的支撑架的设计；当本实施例提供可擦演算写字板的放置于桌面等较平的物体上时，所述支撑架可使本实施例提供可擦演算写字板与桌面间产生倾角，方便使用。

最后应说明的是：以上各实施例仅用以说明本发明的技术方案，而非对其限制；尽管参照前述各实施例对本发明进行了详细的说明，本领域的普通技术人员应当理解：其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分或者全部技术特征进行等同替换；而这些修改或者替换，并不使相应技术方案的本质脱离本发明各实施例技术方案的范围。
