一种像素单元及包含其的显示面板的制作方法

本发明涉及一种像素单元及包含其的显示面板，尤其涉及一种高穿透率的像素单元及包含其的显示面板。

背景技术：

随着市场要求的提高，透明显示已逐渐步入使用者的视线，因此，能够实现透明显示的显示器越来越受到市场的关注和需求。

图1为现有技术中透明显示面板中像素单元的示意图。请参照图1，像素单元100包括三个电路区110、扫描线120、第一电源线130、阴极图样(点状阴影)及分别对应于三个电路区110的数据线140、第二电源线150，三个电路区110的沿着扫描线120的延伸方向排列。像素单元100除去上述的各走线、各电路区及阴极图样后，所剩的穿透区(斜线阴影)的面积已越来越不能满足现有透明显示面板的穿透率使用需求。

技术实现要素：

为改善上述穿透率不足的问题，本发明提供一种像素单元。

上述的像素单元包括：

数据线，用于提供数据信号，该数据线沿第一方向延伸；

扫描线组，该扫描线组包括相互平行的第一扫描线、第二扫描线及第三扫描线，该第一扫描线、该第二扫描线及该第三扫描线分别提供第一扫描信号、第二扫描信号及第三扫描信号，该第一扫描线沿第二方向延伸，该第二方向垂直于该第一方向；以及

电路区组，该电路区组包括第一电路区、第二电路区及第三电路区，该第一电路区、该第二电路区及该第三电路区于该第一方向上的长度均大于各自于该第二方向上的长度，该第一电路区耦接该数据线及该第一扫描线以接收该数据信号及该第一扫描信号，该第二电路区耦接该数据线及该第二扫描线以接收该数据信号及该第二扫描信号，该第三电路区耦接该数据线及该第三扫描线以接收该数据信号及该第三扫描信号；

其中，该第一电路区、该第二电路区及该第三电路区沿该第一方向设置于该数据线上。

作为可选的技术方案，驱动该像素单元时，驱动时序具有依序的第一时段、第二时段及第三时段，于该第一时段内，该第一扫描信号处于致能状态，该第二扫描信号及该第三扫描信号处于非致能状态；于该第二时段内，该第二扫描信号处于致能状态，该第一扫描信号及该第三扫描信号处于非致能状态；于该第三时段内，该第三扫描信号处于致能状态，该第一扫描信号及该第二扫描信号处于非致能状态。

作为可选的技术方案，该像素单元还包括第一电源线及第二电源线，该第一电源线平行于该数据线设置，且该第一电源线分别耦接该第一电路区、该第二电路区及该第三电路区以提供第一电源电压，该第二电源线平行于该第一扫描线设置，且该第二电源线分别耦接该第一电路区、该第二电路区及该第三电路区以分别提供第二电源电压。

作为可选的技术方案，该第一电源线与该数据线于该第二方向上之间的距离小于该第一电路区于该第二方向上的长度。

作为可选的技术方案，该第一电路区包括第一晶体管、第二晶体管、电容及发光单元，该第一晶体管具有用来接收该数据信号的第一极、用来接收该第一扫描信号的栅极及用来输出控制电压的第二极，该第二晶体管具有用来接收该第一电源电压的第三极、电连接该第二极并用来接收该控制电压的栅极及用来输出驱动电流与驱动电压的第四极，该电容电连接于该第二晶体管的栅极及该第二晶体管的该第三极之间，该发光单元具有电连接该第四极的阳极及接收该第二电源电压的阴极。

作为可选的技术方案，该像素单元还包括阴极图形，该阴极图形呈十字形，覆盖该电路区组、该数据线、该扫描线组、该第一电源线及该第二电源线。

作为可选的技术方案，该第一扫描线、该第二扫描线、该第三扫描线及该第二电源线于该第一方向上紧邻设置

作为可选的技术方案，该电路区组的沿该第一方向延伸的两侧边缘为直线。

本发明还提供一种显示面板，该显示面板包括上述的像素单元。

作为可选的技术方案，该显示面板为透明显示面板。

相比于现有技术，本发明的像素单元的电路区沿第一方向排列，借助数据线减少占用穿透区的面积，从而提高像素单元的穿透率。

以下结合附图和具体实施例对本发明进行详细描述，但不作为对本发明的限定。

附图说明

图1为现有技术中透明显示面板中像素单元的示意图；

图2为本发明像素单元的示意图；

图3为图2中第一电路区的示意图；

图4为图2中像素单元的时序图。

具体实施方式

以下结合附图和具体实施例对本发明进行详细描述，但不作为对本发明的限定。

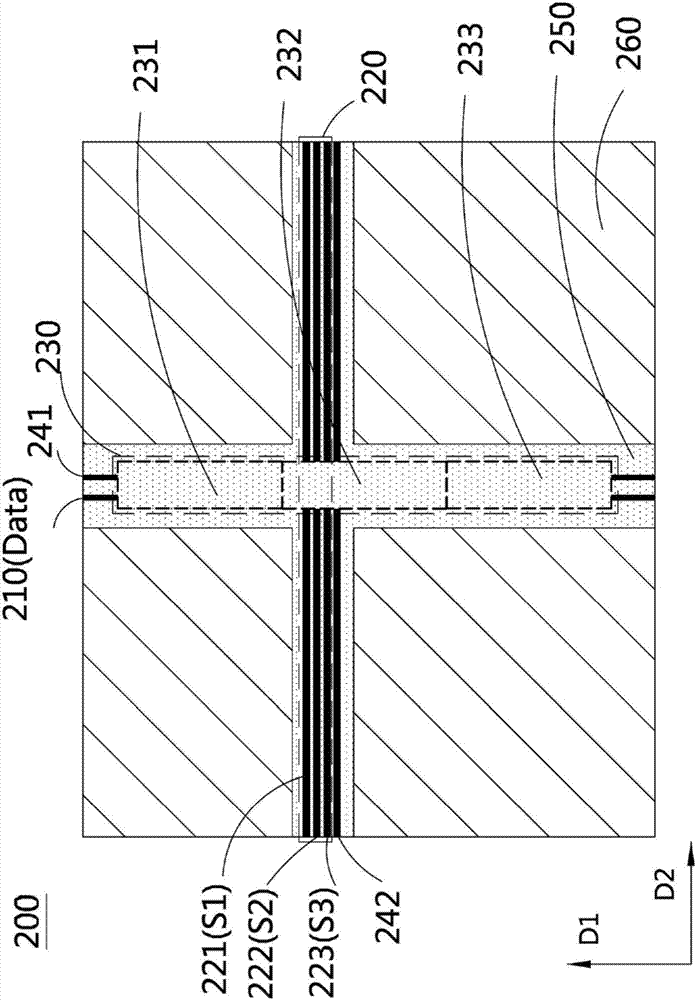

图2为本发明像素单元的示意图。请参照图2，像素单元200包括数据线210、扫描线组220及电路区组230。

数据线210用于提供数据信号data，并沿第一方向d1延伸。扫描线组220包括相互平行的第一扫描线221、第二扫描线222及第三扫描线223，第一扫描线221、第二扫描线222及第三扫描线223分别提供第一扫描信号s1、第二扫描信号s2及第三扫描信号s3，第一扫描线221沿第二方向d2延伸，本实施例中，第二方向d2垂直于第一方向d1，即数据线210与扫描线组220垂直设置。

电路区组230包括沿第一方向d1依次排列的第一电路区231、第二电路区232及第三电路区233，本实施例中，电路区组230的沿第一方向d1延伸的两侧边缘为直线，即电路区组230为长方形。第一电路区231、第二电路区232及第三电路区233于第一方向d1上的长度均大于各自于第二方向d2上的长度，即各电路区在第一方向d1上的长度较长。本实施例中，第一电路区231、第二电路区232及第三电路区233的形状均为长边沿第一方向d1延伸的长方形。第一电路区231耦接数据线210及第一扫描线221以接收数据信号data及第一扫描信号s1，第二电路区232耦接数据线210及第二扫描线222以接收数据信号data及第二扫描信号s2，第三电路区233耦接数据线210及第三扫描线223以接收数据信号data及第三扫描信号s3，如此耦接后，电路区组230的各电路区可根据各自接收的信号来决定各自连接的子像素单元的显示与否。

不同于现有技术中像素单元100沿第二方向d2设置各电路区，于本实施例中，第一电路区231、第二电路区232及第三电路区233沿第一方向d1依次排列而设置于数据线210上，如此设置的好处在于，电路区组230为沿数据线210延伸方向延伸的长条状结构，而不是沿扫描线组220的延伸方向延伸的长条状结构，沿第一方向d1设置后，电路区组230与数据线210的重叠(或称覆盖)面积较大，从而可更好地借助数据线210而减少占用穿透区的面积。

像素单元200还包括第一电源线241及第二电源线242，第一电源线241平行于数据线210设置，且第一电源线241分别耦接第一电路区231、第二电路区232及第三电路区233以提供第一电源电压ovdd，第二电源线242平行于第一扫描线221设置，且第二电源线242分别耦接第一电路区231、第二电路区232及第三电路区233以分别提供第二电源电压ovss。于本实施例中，由于不再如图1中所示的对应每一电路区均设置对应的数据线及电源线，而仅设置一根数据线210及一根第一电源线241，缩短了此区域的线路于第二方向d2上的宽度，且第一电源线241与数据线210于第二方向d2上之间的距离小于第一电路区241于第二方向d2上的长度，即第一电源线241可与数据线210一样地被电路区组230所覆盖，而不会多占用穿透区的面积。

于本实施例中，像素单元200还包括阴极图形250(点状阴影)，阴极图形250呈十字形，覆盖数据线210、扫描线组220、电路区组230、第一电源线241及第二电源线242，从而使得数据线210、第一电源线241、第二电源线242、电路区组230及阴极图形250于基板上的覆盖区域仅为阴极图形的覆盖区域，增大了穿透区的面积。

为进一步地提升像素单元200的穿透率，像素单元200将第一扫描线221、第二扫描线222、第三扫描线223及第二电源线242于第一方向d1上紧邻设置，如此，将扫描线组220内的各扫描线集中设置，以使得扫描线组220被阴极图形250覆盖，借助阴极图形250而可避免走线额外占用穿透区的面积，从而达到提升像素单元200的穿透率的效果。如图2所示，定义像素单元200除去各走线、各电路区及阴极图形250后的剩余区域为穿透区260，电路区组230沿第一方向d1排列下的穿透区的面积为电路区组230沿第二方向d2排列下的穿透区的面积的108％，也就是说，电路区组230沿数据线210竖直排列后，像素单元200可提高接近10％的穿透率。

图3为图2中第一电路区的示意图。请参照图3，第一电路区231包括第一晶体管t1、第二晶体管t2、电容cst及发光单元led，第一晶体管t1具有用来接收数据信号data的第一极、用来接收第一扫描信号s1的栅极及用来输出控制电压的第二极，第二晶体管t2具有用来接收第一电源电压ovdd的第三极、电连接第二极并用来接收控制电压的栅极及用来输出驱动电流与驱动电压的第四极，电容cst电连接于第二晶体管t2的栅极及第二晶体管t2的该第三极之间，发光单元led具有电连接第四极的阳极及接收第二电源电压ovss的阴极。而第二电路区232、第三电路区233的电路架构与第一电路区231的电路架构类似，在这里，便不再赘述。

图4为图2中像素单元的时序图。请参照图4，驱动像素单元200时，驱动时序具有依序的第一时段t1、第二时段t2及第三时段t3，于第一时段t1内，第一扫描信号s1处于致能状态，第二扫描信号s2及第三扫描信号s3处于非致能状态；于第二时段t2内，第二扫描信号s2处于致能状态，第一扫描信号s1及第三扫描信号s3处于非致能状态；于第三时段t3内，第三扫描信号s3处于致能状态，第一扫描信号s1及第二扫描信号s2处于非致能状态。如此，借助上述时间切割的方式，像素单元200可完成数据信号data的写入。

本发明还提供一种包括上述像素单元200的显示面板，而显示面板可为透明显示面板。

综上所述，本发明的像素单元的电路区组中各电路区沿数据线的延伸方向(第一方向排列)，使得电路区组呈沿第一方向延伸的长条状结构，其与数据线的重叠面积较大，借助数据线减少占用穿透区的面积，从而提高像素单元的穿透率。进一步地，可将扫描线组与第二电源线集中设置，从而在前述穿透率提升的基础上再次提升。当像素单元具有阴极图形时，在合理设置阴极图形的情况下，数据线、电源线、扫描线及电路区均被阴极图形覆盖，而不会多占用穿透区的面积。

当然，本发明还可有其它多种实施例，在不背离本发明精神及其实质的情况下，熟悉本领域的技术人员可根据本发明作出各种相应的改变和变形，但这些相应的改变和变形都应属于本发明所附的权利要求的保护范围。
