一种影像科观片装置的制作方法

本实用新型涉及医疗设备技术领域，具体是一种影像科观片装置。

背景技术：

观片箱是用来对患者拍片进行观看的装置，在现在的医院里面，尤其是影像科是一个必备的设备，但是现有的观片箱结构单一，往往是固定放置在桌面上，不仅移动很不方便，就连观片时的角度也无法进行改变，很多医生在使用时会感觉很不舒适，这样就会影响诊断的心情，很可能会造成误诊，另外，由于现有的观片设备的光照强度往往是固定的，这就导致医生无法根据具体情况来对观片设备的光照强度进行调节，也会导致观片不准，针对着一些列问题，需要发明一种新的设备来对观片设备进行更新换代，以保证患者的病情得到及时准确的诊断。

技术实现要素：

本实用新型的目的在于提供一种影像科观片装置，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：

一种影像科观片装置，包括底座、蓄电池、移动装置、支撑装置、观片箱和控制装置，所述底座俯视为矩形结构，蓄电池安装在底座的内部，底座底部的四个角上分别安装有移动装置；所述支撑装置安装在底座上部，支撑装置安装支撑观片箱，控制装置安装在观片箱的一侧；所述移动装置包括转轮固定架，转轮固定架的底部安装滑轮，在转轮固定架上还设有脚踏式制动器，在转轮固定架的顶部设有一平台，平台上安装有减压装置，所述减压装置包括减压上底板和减压下底板，减压上底板与减压下底板之间设置有弹簧组，减压下底板与转轮固定架顶部的平台连接，减压上底板与底座连接；所述支撑装置包括垂直安装在底座上的支撑杆，支撑杆上套设有通过高度定位钮进行定位的定位块，定位块的一侧固定设置L型支撑架，L型支撑架与定位块之间还设有斜撑架，在L型支撑架的顶部设有连接铰座，L型支撑架的弯折处外侧设有二号定位铰座，二号定位铰座与伸缩支撑杆的一 端连接，伸缩支撑杆的另一端与一号定位铰座连接，L型支撑架通过一号定位铰座、连接铰座与观片箱的箱体连接；所述观片箱包括箱体，在箱体的内部设有透光板，透光板将箱体分为前箱体和后箱体，前箱体的顶部设有观片夹，观片夹下侧的前箱体上开有卡槽，在前箱体的正前方通过铰接轴设置有防尘盖板，所述前箱体的顶部还通过弹性万向软杆安装设置有放大镜；所述后箱体的内侧面上安装有一层反射板，后箱体的顶部安装有温度传感器，后箱体的垂直面上安装有LED灯组，在LED灯组的上下两侧均设置有通孔，位于LED灯组上侧的通孔内安装设置有排风风机，位于LED灯组下侧的通孔内安装设置有进风风机；所述控制装置与LED灯组连接，包括安装盒，安装盒的内部安装有可调变压器、开关和整流器，安装盒的表面设有开关按钮和滑动接触片，开关按钮与开关连接，滑动接触片为可调变压器的一部分，可调变压器包括进电安装座、出电安装座、进电感应线圈、出电感应线圈和滑动接触片，进电感应线圈绕在进电安装座外侧，出电感应线圈绕在出电安装座外侧。

与现有技术相比，本实用新型结构新颖，使用方便，不仅能够获得清楚的观片效果，还能够通过控制装置对LED灯组的亮度进行调节，获得最佳的观片亮度；观片箱相对于医生的观片角度也能够进行调节，极大地为医生提供了方便，能够适应不同医生的不同习惯要求；另外，底座上的移动装置能够极大的方便观片箱的移动，减压装置能够消除在移动过程中产生的震动，避免观片箱因为震动造成损坏极大的延长了整个装置的使用寿命。

附图说明

图1为影像科观片装置的结构示意图。

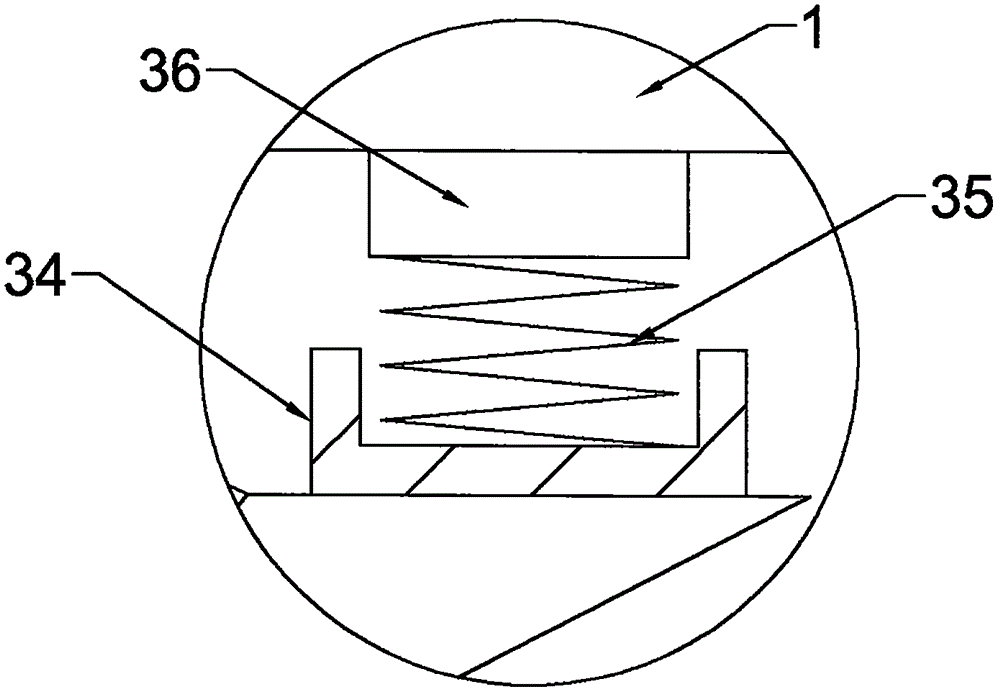

图2为图1中A处的结构示意图。

图3为影像科观片装置中控制装置的放大结构示意图。

图4为影像科观片装置中观片箱的正面结构示意图。

图中：1-底座、2-蓄电池、3-移动装置、31-脚踏式制动器、32-转轮固定架、33-滑轮、34-减压下底板、35-弹簧组、36-减压上底板、4-支撑装置、41-支撑杆、42-定位块、43-高度定位钮、44-L型支撑架、45-连接铰座、46-一号定位铰座、47-二号定位铰座、48- 伸缩支撑杆、49-斜撑架、5-观片箱、51-箱体、52-透光板、53-温度传感器、54-反射板、55-排风风机、56-LED灯组、57-进风风机、58-观片夹、59-卡槽、510-铰接轴、511-弹性万向软杆、512-放大镜、513-防尘盖板、6-控制装置、61-安装盒、62-可调变压器、621-进电安装座、622-出电安装座、623-进电感应线圈、624-出电感应线圈、625-滑动接触片、63-整流器、64-开关。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1～4，本实用新型实施例中，一种影像科观片装置，包括底座1、蓄电池2、移动装置3、支撑装置4、观片箱5和控制装置6，所述底座1俯视为矩形结构，蓄电池2安装在底座1的内部，底座1底部的四个角上分别安装有移动装置3；所述支撑装置4安装在底座1上部，支撑装置4安装支撑观片箱5，控制装置6安装在观片箱5的一侧。

所述移动装置3包括转轮固定架32，转轮固定架32的底部安装滑轮33，在转轮固定架32上还设有脚踏式制动器31，在转轮固定架32的顶部设有一平台，平台上安装有减压装置。所述减压装置包括减压上底板36和减压下底板34，减压上底板36与减压下底板34之间设置有弹簧组35，减压下底板34与转轮固定架顶32部的平台连接，减压上底板36与底座1连接；通过弹簧组35来进行减震。

所述支撑装置4包括垂直安装在底座1上的支撑杆41，支撑杆41上套设有通过高度定位钮43进行定位的定位块42，定位块42的一侧固定设置L型支撑架44，L型支撑架44与定位块42之间还设有斜撑架49，在L型支撑架44的顶部设有连接铰座45，L型支撑架44的弯折处外侧设有二号定位铰座47，二号定位铰座47与伸缩支撑杆48的一端连接，伸缩支撑杆48的另一端与一号定位铰座46连接，L型支撑架44通过一号定位铰座46、连接铰座45与观片箱5的箱体51连接；通过伸缩支撑杆48能够对观片的角度进行 调节。

所述观片箱5包括箱体51，在箱体51的内部设有透光板52，透光板52将箱体51分为前箱体和后箱体，前箱体的顶部设有观片夹58，观片夹58下侧的前箱体上开有卡槽59，在前箱体的正前方通过铰接轴510设置有防尘盖板513，所述前箱体的顶部还通过弹性万向软杆511安装设置有放大镜512；所述后箱体的内侧面上安装有一层反射板54，后箱体的顶部安装有温度传感器53，后箱体的垂直面上安装有LED灯组56，在LED灯组56的上下两侧均设置有通孔，位于LED灯组56上侧的通孔内安装设置有排风风机55，位于LED灯组56下侧的通孔内安装设置有进风风机57。

所述控制装置6与LED灯组56连接，包括安装盒61，安装盒61的内部安装有可调变压器62、开关64和整流器63，安装盒61的表面设有开关按钮和滑动接触片625，开关按钮与开关连接，滑动接触片625为可调变压器62的一部分，可调变压器62包括进电安装座621、出电安装座622、进电感应线圈623、出电感应线圈624和滑动接触片625，进电感应线圈623绕在进电安装座621外侧，出电感应线圈624绕在出电安装座622外侧；通过控制装置能够对LED灯组56的亮度进行调节，获得最佳的观片亮度。

本实用新型结构新颖，使用方便，不仅能够获得清楚的观片效果，还能够通过控制装置对LED灯组的亮度进行调节，获得最佳的观片亮度；观片箱相对于医生的观片角度也能够进行调节，极大地为医生提供了方便，能够适应不同医生的不同习惯要求；另外，底座上的移动装置能够极大的方便观片箱的移动，减压装置能够消除在移动过程中产生的震动，避免观片箱因为震动造成损坏极大的延长了整个装置的使用寿命。

对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
