一种通用型碳粉盒的制作方法

本实用新型属于碳粉盒技术领域，特别涉及一种通用型碳粉盒。

背景技术：

目前，各原装厂家的打印机和复印机(如激光打印机和静电复印机)都会碳粉盒安装口处设置有不同形状大小的型号识别凸起部，以限定碳粉盒匹配安装使用，导致其它碳粉盒无法通用，使用极不方便，且原装碳粉盒比较昂贵。

另外，各厂家为了提高碳粉盒容量通常都是通过加大粉仓盖的容量来实现；但是碳粉盒体积较大，无法装入某些打印机，导致适用机型减少，通用性减弱。

技术实现要素：

为了解决现有技术中存在的上述技术问题，本实用新型提供了一种可避开打印机上的型号识别凸起部、装入打印机内实现打印，通用性极强，安装使用灵活、方便，市场竞争力强，且结构简单，生产加工容易的通用型碳粉盒。

为解决上述技术问题，本实用新型采用如下技术方：

一种通用型碳粉盒，包括有粉仓壳体，所述粉仓壳体主要由粉仓上壁、粉仓下壁、齿轮组和边盖组成；所述粉仓上壁的外侧表面左右两端分别设有足以让打印机上的型号识别凸起部通过的第一避让平面和第二避让平面。

进一步地，所述第一避让平面和第二避让平面的宽度为5cm～8cm。

进一步地，所述第一避让平面和第二避让平面与粉仓上壁一体注塑成型。

进一步地，所述粉仓上壁的中间设有向外凸起的增容部，所述第一避让平面和第二避让平面分别从增容部的左端端部延伸至粉仓上壁的左端端部、从增容部的右端端部延伸至粉仓上壁的右端端部。

进一步地，所述第一避让平面、第二避让平面和增容部与粉仓上壁一体注塑成型。

本实用新型的有益效果是：

本实用新型通过上述技术方案，即可避开打印机上碳粉盒安装口处的型号识别凸起部、装入打印机内实现打印功能，通用性极强，安装使用灵活、方便，市场竞争力强，而且结构十分简单，生产加工容易。

附图说明

下面结合附图与具体实施例对本实用新型作进一步说明：

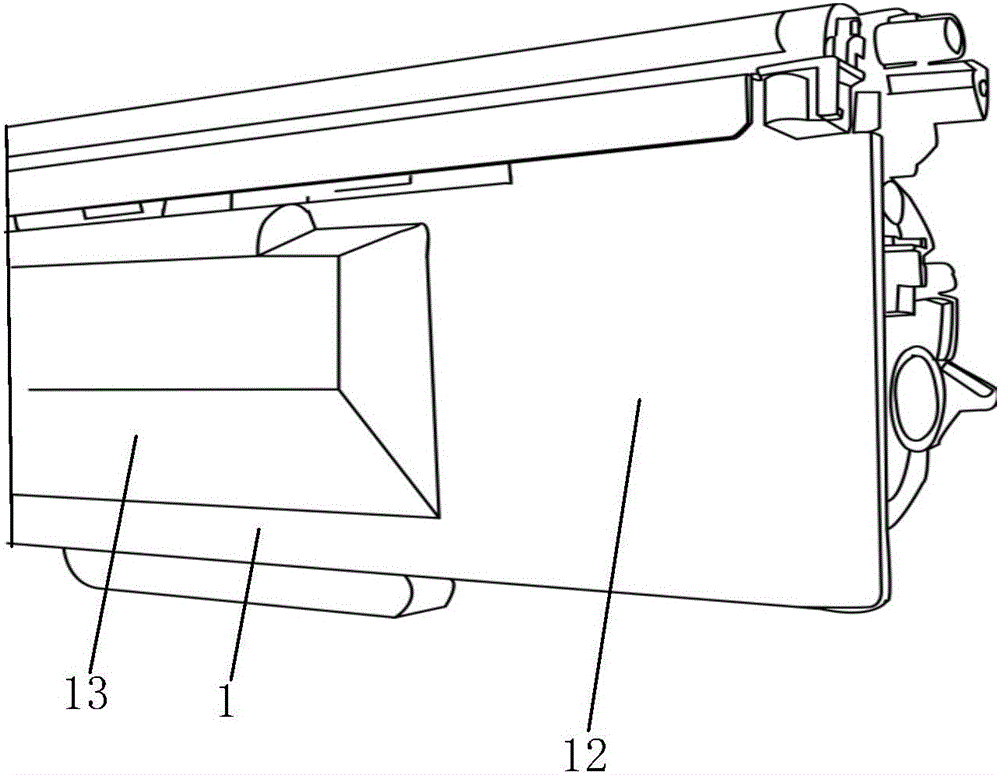

图1是本实用新型所述一种通用型碳粉盒实施例左端的结构示意图；

图2是本实用新型所述一种通用型碳粉盒实施例左端的结构示意图；

图3是本实用新型所述一种通用型碳粉盒实施例装入打印机的结构示意图。

具体实施方式

为了使本实用新型的目的、技术方案及优点更加清楚明白，以下结合附图及实施例，对本实用新型进行进一步详细说明。应当理解，此处所描述的具体实施例仅用以解释本实用新型，并不用于限定本实用新型。

如图1至图3中所示：

本实用新型实施例提供了一种通用型碳粉盒，包括有粉仓壳体，所述粉仓壳体主要由粉仓上壁1、粉仓下壁、齿轮组和边盖2组成；所述粉仓上壁1的外侧表面左右两端分别设有足以让打印机上的型号识别凸起部3通过的第一避让平面11和第二避让平面12。其中，所述第一避让平面11和第二避让平面12的宽度最好为5cm～8cm，且第一避让平面11和第二避让平面12与粉仓上壁1一体注塑成型。

将本实用新型所述碳粉盒装入打印机时，其第一避让平面11和第二避让平面12可以完全避开打印机上碳粉盒安装口处的型号识别凸起部3，使碳粉盒能顺畅装入打印机内实现打印功能，如图3；本碳粉盒通用性极强，安装使用灵活、方便，市场竞争力强，而且结构十分简单，生产加工容易。

另外，所述粉仓上壁1的中间设有向外凸起的增容部13，所述第一避让平面11和第二避让平面12分别从增容部13的左端端部延伸至粉仓上壁1的左端端部、从增容部13的右端端部延伸至粉仓上壁1的右端端部，所述第一避让平面11、第二避让平面12和增容部13与粉仓上壁1一体注塑成型。这样，本碳粉盒既可通用于不同打印机，又可有效增大粉仓的容量。

以上所述是本实用新型的优选实施方式，应当指出，对于本技术领域的普通技术人员来说，在不脱离本实用新型原理的前提下，还可以做出若干改进和润饰，这些改进和润饰也视为本实用新型的保护范围。
